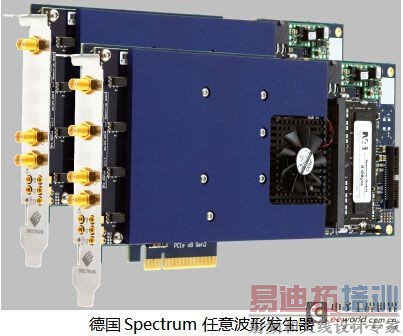

德国Spectrum公司发布两款新型任意波形发生器

2016年1月13日，德国汉斯多尔夫讯——德国Spectrum公司今日发布了两款新型任意波形发生器(AWG's)。新产品从速度、精度以及体积上，树立了新的行业标杆。新产品可为客户提供1至2个通道，每个通道所输出的电子信号频率可达1.25GS/s，垂直分辨率高达16位。这种完美的表现和性能可使新款任意波形发生器在确保高精度和保真度的同时，产生高达400 MHz的高频信号。

新推出的任意波形发生器因其杰出的频率范围和动态性能获得了众多领域工程师和科学家们的青睐，这其中包括通信、雷达、半导体、元器件测试、纳米技术、媒体测试、自动化、超声波、光学、物理学、医学和生物科学等领域。任意波形发生器几乎适用于生成任意波形，这其中包括激发诸如放大器、滤波器、接收机和数字接口等类型的电子设备。此次推出的任意波形发生器能够再现真实信号。因此，它们也可用于替换或模拟丢失的系统组件。用户可以通过数字化仪或其它设备获取波形，并通过一些常用的文件格式传送至任意波形发生器。同时，这些波形也可以通过数学方程产生或由诸如LabVIEW和MATLAB等第三方软件工具输入。

基于德国Spectrum公司研发的M4i系列PCIe平台，新产品的体积远比传统设备更加紧凑且小巧，并适用于大多数现代PC。仅需将任意波形发生器卡安装至PCIe 接口，通过Spectrum公司软件可直接获取波形。此外，用户可以对任意波形发生器进行自由编程，并与Spectrum公司研发的SBench6 控制软件配合使用。如果用户希望使用其自主研发的软件控制任意波形发生器，可通过Spectrum公司所提供的驱动器完成（适用于Windows 和Linux系统）。一套标准的编程实例阐述了主要的信号生成功能，并通过Visual C++, Borland C++, Gnu C++, LabVIEW, Visual Basic, VB.NET, C#, J#, Python and Delphi code等语言支持。

为了能够生成较长、且更为复杂的波形，任意波形发生器提供了一个高达2GSamples的板上存储器和诸如单脉冲、回路、FIFO以及序列回放等操作模式。在FIFO模式下，任意波形发生器卡使用超速PCIe x8二代接口，以高达2.8GB/s的读取速度，持续从电脑内存向任意波形发生器传输数据。使用双通道时，两个通道可通过使用同一计时器实现数据输出的完全同步，确保误差降低到最小。如果客户有更多通道的需求，可通过Spectrum的Star-Hub时钟及触发系统将8张卡连接起来使用。Star-Hub能够帮助设备生成多达16个完全同步的通道。

为了输出真实的仿真信号，任意波形发生器可将±200 mV 至±4 V的可编程输出电平转换为高阻抗（50Ω的电阻产生的电压范围可从±100 mV达到±2 V）。使用16位数模转换器，任意波形发生器仍然可以生成优质的信号。在72dB信噪比（SNR）和98dB的无杂散动态范围（SFDR）下，Spectrum公司所推出的两款任意波形发生器仍可达到杰出的动态性能。

此外，任意波形发生器的每条通道都使用了内部生成或以外部时钟为参考的精密锁相回路（PLL）控制系统计时。前面板多功能I/O连接器增强了任意波形发生器的灵活性，使其适用于异步的数字输入和输出，时间戳参考时钟，同步数字输出，触发器输出，运行与指针情况，PLL参考时钟和标记输出。

单通道M4i.663-x8和双通道M4i.6631-x8AWG卡可即时交付使用，附送SBench6软件、驱动器和两年厂商质保。同时，德国Spectrum公司还将为客户提供技术支持，其中包括免费的软件和固件升级。
