EWB中双踪示波器的使用
双踪示波器(Oscilloscope)

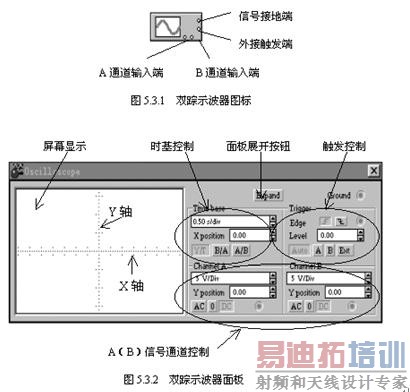

双踪示波器图标如图5.3.1所示,面板如图5.3.2所示。EWB的示波器外观及操作与实际的双踪示波器相似,可同时显示A、B两信号的幅度和频率变化,并可以分析周期信号大小、频率值以及比较两个信号的波形。
(1)示波器的连接
如图5.3.1所示:
① A(B)通道输入:信号A(B)接入端。
② 信号接地端:A、B两信号的公共端,如果不接,则默认该公共端接地。
③ 外接触发端。
(2)示波器的调节。
如图5.3.2所示:
① 时基控制(Time base),如图5.3.3所示。
● X轴刻度(s/div):控制示波屏上的横轴,即X轴刻度(时间/每格),调节范围为(0.10ns/div ~ 1s/div)。
● Y轴偏移(X position):控制信号在Y轴的偏移位置,调节范围为(-5 ~ 5)。
X=0:信号起点为示波器屏幕的最左边;
X>0:信号起点右移;
X<0:信号起点左移。
● 显示方式:共有三种,分别为:
Y /T :幅度 / 时间 ,横坐标轴为时间轴,纵坐标轴为信号幅度。
B /A :B电压 / A电压、
A /B :A 电压 / B电压。
② A(B)信号通道控制调节,如图5.3.4所示。A、B通道调节方法一样。
● Y轴刻度:设定Y轴每一格的电压刻度,调节范围为(0.01mV/Div ~5kV/Div)。
● Y轴偏移:控制示波器Y轴方向的原点。Y=0,垂直原点在屏幕的垂直方向的中
点;Y>0时,原点上移;Y<0,原点下移。调节范围为(-3 ~ 3)。
● 输入显示方式(AC / 0 / DC):
AC方式:仅显示信号的交流成分;
0方式:无信号输入;
DC方式:显示交流和直流信号之和。
③ 触发控制(Tigger),如图5.3.5所示。
● 触发方式:上升沿触发和下降沿触发;
● 触发信号选择:
Auto按钮:自动触发;
A按钮: A通道触发;
B按钮: B通道触发;
Ext按钮: 外触发。
如果希望尽可能显示波形或希望显示的波形平坦,一般选用Auto。
(3)示波器的接地(Ground)。
一般情况下,示波器的参考点设定为接地。在使用中,示波器的接地端可不接;但是,测试电路中必须有接地点,否则示波器不能正确显示。如果要在测量中让示波器使用其它点(电平)作参考点,则必须将该参考点接到示波器的“接地”端Ground。
(4)面板展开显示(Expand)。

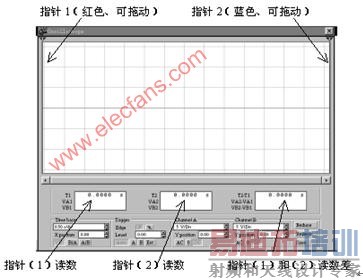

单击扩展按钮(Expand按钮),可将示波器屏幕扩展开来显示,并可准确读出波形数值。如图5.3.6,可以拖动红色指针1和蓝色指针2至合适位置,可直接在面板下方读出指针1和指针2所对应波形的时间和电压,以及指针1和指针2之间的时间和电压差。
图5.3.6 双踪示波器扩展面板

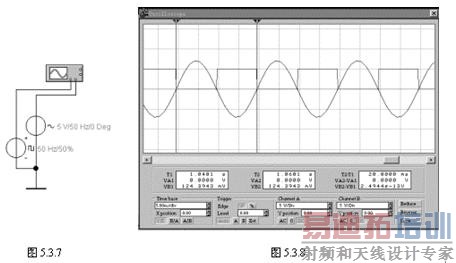

例:如图5.3.7所示,用示波器测试时钟信号信号源E1和交流信号源E2。
(1)信号源库中调出时钟信号源E1、交流电压源E2和示波器,并照图5.3.7所示连接好导线。E1参数设置为频率F = 50Hz、占空比D=50%、交流电压源E2,E2参数设置为电压v=5V、频率F=50Hz、初相位f=0。
(2)为更好地区别两个信号的显示波形,把E1信号源与示波器的连接导线设置为红色(双击元器件或连线即可设置其参数),E2与示波器的连接导线设置为蓝色。
(3)单击示波器图标,再单击Expand按钮,弹出示波器面板,调整时基控制(Time base)的X轴刻度设置为5.00ms/div、信号A和B通道的Y轴设置为5v/div,启动电路仿真开关,按图所示调节指针,即可得到图5.3.8所示波形。
(4)停止仿真,可从示波器面板上读出测试的波形数据。
指针1所对应的数据值:T1=1.0401S、VA1 =0V、VB1 =124.3943mV;
指针2所对应的数据值:T2=1.0601S、VA2 =0V、VB2 =124.3943 mV;
指针1、2所对应的数据值差:
周期T2 - T1 = 1.0601S,
指针1对应的电压差:VA2 -VA1 = 0V,
指针2对应的电压差:VB1 - VB2 = 2.4944e-13V。
一般情况下,示波器连续显示并自动刷新所测量的波形。如果希望仔细观察和读取波形数据,可以在电路菜单栏Analysis的分析选项Analysis Options中选择Pause after each Screen选项(示波器屏幕满暂停,当显示波形到屏幕右端时,分析会自动暂停。如要恢复运行,可单击Pause按钮或F9键)。
