示波器的“两反”设置

录入：edatop.com 点击：

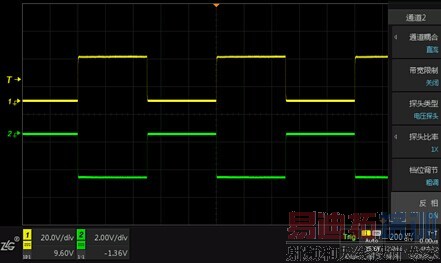

　　一是“反相”设置，您可以通过按下通道控制软键，打开通道菜单，ZDS2022示波器反相设置默认为OFF，您可以按下反相软键，打开反相，即可看到对应通道波形相对地电位翻转180度，在实际波形测量中，若是您有该功能设置需求，可在通道控制中进行相关操作。

　　图1 反相设置

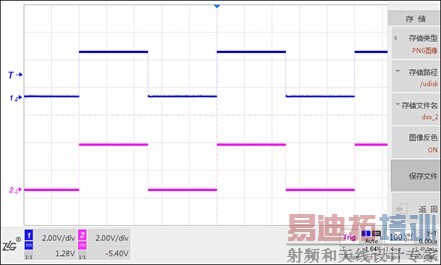

　　另外一个便是“反色”设置，按下【Save/Recall】键后，打开存储菜单，可看到图像反色设置，系统默认为OFF，打开图像反色时，保存图像的RGB颜色编码会按位取反后再保存，屏幕上显现的即为图像反色开启后保存的图片。

　　图2 反色设置
