示波器操作指南
录入:edatop.com 点击:
真笨!示波器都不会用’,如果这句话当着各位自动化专业的大虾的面,可能你会很尴尬,或者认为我在羞辱你,说真的,示波器谁不知道,中学都学了,但把它摆在你面前,除了知道它用来干吗,有几个会操作的,天天就知道搞所谓的高科技了,不要好高恶远,到时候会很尴尬的,今天我斗胆在我认为国内最具有价值的中国工控网这个虚拟的空间羞辱一下各位大虾,免得现实生活中尴尬噢。
这是我在网上发现的好东东,现在介绍给各位,当时可是让我好尴尬的,过去对示波器我也很不会玩的,这位小弟(听说还是位在校大学生呢)让我这位自认为在自动化领域走南闯北的大哥好没面子,幸亏在电脑前,还好!不好意思!这位小弟的EMAIL忘了,看到这个网站一贯强调的‘求真务实,勤奋唯美’,让我很震动,我们都应该这样呀!免得工人老大哥和同行们骂我们驴屎疙瘩外面光。
好了!话回正传!开始介绍吧:看图!大虾们!

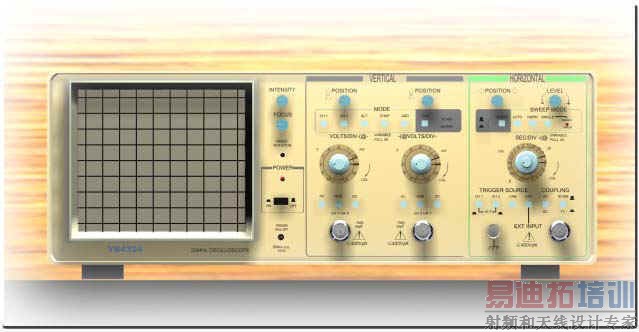

示波器还不错吧!是进口的,主要分三部分:屏幕与开关、垂直控制部分、水平控制部分 。各位大虾就点击个部分看吧!别不好意思!反正没人看见。

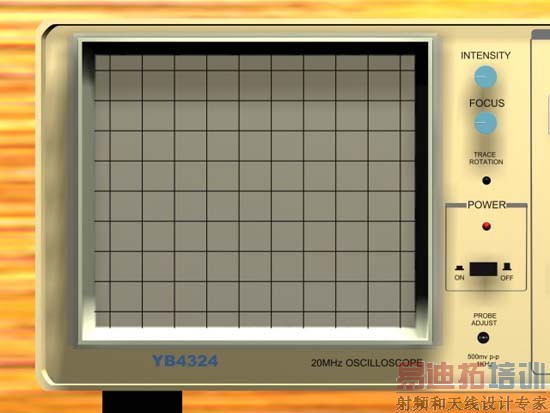

屏幕与开关
序号 | 控制件名称 | 控制件作用 | 演示 |
1 | 电源开关(POWER ) | 按入此开关,仪器电源接通,指示灯亮。 | |
2 | 亮度(INTE ITY) | 光迹亮度调节,顺时针旋转光迹增亮 | |
3 | 聚焦(FOCUS) | 用以调节示波管电子束的焦点,使显示的光点成为细而清晰的圆点 | |
4 | 光迹旋转(TRACE ROTATION) | 调整光迹与水平线平行 | 一般不用 |
5 | 校准信号(PROBE ADJUST) | 此端口输出幅度为0.5V,频率为1KHz的方波信号,用以校准Y轴偏转因数和扫描时间因数 | 一般不用 |
垂直控制部分
序号 | 控制件名称 | 控制件作用 | 演示 |
6 | 耦合方式(AC GND DC) | 以通道1为例,AC:信号中的直流分量被隔开,用以观察交流成份;DC:信号与仪器通道直接耦合,当需要观察信号的直流成份或信号的频率较低时应选用此方式,GND:输入端处于接地状态,用以确定输入端为零时光迹所在位置。 | |
7 | 通道1输入插座(CH1 OR Y) | 双功能端口,在常规使用时,此端口作为垂直通道1的输入口,当仪器工作在X-Y方式时,此端口作为水平轴信号输入口。 | |
8 | 通道1灵敏度选择开关(VOLTS/DIV) | 选择垂直轴的偏转灵敏度,从5mV/DIV~10V/DIV分11个档级调整,可根据被测信号的电压幅度选择合适的档级。 | |
9 | 微调拉*5(VARIABLE PULL*5) | 配合8进行微调 | |
10 | 垂直位移(POSITION) | 用以调节光迹在垂直方向的位置 | |
11 | 垂直方式(MODE) | 选择垂直系统的工作方式CH1:只显示通道1的信号。CH2:只显示通道2的信号。ALT:两路信号交替显示,该方式适合于在扫描速率较快的时候使用。CHOP:两路信号断续工作,该方式适合于在扫描速率较慢的时候使用。ADD:用于显示两路信号相加的结果,当CH2极性开关被按入时,则两信号相减 | |
12 | 通道2输入插座(CH2 OR Y) | 垂直通道2的输入口,在X-Y方式时,此端口作为Y轴信号输入口。 |

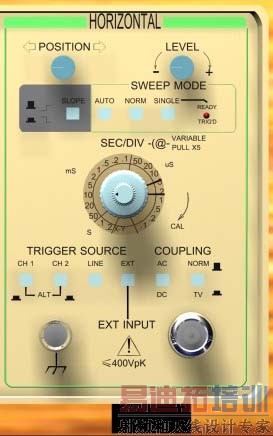

水平控制部分
序号 | 控制件名称 | 控制件作用 | 演示 |
14 | 水平位移(POSITION) | 用以调节光迹在水平方向的位置 | |
15 | 极性(SLOPE) | 用以选择被测信号在上升沿或下降沿触发扫描 | |
16 | 电平(LEVEL) | 用以调节被测信号在变化至某一电平时的确触发扫描 | |
17 | 扫描方式(SWEEP MODE) | 自动(AUTO):当无触发信号输入时自动,屏幕上显示扫描光迹,一旦有触发信号输入,电路自动转换为触发扫描状态,此方式适合频率在 50Hz 以上的信号。 常态(NORN):当无触发信号输入时,屏幕上无扫描光迹,有触发信号输入时,且触发电平在旋钮在合适位置时,电路被触发扫描,当频率在 50Hz 以下,必须选择该方式。 单次(SINGLE):用于产生单次扫描,按动此键,扫描方式开关均被复位,电路工作在单次扫描状态,当触发信号输入时,扫描只产生一次,下次扫描需再次按此键。 | |
18 | 触发(准备)指示(TRIG'READY) | 该指示灯有两种功能:1.当仪器工作在非单次扫描方式时,该灯亮表示扫描电路工作在被触发状态;2.当仪器工作在单次扫描方式时,该灯亮表示扫描电路工作在准备状态,此时若有信号输入将产生一次扫描,指示灯随之熄灭。 | |
19 | 扫描速率(SEC/DIV) | 当扫描‘微调’置校准位置时,可根据度盘的位置和波形在水平轴的距离读出被测信号的时间参数。 | |
20 | 微调拉 *5 (VARIABLE PULL*5) | 用于连续调节扫描速率。顺时针旋足为校准位置。拉出此按钮水平增益扩展五倍,因此扫描速度旋钮的指示值应为原来的五分之一。 | |
21 | 触发源(TRIGGER SOURCE) | 用于选择不同的触发源。 CH1 :在双踪显示时,触发信号来自 CH1 通道;在单踪显示时,触发信号则来自被显示的通道。 CH2 :在双踪显示时,触发信号来自 CH2 通道;在单踪显示时,触发信号则来自被显示的通道。 交替( ALT ):在双踪交替显示时,触发信号交替来自两个 Y 通道,此方式用于同时观察两路不相关的信号。 电源( LINE ):触发信号来自于市电。 外接( EXT ):触发信号来自于触发输入端口。 | |
22 | 外触发输入(EXT I UT) | 当选择外触发方式时,触发信号由此端口输入 | |
23 | 接地 | 外壳接地端 | |
24 | AC/DC | 外触发信号的耦合方式,当选择频率很低的外触发源时,应置于地。 |
