功率产品市场火热催生测试新需求 吉时利发布2657A

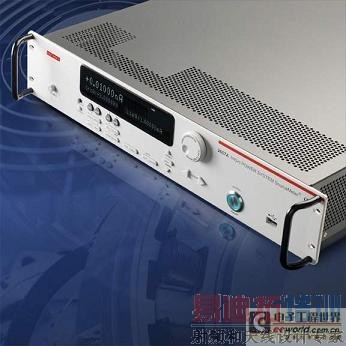

专注于电气测试仪器与系统的吉时利仪器公司日前宣布推出2657A高功率（高电压）数字源表。这款产品和2011年推出的高功率（大电流）数字源表同属于吉时利高速、精密源测量单元数字源表2600A系列，只不过一个专注于高压测量（3000V）一个专注于高电流测量（50A）。

正因为特性不同，2657A和2651A所关注的行业应用也不一样，2651A关注高亮度LED、功率半导体、DC/DC转换器、电池，以及其他大功率材料、元件、模块和组件的特性分析和测试，而2657A则关注包括二极管、FETs和IGBTs等功率半导体器件的高压测试应用以及氮化镓(GaN)、碳化硅(SiC)等新材料及其它复合半导体材料和器件的特性分析。而且，2657A还适于高速瞬态分析以及在高达3000V的各种电子器件上进行故障测试和漏电测试。

根据IC Insight的报道，功率半导体占据了分立器件增长最大、最快的部分，主要原因是工业的强劲增长，包括太阳能，汽车，火车，内燃机以及其他高压产品。吉时利市场营销总监Mark A. Cejer表示，在这些产品上进行击穿测试和漏电测试，需要提供比额定电压高1~2倍的电压，这也是吉时利推出2657A的重要原因。

    吉时利市场营销总监Mark A. Cejer

此前，市场上已有多种高功率（大电压测量）解决方案，包括参数分析仪，客户定制系统，曲线追踪仪，ATE系统等，但由于价格、体积、精度等方面，均无法同时满足研发、生产及QA/FA等需求。

2657A同时满足宽量程（3000V@180W），高精度（1fA），而其他特性则保持了2600系列的一贯优点，包括2组高速高精度模数转换器，TSP-Link可扩展架构以及4象限设计。

同时，为了配合2657A与2651A仪器，吉时利宣布推出8010高功率器件测试夹具，供实验室和测试台应用。此夹具支持100A或3kV，可以确保操作人员、设备和器件的安全。

2657A可同其他26xx系列产品结合，同时测量大电压及大电流。吉时利又推出了2657A-PM-200保护模块，以及2657A-LIM-3地互连模块，PM200是为了在FET被击穿的情况下，保护26xxA系列低压源表的安全。LIM-3主要是将器件的漏段连在一起，确保仪器及人身安全。

2010年，吉时利发布S530半导体参数测试系统，随着功能的不断演进，最新版S530的开关密度提高，支持48引脚全Kelvin（4线）开关，同时也提供了更多的选件，包括环路振荡器测量选件（10kHz~20MHz），脉冲发生选件以及7位半、低噪声DMM选件等。

关于2657A的详细介绍：

数字化或集成测量模式

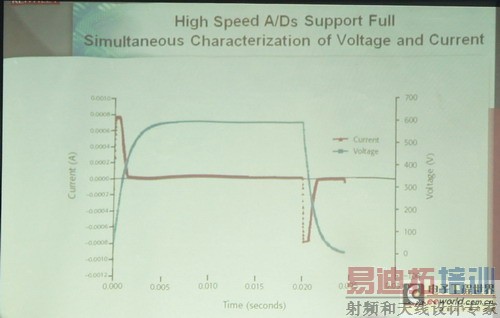

对于瞬态和稳态特性分析（包括快速变化的热效应）而言，2657A可以选择数字化测量模式或集成测量模式。每种模式由两个独立的模数转换器(ADC)定义：一个用于电流，另一个用于电压，这两个ADC同步工作并在不牺牲测试吞吐量的前提下确保源回读的准确性。数字化测量模式的18bit模数转换器支持1毫秒每点的采样，使用户能同步采样电压和电流瞬时值。反之，竞争方案通常须对多个读数取平均值后得出结果，所以竞争方案的瞬态特性分析速度不够快。基于22bit模数转换器且为整个2600A系列仪器所共有的集成测量模式，优化了2657A在需要最高测量准确度和分辨率应用中的操作，确保了下一代功率半导体器件常见的极低电流和极高电压的高精密测量。

强大的测试开发工具

无需安装软件或使用吉时利基于LXI的I-V测试软件工具TSP Express编程就能实现基本的器件特性分析。用户只需将PC连接至LXI LAN端口并用任意支持Java的Web浏览器即能访问TSP Express。测试结果可以用图形方式或列表方式查看，然后导出为电子表格应用的.csv文件。2657A提供创建测试序列的两种附加工具：测试脚本生成器应用（用于创建、修改、调试、运行和管理TSP脚本）和基于IVI的LabVIEW 驱动程序（简化了将2657A集成至LabVIEW测试序列）。测试脚本生成器应用的新调试功能使测试项目开发更方便并且更有成效。

ACS软件基础版也是元器件特性分析的一个选件。最新发布版具有的丰富特性便于分析高电压和大电流元器件。已更新的附带测量库用于支持高压2657A和大电流2651A高功率数字源表的直流和脉冲工作模式。通过测试大多数器件的输入、输出和传输特性，这些测量库支持FETs、BJT、二极管、IGBTs等各种功率器件。一种特殊的“追踪模式”用简单滑动条实现对仪器电压或电流输出的实时控制。

灵活、准确度高的连接和探测方案

2657A能通过兼容现有高压测试应用的标准安全高压(SHV)同轴电缆连接至测试系统的其它仪器。但是，对于需要从测量仪器的小电流测量中实现性能最大化的应用而言，吉时利还提供了专门的高压三轴（防漏电）的连接以最佳化2657A的测量准确度。

新型8010高功率器件测试夹具选件能连接高达3000V或100A的测试封装高功率器件，可以更安全、更容易地配置包含高电压2657A，一台或两台大电流2651A测量仪器以及多达3台低功率SMU仪器（其它2600A系列仪器或4200-SCS半导体特性分析系统）的器件测试系统。除了标准的香蕉头跳线外，8010的后面板示波器和散热探针端口简化了DUT深入特性分析的系统集成。8010具有完整的安全互锁功能。为防止在发生器件故障时损坏测量仪器，8010的集成保护电路防止2600A系列仪器的较低电压输入端口被2657A输出的高压损坏。而且，独立保护模块简化了多台SMU与第三方探测台、元器件机械手或其它测试夹具的连接。
