刀锋战士——安捷伦90000Q示波器发售

“实现真正的刀锋（Achieve Your Real Edge）”这是安捷伦最新推出的Infinium 90000Q示波器宣传口号。你可以将这款产品理解为刀锋战士所用的那把刀，锋利无比，可以捕捉到最真实最尖端的信号。

先看一下这款产品的性能：安捷伦90000 Q 系列实时示波器的最高带宽突破了 60 GHz 瓶颈，-3dB带宽高达63GHz，进入微波M波段，同时使用两个通道的时候，可实现160GSa/s的实时采样。在同时使用四个通道的时候，每个通道可实现高达33 GHz实时带宽，80GSa/s实时采样。

正是支持如此高带宽，安捷伦才敢称自己“游走于刀锋边缘”。又因为此款产品定义即为四通道同时支持33GHz实时带宽，所以被命名为Q（Quad）系列。

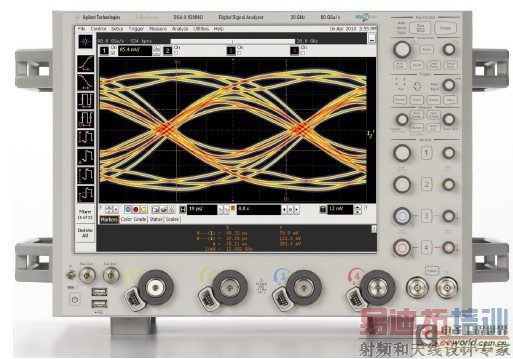

    图：Infinium 90000Q产品大图

不断追逐高性能

2008年，90000A系列问世，当时支持2.5G至13GHz带宽，具有业界最高的存储深度以及最低的本底噪声。两年后，90000X问世，将带宽提升至33GHz与此同时推出30GHz探头。而今推出的90000Q又是将带宽提升了一倍。

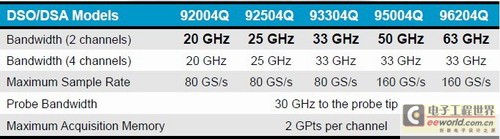

    图：Infinium 90000Q全系列产品性能指标

安捷伦科技示波器产品部Infinium部门经理Dave Rishavy表示，90000Q系列产品沿用了磷化铟制程的芯片，没有做任何改动。目前，安捷伦仪器中采用磷化铟制程的芯片包括前置放大器、触发电路、采样保持电路以及探头放大四部分。

安捷伦研究人员发现，提高测试仪器的带宽不存在任何问题，关键是如何提升采样率。因此90000Q的升级主要是采集板的升级，由此前的两块变成四块。这样当只用两通道时，采样率是两块板累加的80G+80G。通过RealEdge技术以及安捷伦的微波技术，创造出业界最快的实时示波器。

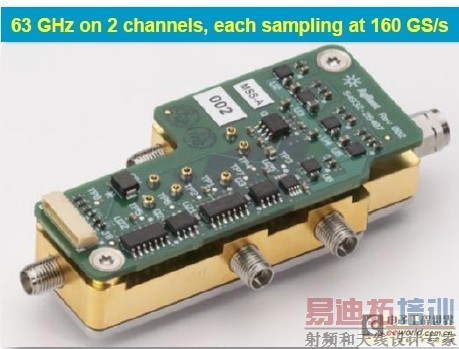

    图：安捷伦引以为豪的RealEdge前端模块

除了带宽提高了一倍，在本底噪声及本底测量抖动底的性能指标上，90000Q也有了领先。本底测量抖动底为75fs，本底噪声为2mV@33GHz，4mV@63GHz。

抖动减小是示波器中最难的问题之一，因为会随着海拔、温度、湿度等变化而变化，对此安捷伦示波器研发中心和安捷伦中央实验室合作，共同开发内部散热系统，增加了智能传感器探头以及各种物理散热方法，确保芯片内部达到完全的一致性。

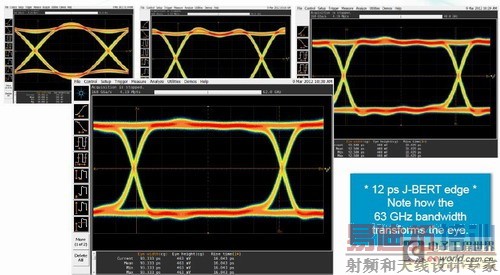

    图：90000Q和其他系列产品眼图比较，可以看出波形边缘、抖动及噪音等性能都是最出色的

同时输入量程方面，安捷伦可以直接支持8V量程，而其他业界同类产品最多仅为1.2V。现在，业界高速接口标准的电压都超过1V，不得不外接分压器测量，否则就有损坏示波器的危险，而采用90000Q产品可直接测量，方便安全并且不会存在干扰问题。

90000Q还配有软件分析包并且支持40路@33GHz系统搭建，可以当做网络矢量分析仪、雷达宽带接收机，卫星接收机等。同时Dave还提到安捷伦提供探头适配器以及离线波形分析软件，可以支持其他公司的探头及示波器，这也是安捷伦未来要走的开放之路必经的环节。

由于主芯片没有改动，因此安捷伦其他90000系列示波器可以升级至63GHz带宽，不过需要另配接口及采集卡，安捷伦现已提供升级服务，用户只需要补齐差价并支出相应的手工费即可。

关于90000Q系列示波器目前已提供包括GDDR5、MIPI、PCIe等五种测量白皮书，敬请访问：http://www.agilent.com/find/scopepapers。
