MDO3000系列混合域示波器——泰克集大成之作

    嵌入式技术盛行的今天，硬件日益复杂，电子工程师和测试人员对示波器的要求又有了新的变化：性能要出色，价格要经济实惠，如果还能身兼数职那就更好了！所以，近年来，多合一功能的示波器似乎已经成为测试测量市场的一股新潮流：2011年3月份，一贯高大上的安捷伦推出的Agilent InfiniiVision 3000 X系列四合一功能示波器；同年8月底，示波器领导者泰克推出了全球第一款集示波器和频谱仪于一体的MDO示波器；2013年8月，RF测试龙头、示波器后起之秀罗德与施瓦兹也推出了结合时域波形测试、逻辑分析、协定分析及频域分析功能于一身RTM2000系列示波器。前不久，泰克又推出了六合一的MDO3000系列混合域示波器，对，没有错，是“六”，六种功能合而为一，这次，示波器发明者泰克公司似乎为多合一功能的示波器定义了新的高度。

MDO3000系列混合域示波器现场发布会

   合六为一，方便实惠

    据研究显示，使用示波器的用户还会频繁地使用频谱分析仪、DVM计数器、函数发生器、逻辑分析仪等测试测量设备。泰克MDO3000系列示波器正是为了帮助设计工程师适应这一情况转变而设计的。MDO3000集成了示波器、全功能频谱分析仪、逻辑分析仪、协议分析仪、全功能任意函数发生器和数字万用表，可以提供对几乎全部嵌入式设计进行测试和调试所需的各种工具，避免了使用独立仪器的高昂成本。

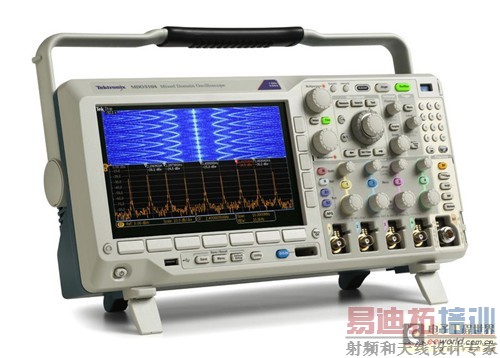

泰克MDO3000系列混合域示波器

    创新不止于整合

    能提供六种独立仪器的功能，读者应该跟小编一样好奇，每种功能的指标是否够硬呢？

    示波器：MDO3000 示波器配有省时工具，可帮助用户比以前更快地发现、捕获、搜索和分析设计中的问题。具有2个或4个带宽范围为100 MHz - 1 GHz的模拟输入通道、高达5GS/s的采样率。1 GHz仪器标配1 GHz无源电压探头，这些低电容探头能够最小化对被测器件的影响，同时减轻信号失真和把信号“干净”地传送至示波器进行测量。借助新的FastAcq（快速采集）特性，MDO3000示波器提供每秒超过280,000个波形的捕获速率，并将波形显示在鲜亮的数字荧光显示屏上，迅速发现难捡事件。

    频谱仪：MDO3000 示波器的专用 N 型连接器和采集系统提供射频性能，媲美单机版基础频谱分析仪。其频率覆盖与示波器带宽相匹配，任何机型上的RF输入频率均可扩展至3 GHz，具有业内唯一高达 3 GHz的捕获带宽，SFDR 为 -60 dBc（典型值）。尽管 MDO3000 示波器集示波器和频谱分析仪功能于一身，但其成本却远远低于这两台仪器。

    任意函数发生器：集成的可选50 MHz AFG功能，用户可轻松复制传感器信号或其他缺失的系统输入，无需等待系统各个部分完成。配有 128 k 点波形存储器，任意波形记录长度达到竞争产品的八倍之多。 输出速率达 250 MS/s，比竞争产品快两倍以上。兼容 Tektronix ArbExpress 基于 PC 的波形创建和编辑软件。

    逻辑分析仪：选配 16 条集成数字通道，提供观察两条不同总线所需的通道数量，这些数字通道与示波器的模拟通道同步，让用户能够观察到设计中发生的情况。具有500 MS/s 取样速率（2 ns 定时分辨率），每条通道 10 M 点记录长度，8.25 GS/s 取样速率，MagniVu（121 定时分辨率）。

    协议分析仪：利用 MDO3000 示波器的协议分析软件包，用户可以直接在示波器上解码总线。为下述总线提供了船型分析软件包：I2C, SPI，RS-232/422/485/UART ，CAN, LIN，USB2.0，MIL-STD-1553，I2S, LJ, RJ, TDM，FlexRay。

    集成数字伏特计（DVM）：提供3.5位数 AC RMS、DC或AC+DC RMS电压测量以及5位数频率测量，其大尺寸、易读式显示屏使您能够立即觉察出读数的变化。在注册MDO3000产品时可免费获得DVM特性。

    随用户“成长”的示波器

    为了进一步帮客户节约成本，MDO3000系列混合域示波器支持量身定制并且可以在购买后全面升级。客户购买了标配机器，如果日后需求发生变化，可以再根据需要购买相应的功能，对机器进行升级，例如把带宽性能升级到最高1GHz、把RF带宽扩大到3GHz、增加16条数字通道及探测、增加AFG等功能用户都可以日后根据需求增加。正如泰克的宣传Flash所讲，“你可以得到一台因你的需求变化而变化，随你一同成长的示波器”。

    推动主流示波器市场转变

    在MDO3000系列混合域示波器发布会上，泰克也宣布，其MDO4000B系列混合域示波器的价格降至与MSO4000B混合信号示波器 （MSO）相同。据悉，泰克此举是为了加速客户对MDO的采用，根据新的定价结构，泰克公司以当前MSO4000B示波器的相同价格提供带内置3 GHz频谱分析仪的MDO4000B-3机型，且整个产品系列具有相同的模拟带宽。由于定价相同，所以设计工程师没有理由再购买MSO机型，即使他们马上并不需要RF功能。再者，他们在以后某个时刻需要RF测量的可能性是很大的，所以这样可以为他们省下将来购买频谱分析仪的数千美元。由于这一变化，泰克公司将停止提供*MSO4000B示波器。对于要求6 GHz频率范围的客户，泰克已将其MDO4000B-6系列的价格降低了约15%，以提高其性价比。
