R& S高分辨率示波器：具有16bit垂直分辨率的信号分析

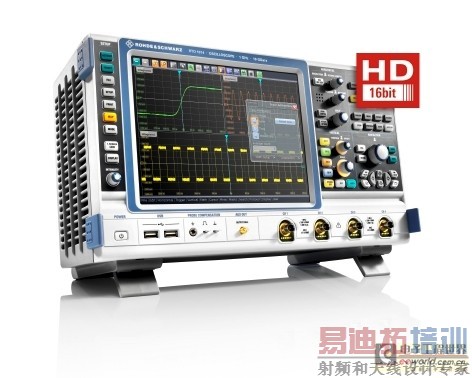

    R&S RTO和R&S RTE系列示波器的高分辨率模式可以达到16bit垂直分辨率的精度，比8bit精度提升了有256倍。波形更精细，而且可以显示被噪声淹没的信号细节。用户也能够得到更准确的测试结果。

    2014年11月6日，慕尼黑 — 罗德与施瓦茨公司（以下简称R&S公司）发布R&S RTO和R&S RTE示波器高分辨率选件，应用于需要高垂直分辨率的应用场景，尤其对于高压信号里检测小电压信号细节这种应用。例如对开关电源的特性分析。开关管上打开和关断时的电压差有几百伏高压，就需要高精度对小电压进行测量。

    高分辨率模式提升了R&S公司示波器垂直分辨率达到16bit，比8bit精度提升了有256倍。通过对ADC后的信号进行低通滤波实现高分辨率。这是基于低通滤波器滤除噪声，提高信噪比实现。我们可以根据所测试信号特征调节低通滤波器带宽（10KHz-500MHz）。带宽越小，分辨率越高。

    高分辨模式下可以看到更精细的波形，能够显示被噪声淹没的信号细节。示波器垂直量程需要设置到500uv/div才能分析这些信号的细节。基于示波器的前端低噪声和高精度单核ADC，R&S RTO和R&S RTE具备优异动态范围和测试精度。切换到高分辨模式，可以测试到更加准确的结果。

    R&S公司示波器独特的数字触发系统能够触发到最高分辨率的信号，高达16bit的采样点与触发条件比对，并实现触发。这就意味着在小信号触发时，R&S公司示波器能够隔离触发更小的信号。

    切换到高分辨模式不会影响测试速度和功能。示波器ASIC电路中的数字滤波器能够提高分辨率和噪声抑制，在做实时处理时的捕获率和处理速度依然是非常快的，快速得到测试结果。另外，示波器的所有分析工具，例如自动化测试、FFT分析和历史模式，都可以在高精度模式下使用。

    R&S公司示波器高精度选件R&S RTO-K17和R&S RTE-K17已经正式发布。将在慕尼黑电子展（A1展厅，307展位）上的亮相是其正式发布以来第一次现场演示。
