罗德与施瓦茨的示波器RTM引领信号序列分析

慕尼黑  — R&S RTM-K15历史和分段存储选件将R&S RTM台式示波器的最大存储深度扩展到了前所未有的每通道460 Msample。分段存储内存具有从10 ksample到20 Msample的可变深度，因此能最大捕获45000个波形分段。


R&S RTM-K15特别适合于分析协议序列和有很长静默时间的脉冲序列。R&S RTM只对相关的数据触发，静默时间的数据就被跳过，从而不会占用宝贵的存储空间。时间标签能清楚的显示波形被捕获的时刻。这个功能使用户可以对例如I2C 数据包之类的信号捕获几分钟，然后晚一些再对数据进行详细的分析。

超级分段模式能提供非常快的波形捕获率。只有5 μs 的很短的盲区时间使用户能够对快速发生的偶发信号进行触发和存储。用户可以使用这种模式来确保串行协议或脉冲序列中的数据不会丢失。

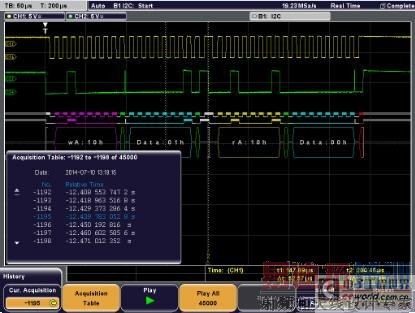

诸如捕获模式和分段长度这些参数设置起来非常便捷。选件会自动计算分段的个数。在捕获信号后，用户可以通过历史功能轻松的查看已捕获到的波形。在表格中，用户可以直接选择某一个历史波形进行显示。另外，历史功能也能用于自动回放所有分段的波形。

R&S RTM示波器提供的所有分析功能，包括快速测量、模板测试和光标测量都能用于分析历史和分段存储模式下的每一个捕获到的波形。
