示波器测量小信号,不能拿钱说事儿

录入:edatop.com    点击:

导语:

   在机器性能满足的情况下,小信号测的准不准,说到底是要看示波器低噪的。机器贵贱,与测量结果并不直接相关。

    很老的一个段子了,很短。但很有意思。

“张总,是这样的。您在家里的电脑上按ctrl+c,然后在公司的电脑上ctrl+v是不行的。”
“不行的,张总,多贵的电脑都不行。”

    示波器测量也是一个道理,在机器性能满足的情况下,小信号测的准不准,说到底是要看示波器低噪的。机器贵贱,与测量结果并不直接相关。撇开参数配置去迷信高价则质优,窃以为是仪器时代赤裸裸的耍流氓。

    下面我们一起来探讨几个问题。

底噪是什么?

    底噪一般指的是仪器在电声系统中产生的除有用信号外的总噪声。底噪的大小用信噪比来表示,该值越大,代表该信号的噪声干扰越小,即测量仪器的底噪越小!

底噪有什么危害?

    对于示波器来说,底噪问题不容忽视。随着电子技术的飞速发展,如一些芯片的供电可能为几十毫伏或是几百毫伏,电源纹波要求可能为±5%,甚至更低,可见对电信号的测量越来越严格。若示波器的底噪非常大,很有可能会掩盖住被测信号,不能得出正确的测量结果。

那如何测出示波器底噪呢?
1. 确保示波器是在正常的运行状态下;
2. 使示波器不接探头或示波器 BNC 信号与地短接;
3. 设置合适的水平时基档位和垂直时基档位(一般都是非常灵敏的档位,如 2mv/div,1us/div 等) ;
4. 短按【Trigger】旋钮,调整触发电平,使底噪波形稳定显示,此时看一下平均值即可。
底噪大PK,是骡子是马拉出来遛一遛

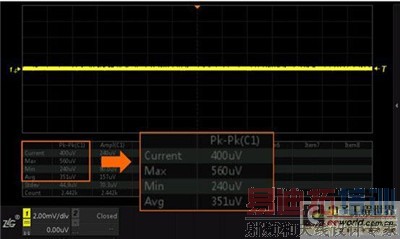

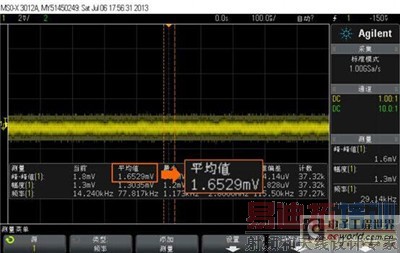

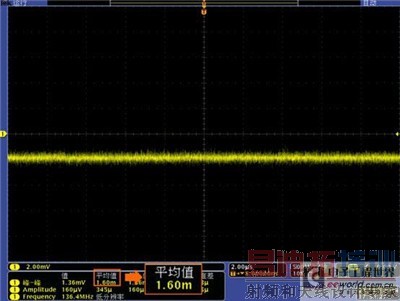

    以上图片为致远电子团队走进深圳迈瑞医疗,底噪PK的对比图。图中已经表达的甚是清楚,T公司示波器底噪平均值在1.6mV,A公司示波器底噪平均值也在1.65mV左右,而Z公司底噪平均值仅仅为351uV。迈瑞医疗的工程师看到这一结果也是十分惊讶,没想到致远电子示波器的底噪控制的这么好!

    看到这里,您还觉得示波器测小信号,是钱的事儿么?测量这事儿,还真不见得越贵的机器测得就越准,只有合适的机器才是最好的。
