用于测量S/N的音频带通滤波器
录入：edatop.com 点击：
电路的功能
音频范围内的噪声对音响设备的影响很大，需要测量S/N时，可让信号通过20HZ~20KHZ的滤波器进行。另外，加听觉矫正滤波器的方式也常被采用。但在电源频率，要使其大幅度衰减，对于设备的特性测量则有一定问题。本滤波器可用来测量低频IC的噪声，放大倍数为10倍，如用满量程-90DB的高灵敏度电平计测量，可达到-110DB的高灵敏度。

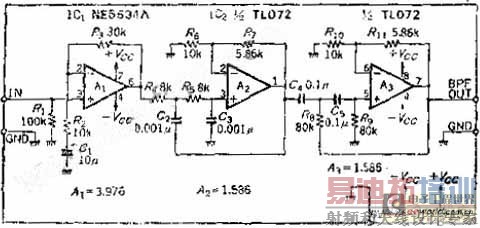

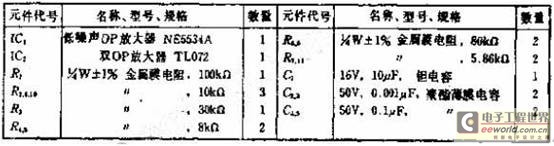

电路工作原理
由于滤波器具有放大功能，前级放大器的放大倍数加为A=10/2.515=3.97，那末，总的放大倍数则为10倍。
低通滤波器的参数，根据FL=20KHZ，Q=0.0707，C若取0.0.1UF，则可求出R4=R5=7.96K，R7=10K（A-1）=5.86K。高通滤波器的参数根据FH=20HZ，Q=0.707，如果C4=C5=0.1UF，便可求出R3=R6=79.6K。
