示波器显示波形的原理

录入：edatop.com 点击：

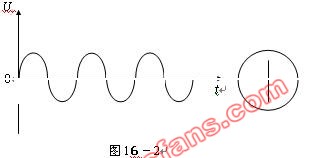

如果只在竖直偏转板上加一交变的正弦电压，则电子束的亮点将随电压的变化在竖直方向来回运动，如果电压频率较高，则看到的是一条竖直亮线，如图1６－2所示。

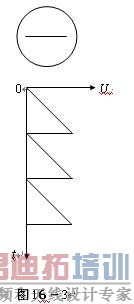

要能显示波形，必须同时在水平偏转板上加一扫描电压，使电子束的亮点沿水平方向拉开。这种扫描电压的特点是电压随时间成线性关系增加到最大值，最后突然回到最小，此后再重复地变化。这种扫描电压即前面所说的“锯齿波电压”，如图1６－3所示。当只有锯齿波电压加在水平偏转板上时，如果频率足够高，则荧光屏上只显示一条水平亮线。

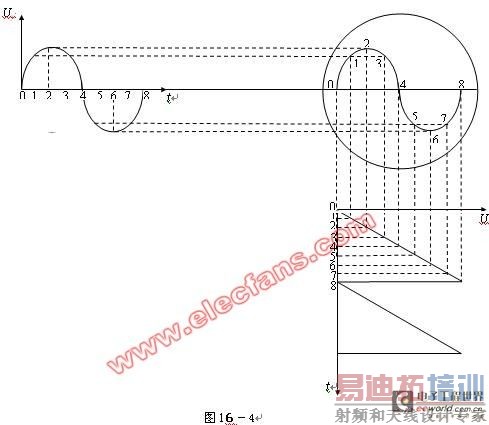

如果在竖直偏转板上（简称Y轴）加正弦电压，同时在水平偏转板上（简称X轴）加锯齿波电压，电子受竖直、水平两个方向的力的作用，电子的运动就是两相互垂直的运动的合成。当锯齿波电压比正弦电压变化周期稍大时，在荧光屏上将能显示出完整周期的所加正弦电压的波形图。如图1６－4所示。
