德国Spectrum推出高速14位和16位PXIe数字化仪

录入:edatop.com    点击:
2016年6月10日,全球领先的PC测试测量设备设计制造商德国Spectrum公司推出了首款基于PXIe模块化仪器标准的高速数字化仪产品线。M4x.44xx系列包括6款新产品,每个产品都由一个双宽3U模块和一个四通道PCI Express 二代接口组成。这个高性能接口的数据传输速度超过1.7GB/s,使该系列板卡更符合当今快速运行的PXIe大型主机系统的需求。

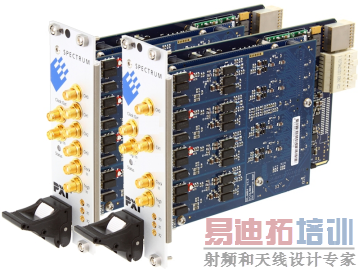

德国Spectrum推出高速14位和16位PXIe数字化仪

此次发布的全新系列数字化仪包括2个完全同步通道和4个完全同步通道两个版本。14位高分辨率数字化仪的采样率高达500MS/s,而16位高分辨率数字化仪的采样率则能达到130MS/s或250MS/s。该系列数字化仪的模拟带宽高达250MHz,非常适用于获取和测量电子信号范围介于1-200MHz之间,且对测试速度和精度要求极高的ATE系统。该系列产品的应用范围包括半导体及组件测试、雷达、无线通信、医学、汽车、电力、物理、监测、航空航天及国防领域。

为了使M4x.44xx系列板卡支持最大范围的信号采集,其前端被设计为示波器风格。每个通道都具有独立的整体ADC和低噪音信号调节电路。板卡支持编程,具有6个增益输入范围(±200 mV up to ±10 V),输入阻抗可选为50 或1 M 和交流或直流耦合。此外,该板卡配有一个内部带宽滤波器,在需要抑制可能会掩盖信号的高频噪声时,可激活此功能。

灵活的前端电路由一个强大的触发系统和多功能时钟组成。触发源可以来自任何一个输入通道,2个外触发输入,8个PXI触发线的任意一条或是PXI星触发器。触发模式包括上升沿或下降沿,上升沿和下降沿(窗口),软件和Rearm触发。此外,逻辑触发能够基于通道和外触发输入的状态实现。

最新发布的数字化仪时钟系统非常精准且先进,其包括内部时钟和外部时钟两种(包括100MHz PXIe差分时钟和10MHz PXI时钟)。它具有一个内嵌的10MHz参考钟,如果用户需要,它能够同步其它参考源。高分辨率模式能够使时钟频率以1Hz的分辨率自由切换。这个功能能够使客户对数字化仪的采样率进行编程,以匹配其它设备或设置特定的输入信号条件下的采集。

全部数字化仪都配有一个标准的4GB (2GS)的板载内存。超大的内存使用户能够获取更长时间且更复杂的信号。该容量通过一系列数据采集和读取模式得到扩展。这其中包括单发式采集(瞬态记录),连续流采集(FIFO),分段式采集(多重记录)、门采样(Gated Sampling)或在快速信号和慢速连续数据分段采集结合的记录模式(ABA)。所有触发事件都可设置时间戳,使用户能够了解到事件发生的时间,从而确定两个触发事件间隔的时间。

凭借前端低噪声、高分辨率ADC以及精确的时钟,此次发布的PXIe数字化仪能够为用户提供杰出的动态性能。譬如当信噪比(SNR)超过70dB时,无杂散动态范围(SFDR)的结果远远优于90dB,而总谐波失真(THD)低于70dB。这样的完美搭配不仅能够监测众多大信号中的小信号,同时还能确保重复测量的精确度和准确度。

新款PXIe产品是基于Spectrum公司专业的M4i 系列PCIe产品标准,并将该系列产品的高级功能与信号质量与PXIe行业标准相结合。M4x系列产品约有2槽宽,可与任意PXIe机箱搭配使用。与PCIe标准相比, PXIe系统具有卓越的机械设计,更好的连接器和用以冷却的自定义气流。这些功能使其成为诸如航空航天、国防或运输等工业应用和移动应用的理想平台。Spectrum公司的M4x平台是基于模块化概念设计,这将使同一平台产品的发布速度更快,与现有的PCIe、PCI以及PXIe产品一样,通过一个通用的软件接口编排。

通过不同平台分享技术的另一优势就是,PXIe模块能够直接利用那些已经存在的基于FPGA固件开发的PCIe板卡选项。高触发率应用可通过块平均和块统计包,这需要基于硬件的处理功能来完成。块平均可用以降低信号噪音,并通过块统计测试波形最大和最小值产生的平均数提高测量分辨率。

此次发布的数字化仪需通过Spectrum公司所提供的SBench6专业软件进行控制。SBench6软件不仅支持数字化仪的全部功能,更提供了数据的显示、存储和分析功能。该软件同时提供了示波器记录模式和瞬态记录模式,包括数据流。SBench6基础软件由Spectrum公司免费提供,以便客户购买后能够快速对数字化仪进行操作。

如果用户希望使用自主研发的软件来控制采集卡,可通过Spectrum驱动(可用于Windows 和 Linux系统)来实现,该驱动已作为产品的组成部分包含在产品出厂配置内。一组标准化编程的例子说明了板卡主要的信号获取功能。产品广泛支持Visual C++, Borland C++, Gnu C++, LabVIEW, MATLAB, Visual Basic, VB.NET, C#, J# 和 Delphi Code。

全新M4x系列板卡交付期为4-6周,并附送软件驱动。德国Spectrum公司为产品提供两年质保,且免费支持产品软件和固件更新。
