基于安捷伦CXA信号分析仪的EMI预兼容测试方案

　　EMI 预兼容方案主要优势

　　和普通的频谱测量不同的是， EMI测量的响应标准对软硬件功能有一系列强制要求，包括EMC 专用检波器（准峰值检波器，EMC 平均检波器和RMS 检波器）， CISPR 6 dB带宽滤波器，对数频率轴显示，标准相关限制线，以及可变扫描点数以取得足够的频率分辨率。用一台不具备专业功能的普通频谱仪进行EMI 相关测试，可能得到的结果会大相径庭。

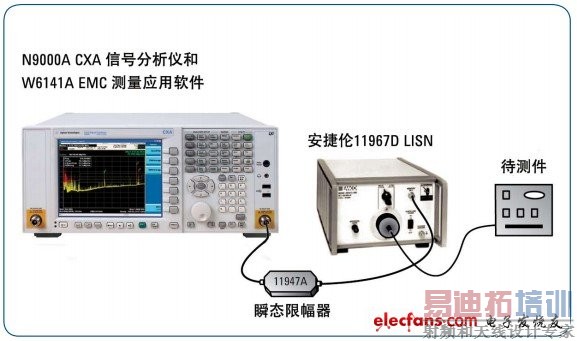

　　安捷伦最新推出的基于N9000A CXA信号分析仪的W6141AEMC 测量应用软件，提供完全符合CISRP-16-1要求的专业功能，良好的射频性能，和快速的测试速度，能够捕捉到小幅度，瞬态的干扰信号，从而使低成本的专业EMI 预兼容测试不再只是梦想。

　　W6141A EMC 测量应用软件除了提供CISPR-16-1要求的所有功能，还具有一系列附加功能， 使预兼容测试更为简单易行。

　　1） 根据标准的预设扫描列表

　　不熟悉EMC 标准的用户只需要在列表中选择频段就可以自动设置所有参数。如图三所示。

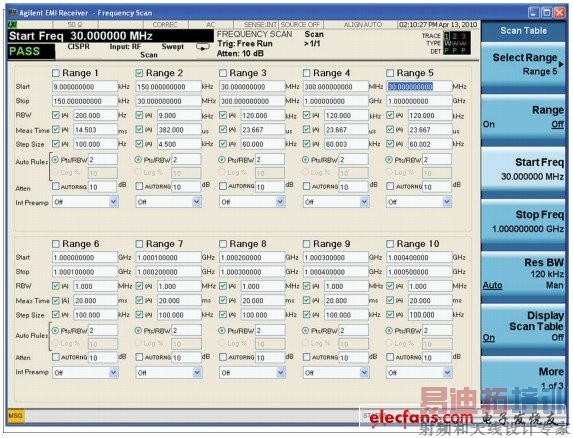

图三 扫描列表

　　2） 信号列表

　　专用的EMC 检波器如准峰值检波器，都需要在每个扫描点上驻留一定时间进行时域加权。这就造成一个全频段的扫描需要数小时的时间。而W6141A测量应用软件，采取了先用普通正峰值检波器预扫，而后自动对超过限制线的峰值信号进行专用检波器测量的办法，通常只需要数分钟时间， 大幅度提高了测试效率。而根据理论，经过最大保持后的正峰值检波器的幅度读数值一定会等于或大于EMC 专业检波器的读数值。所以用这种办法可以保证不会有误测或者漏测。

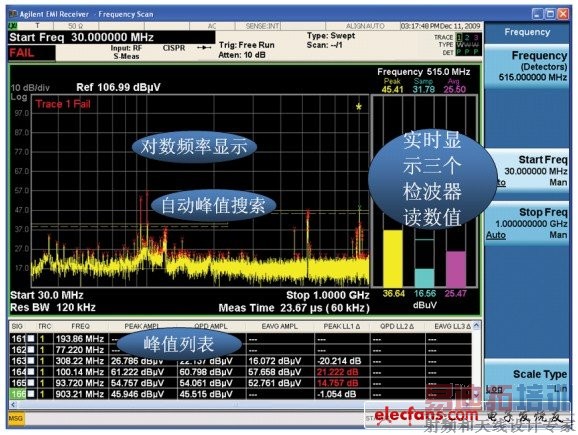

图四 W6141A EMC测量应用软件

　　W6141A 信号列表的功能，对于辐射泄露测试还有重要作用。我们可以在被测件关闭与打开的状态下，分别进行两次测量。这样多数的环境干扰信号都会在信号列表上出现两次。W6141A提供了标记重复信号和删除标记信号的功能，一次性移除这些环境干扰信号。


　　使用近场探头进行EMI 预兼容测试和故障

　　诊断

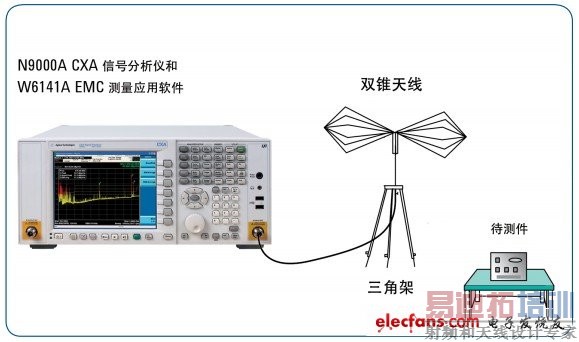

　　在缺乏电波暗室的情况下，很难完全排除一些如宽带信号或跳频信号的环境干扰。一个性价比更高的方案是使用信号分析仪和近场探头来替代宽带天线进行辐射泄漏预兼容测试，故障诊断，以及改进效果验证。

　　正规的辐射泄露测试，无论是三米法还是十米法，都是进行远场测量。而使用近场探头测量的是近场电磁波。两者的测试结果无法进行数学推导换算。这样我们就不能直接把近场测试结果和远场测试结果进行直接转换。但是一个基本原则是，近场的辐射越大，远场的辐射也必然越大。这就为近场探头测试提供了理论依据。而使用近场探头测试，我们需要把新被测件测试结果和一个已知合格被测件的近场探头测试结果进行比较。针对这一步测试，推荐使用电场探头或者尺寸较大的磁场探头。这两类探头灵敏度一般更高，而对距离不太敏感。

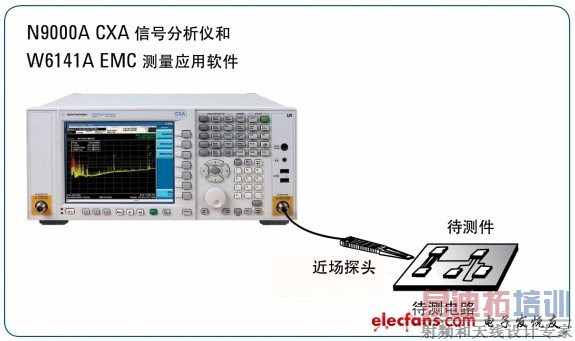

图五 使用近场探头进行EMI故障诊断

　　如果一个新产品在EMI 预兼容测试或者标准兼容测试中失败，进行故障诊断和改进是当务之急。没有合适的工具，工程师很难找到症结并且对症下药。N9000A具有非常优秀的测试灵敏度可以和近场探头完美配合。在故障定位的过程中，尺寸较小的磁场探头可以更好的完成工作。小尺寸的磁场探头灵敏度更低，但是空间分辨率更高。通过把探头在被测件或者电路上缓慢移动，通过观测N9000A上频谱幅度的变化，工程师可以准确的把可疑辐射源的区域定位到很小的一块电路。

　　通过近场探头我们可以较容易的找到辐射源存在的可疑区域。如果需要进一步查找是哪一段电路，管脚甚至芯片是罪魁祸首，我们可使用示波器探头或者高频探头需要做接触式测量。安捷伦85024A 和U1818A高频探头可以分别测试到最高3 GHz和6GHz的信号，非常适合进行电路接触式测量，尤其是针对具有高频时钟信号的电路。但是使用高频探头测试的时候，需要注意保护探头和频谱仪不被高压损坏。

　　结论

　　安捷伦N9000A CXA 信号分析仪和W6141A EMC测量应用软件为所有电子工程师提供了一个高效而经济的专业EMI 预兼容测试方案。这同时是一个功能专业、强大而灵活的故障诊断工具，可适 用于从研发至正式生产的整个产品生命周期。
