安立公司将在2016年ECOC上演示MP1800A64 Gbaud PAM4 BER测试解决方案

录入：edatop.com 点击：

2016年9月12日-安立公司(总裁桥本裕一)日前宣布，将于2016年9月19日至21日德国杜塞尔多夫2016 ECOC展会上展示其信号质量分析仪MP1800A系列64 Gbaud PAM4 BER测试解决方案。

该展示将包括G0374A 64 Gbaud的PAM4 DAC，其支持由下一代400GbE 标准所定义的53.125 - Gbaud PAM4传输及高达64 Gbaud的高品质PAM4信号测试。此外，MP1800A具有高输入灵敏度，支持400GbE 53.125 Gbaud BER测量，。G0374A 64 Gbaud PAM4 DAC将从2016年10月开始销售。

[开发背景]

数据流量的爆炸式增长正在推动服务器和网络设备之间的通信速度的大幅增加。下一代400GbE以太网标准将使用PAM调制方法，通过提高码元速率和增加更多的信道来增加每单位时间的数据传输。PAM4相比NRZ信号在单位时间传送的数据量倍增上具备优势，但是在降低功耗，提高S/N比的技术问题上仍需完善；这些测试需要高质量信号源和高输入灵敏度测量。

尽管安立的信号质量分析仪MP1800A系列支持器件和光模块评估并符合最新的通信标准， MP1800A系列多通道脉冲码型发生器（PPG）和误码检测器（ED）通过使用G0374A 64 Gbaud PAM4 DAC和MP1862A 56G/64 Gbit/s DEMUX可以很容易地扩展以支持高波特率的NRZ和PAM4以及BER测量。

[使用G0374A和MP1800A系列的PAM4 BER测试概要]

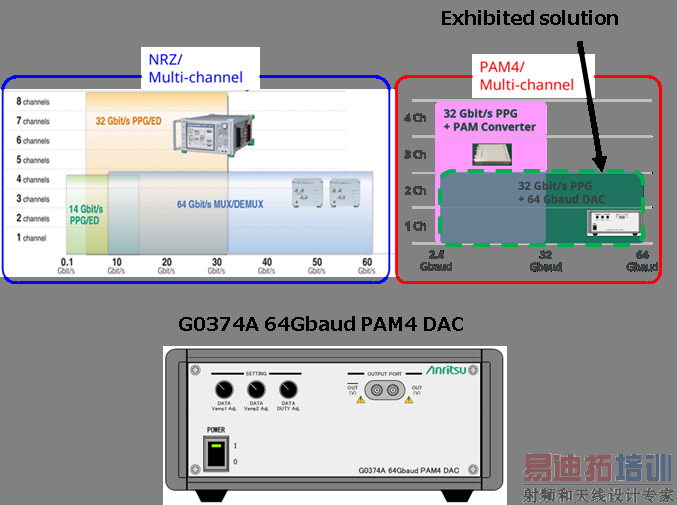

信号质量分析仪MP1800A是一个插件模块型误码率测试仪（BERT），使用32G多通道模块PPG可产生多达8通道的同步信号。展出的G0374A是MP1800A系列的附件部分，MP1800A与MU183020A 32 Gbit/s多通道的PPG组合使用，通过半速率32 Gbit/s NRZ信号的简单转换生成64 Gbaud NRZ/PAM4信号。此外，与MP1862A 56G/64 Gbit/s DEMUX和MU183040B 28G/32 Gbit/s高敏感度ED相结合，可支持高波特率PAM4信号的BER测量。

[特征]

生成高达64 Gbaud的宽带PAM4信号，测量BER

支持PAM4信号抖动容限测试

高质量数据信号输出，300 fs (rms)低抖动和25mV高输入敏感性

内置32-Gbit/s PPG和ED多通道同步功能和出色的可扩展性
