电导率仪测量原理与操作方法

录入:edatop.com    点击:

电导率仪是适用于精密测量各种液体介质的仪器设备,电导率计主要用来精密测量液体介质的电导率值,当配以相应常数的电极可以精确测量高纯水电导率,广泛应用各领域的科研和生产。

电导率仪是适用于精密测量各种液体介质的仪器设备,电导率计主要用来精密测量液体介质的电导率值,当配以相应常数的电极可以精确测量高纯水电导率。电导率仪由振荡器、放大器和指示器等部分组成。

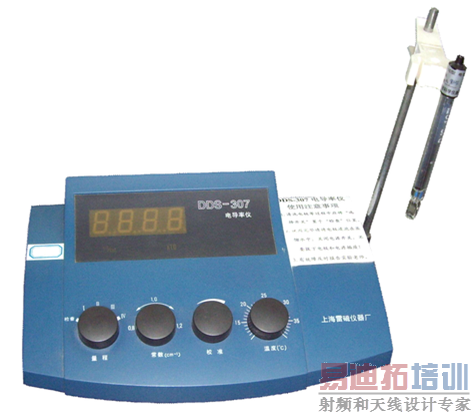

电导率仪(图1)

电导率仪的工作原理:在电解质的溶液中,带电的离子在电场的影响下,产生移动而传递电子,因此,具有导电作用。其导电能力的强弱称为电导度s。因为电导是电阻的倒数,因此,测量电导大小的方法,可用两个电极插入溶液中,以测出两个极间的电阻r。据欧姆定律,温度一定时,这个电阻与电极的间距l(cm)成正比,与电极的截面积 a(cm )反比。

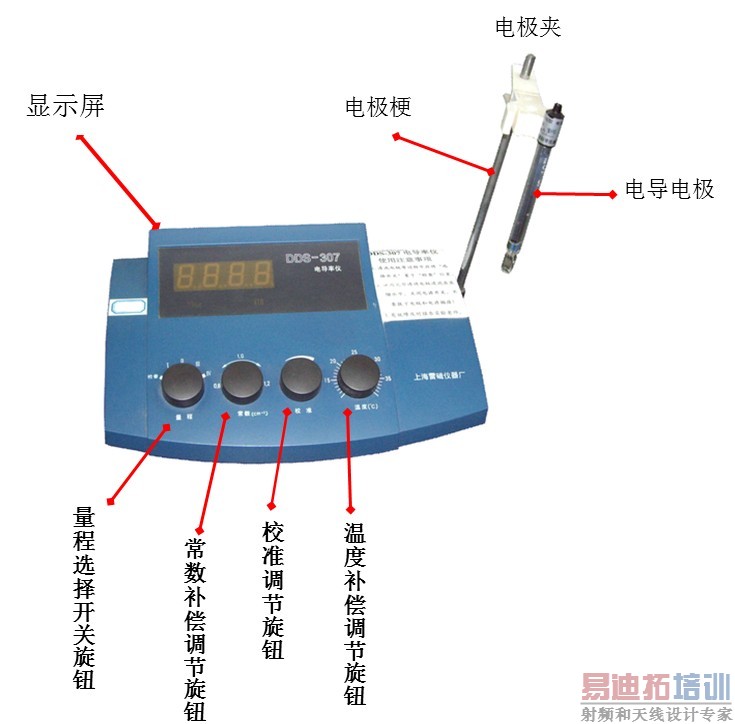

电导率仪前面板(图2)

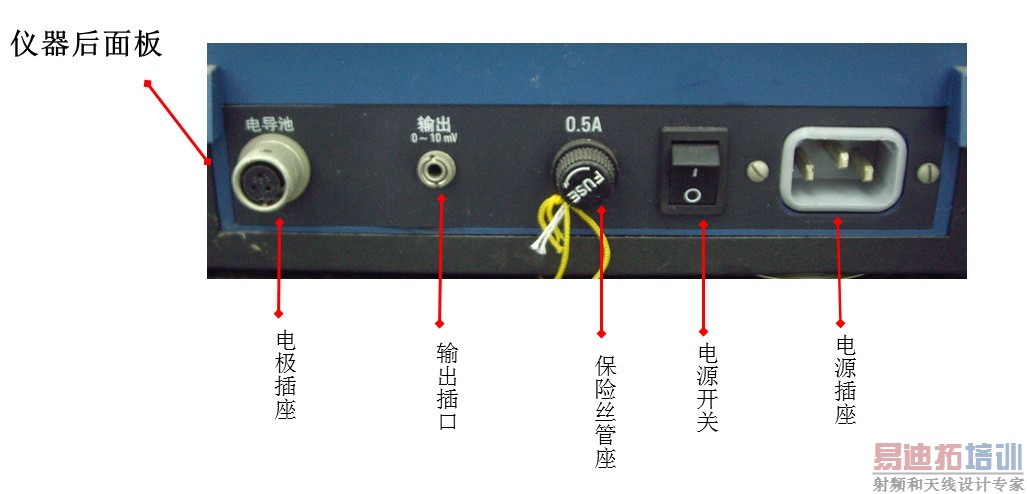

电导率仪后面板(图3)

电导率仪的操作方法

1. 开机:按下电源开关,预热30min。

2. 校准:将“量程”开关旋钮指向“检查”,“常数”补偿调节旋钮指向“1”刻度线,“温度”补偿调节旋钮指向“25”刻度线,调节“校准”调节旋钮,使仪器显示100.0ms·cm-1。

3. 测量:(1)调节“常数”补偿旋钮使显示值与电极上所标常数值一致;(2)调节“温度”补偿旋钮至待测溶液实际温度值;(3)调节“量程”开关至显示器有读数,若显示值熄灭表示量程太小;(4)先用蒸馏水清洗电极,滤纸吸干,再用被测溶液清洗一次,把电极浸入被测溶液中,用玻璃棒搅拌溶液,使溶液均匀,读出溶液的电导率值。

4. 结束:用蒸馏水清洗电极;关机。
