使用频谱分析仪执行低成本EMI预一致性测试

       世界各地都已经制订了EMI 法规，以便为电气设备和电子设备用户提供更好的可靠性和安全性。为了保证满足这些法规，许多公司利用专门的测试机构服务，来执行EMI 认证要求的实际一致性测试。这些测试机构可能属于某一家外部公司(“测试机构”)，也可能属于某个内部EMC 部门。当今产品花费了大量的时间和工作，使EMI 辐射达到最小。大多数工程师采用优秀的设计惯例，最大限度地减少发生EMI 问题的可能。今天，在设计和原型阶段执行预一致性测量已经十分常见，以在产品发出执行一致性测试前确定和解决潜在的EMI 问题。这些技术降低了产品在测试机构最终全面一致性测试失败的风险。

       执行基本预一致性测试可以帮助您最大限度地降低在一致性测试机构花费的时间和费用。执行预一致性测试可以帮助您在把产品送到正式测试前发现不符合规范的情况。如果您已经去了测试机构，产品未能通过辐射测试，那么您可以在自己的实验室中执行测试，为自己留出时间，有条不紊地隔离问题区域，并采取不同的校正措施。由于泰克RSA306 基于USB 的实时频谱分析仪的问世，预一致性测试变得前所未有的简便和经济。本应用指南概括介绍了EMI 一致性测试、预一致性测试及测量法规。我们使用RSA306 及类似的经济型产品进行测试设置，执行放射辐射测量和传导辐射测量，帮助您最大限度地减少产品通过EMI 认证所需的费用和时间。

      一致性测试机构

推动一致性测试成本的部分因素包括执行测试所需的设施和设备，正式测试要求：

·一个拥有大型测试暗室的EMC 实验室( 图1)

·一台拥有准峰值检测器和预放的EMI 接收机，能够测试高达10 阶谐波或高达40 GHz 的桅台和360°转台 控制测试设备的EMI 软件，如桅台、转台、EMI 接收机和报告生成器

·天线

·工频阻抗稳定性网络(LISN) 和瞬态限定装置( 只适用于需要执行AC 传导测量时)

    使用频谱分析仪执行低成本EMI 预一致性测试

  认证测试实验室的结果

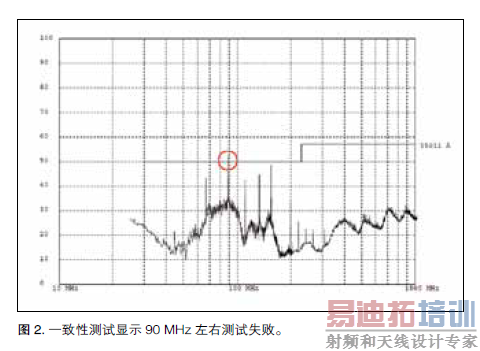

   EMI 测试机构在经过校准的RF 舱中进行放射辐射测量，作为场强指标报告结果。这份报告实例( 图2) 表明有一个峰值超出这一特定标准的极限。正常情况下，您还会在报告中得到表格形式的信息( 图3)。图3 中的报告显示了测试频率、测得的幅度、校准后的校正因数及调节后的场强。调节后的场强与规范进行对比，确定裕量或超出数量。

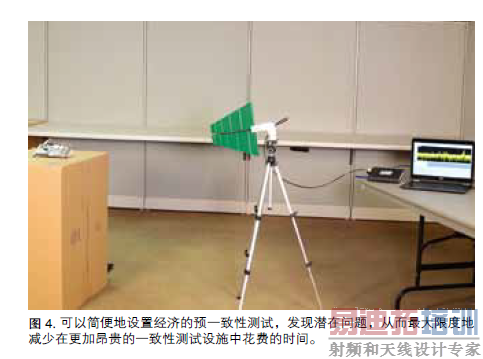

   在我们的测试中，我们使用已经通过EMI 一致性测试的泰克WiFi 演示电路板，因此没有检测到失败。好消息，如果您已经正确设置测试，没有什么东西接近极限行，那么这可能意味着您已经可以准备进行一致性测试。如果在这个阶段发现问题，那么可能要求进一步诊断和修改设计。RSA306 上提供的功能既支持一致性测量，也支持诊断。
