罗德与施瓦茨公司推出全新高端数字示波器

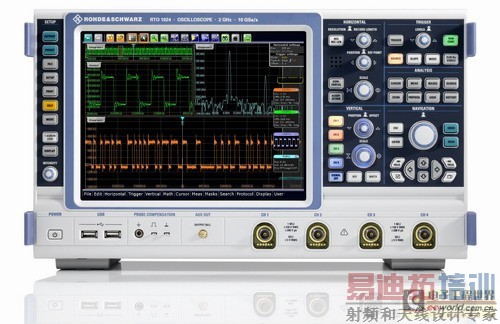

      目前，电子产品的每个领域几乎都在使用示波器—从数字电路到电力电子以及射频工程。对用户来说，示波器的关键性能是检测错误的能力和显示波形的精确度。因此，罗德与施瓦茨公司新推出了R&S RTO示波器系列，将其设计和工程重点放在速度和信号完整性方面。每秒钟分析一百万个波形，使得这些示波器可以在瞬间捕获到最为罕见的错误。率先引入的数字触发系统解决了示波器的触发抖动问题。创新设计的用户界面，使得即使是对复杂测试任务的操作也能简单明了。R&S RTO可以配置2通道和4通道，带宽可以是1 GHz和2 GHz，最大采样率为每秒10 Gsamples。

      传统示波器只在采集周期的0.5%时间里捕获信号，剩余的大量时间被用来存储、处理和显示数据，在这期间，出现任何异常信号是检测不到的。为了解决这一问题，罗德与施瓦茨公司将捕获信号的时间加长了20倍，使之提高到采集周期的10%。特殊设计的ASIC以前所未有的速度实时处理数字测量信号，因此，R&S@RTO每秒钟可以处理一百万个波形。即便在如此高的获取速率，用户仍然可以使用所有的设置选项和分析功能，并且不会降低测量速度。

      罗德与施瓦茨公司的示波器采用了新的触发系统。传统的模拟触发系统，由于模拟触发和数字信号获取采用不同的路径，因此存在时间和幅度偏移，从而限制了示波器的精度。R&S RTO全球首次使用纯数字的触发系统，触发和获取的数据共用信号路径和相同的时基，因此，触发抖动极低，触发信号精准。此外，数字触发系统可以在一个触发事件之后立刻响应下一个触发，模拟触发系统再次触发时需要的准备时间在数字触发系统中不需要，因此不会漏检信号故障。

      特别设计的单核A/D转换器进一步保证了R&S RTO的高精度。采样率高达每秒10 Gsamples。为了达到高采样率，传统的方法是利用多个慢速A/D转换器并行工作，并加上时间偏移来重构信号。由于这几个A/D转换器的特性不完全相同，因此在重构时会出现不匹配的现象。相反，罗德与施瓦茨公司采用单核设计，其8位模数转换器有效位可以高达7位，因此动态范围很高，信号失真极小，固有噪声极低。

      罗德与施瓦茨公司的示波器采用触摸屏设计，操作简捷，使用方便。半透明的对话框、可移动的测试窗口、可配置的工具栏和波形预览图标，使得用户可以快速、高效地完成测量任务，即使是复杂的测试也不例外。10.4英寸触摸屏，R&S RTO很好地实现了易用和轻便的折衷。

      除了示波器，罗德与施瓦茨公司还提供有源和无源探头。其有源探头不仅测试性能优越，而且还具有两个突出优点：一是在探头上的微型按钮，可以被预设成各种不同的功能来直接控制示波器； 二是探头电压表(R&S ProbeMeter)，它把电压表集成在探头内部，无论当前示波器通道如何设置，都可以精确快速地测量供电电压或者操作点的直流电压。

      罗德与施瓦茨公司目前可以提供2通道和4通道的R&S@RTO示波器，带宽可以是1 GHz和2 GHz，同时也能提供配套使用的有源和无源探头。
