吉时利推出为高功率半导体测试优化设计的数字源表

录入:edatop.com    点击:

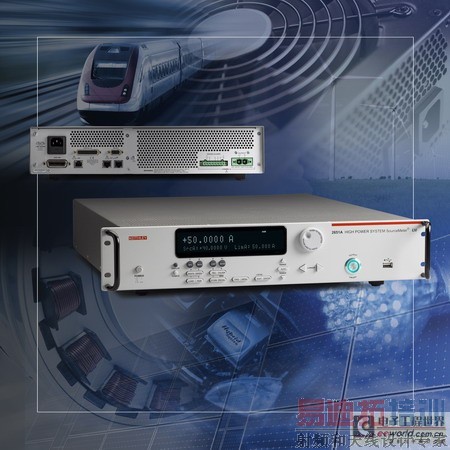

    吉时利仪器公司(NYSE: KEI),作为全球先进电子测试仪器和系统的领先制造商,日前推出2600A系列源表中的最新产品2651A型高功率源表(System SourceMeter )仪器。2651A型专门为高功率电子的特性分析而优化设计,提供业内可用的最宽电流量程。该量程对于各种各样的研发、可靠性及生产测试应用至关重要,例如测试高亮度LED (HBLED)、功率半导体、DC-DC转换器、电池,以及其他高功率材料、元件、模块和组件。



    2651A系列产品特写

    与2600A系列的每个产品成员一样,2651A具有高灵活性、四象限电压和电流源/负载,组合了精密电压和电流表。该源表在单个全尺寸机箱中组合了多种仪器的功能:半导体特性分析仪、精密电源、真电流源、数字多用表、任意波形发生器、电压或电流脉冲发生器、电子负载,以及触发控制器,并且通过吉时利的TSP-Link 技术可完全扩展为多通道严格同步系统。与竞争产品具备有限的功率、测量速度和/或分辨率不同,2651A型可源出或吸入高达2,000W脉冲功率(±40V,±50A)或200W直流功率(±10V@±20A、±20V@±10A、±40V@±5A)。该数字源表还能够以高达1微秒每读数的速率精密测量低达1pA和100 μV的信号。



    发布会现场照片

SMU的发展历程

    自1989年推出23x系列SMU,至今已经历了20余年,产品也逐步更新至2400系列,2600系列以及如今的2600A系列,共有20余项SMU相关专利,出售给数以千计的客户,如今SMU产品服务于半导体、电子光件、光电子、自动化、军事/航空、医学、研究和教育等行业。

    吉时利仪器公司市场营销总监Mark A Cejer总结了吉时利SMU的10个业界第一,分别为:

    第一款基于仪器的SMU (236/237/238型)
    第一款1000V SMU (237型)
    第一款 尺寸DMM类SMU (2400型)
    第一款1KW脉冲SMU (2430型)
    第一款亚fA SMU (6430型)
    第一款双通道 尺寸仪器SMU (2602型)
    第一款基于脚本的SMU (2601/2602型)
    第一款具有并行测试扩展能力的仪器SMU (2600A系列)
    第一款1μs/点数字化SMU (2651A型)
    第一款200W DC、2000W脉冲SMU (2651A型)



    吉时利仪器公司市场营销总监Mark A Cejer [p]

两种测量模式:数字化或积分

    2651A型可选择数字化或积分测量模式,用于对瞬态和稳态行为进行精密特性分析。两个独立的模/数(A/D)转换器定义每种模式——一个用于电流,另一个用于电压,可同时用于精密电源读回,不会影响测试效率。

    数字化测量模式的18位A/D转换器能够以1微秒每点进行连续采样,每秒可捕获多达100万个读数,使其成为波形捕获及高精度测量瞬态特征的最佳选择。而竞争方案必须通过对多个读数进行平均来产生一次测量结果,并且往往不能测量瞬态行为。

    积分测量模式基于22位A/D转换器,优化了仪器在需要最高可能测量准确度和分辨率应用中的工作性能。这样可确保精密测量新一代器件中的极小电流和电压。全部2600A系列仪器均具有积分测量工作模式。

宽动态范围适用于更宽范围的应用

    通过TSP-Link并联两个2651A单元,可将系统的电流量程从50A提高至100A。这比最接近的竞争方案高两倍半至五倍。两个单元串联时,电压量程可从40V提高至80V。全部2600A系列仪器中的嵌入式测试脚本处理器(TSP )使用户能够将多个单元作为单台仪器进行寻址,使其一致动作,从而简化测试。2651A型的内置触发控制器能够以500纳秒同步所有链接通道的工作。2651A型的这些功能提供了业内可用的最宽动态范围,使其非常适合于各种大电流、大功率测试应用,包括:

 功率半导体、HBLED和光器件特性分析和测试
 GaN、SiC及其他复合材料和器件的特性分析
 半导体结温特性分析
 可靠性试验
 高速、高精度数字化
 电迁移研究

高速脉冲防止测试期间器件自热

    为了将器件在测试期间的自热(这也是大功率半导体和材料的普遍问题)降至最小,2651A型提供了高速脉冲功能,使用户能够以高准确度源出和测量脉冲。脉宽从100μs至DC、占空比从1%至100%可编程。而竞争方案通常受限于仪器占空比编程灵活性。

强大的测试脚本开发工具

    仪器中嵌入了吉时利基于LXI的I-V测试软件TSP Express,所以无需软件安装和编程。从基本到高级测试,TSP Express均能以简单三步提供器件数据:连接、配置和采集。它还简化了仪器连接,允许更高的脉冲水平。能够以图形或表格格式查看结果,然后导出至.csv格式文件,可用于电子表格软件。还提供另外两款用于创建测试序列的强大软件工具。Test Script Builder应用软件支持TSP脚本的创建、修改、调试、运行和管理。一款基于IVI的LabVIEW 驱动简化了将2651A集成至LabVIEW测试序列的过程。
