吉时利2651A仪器的功率技术指标和速度技术指标

　　测试测量仪器的技术指标

　　简明技术指标

　　电压准确度

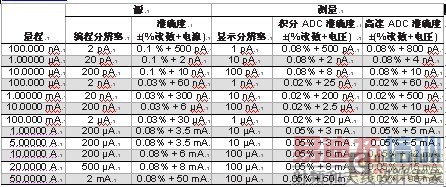

　　电流准确度

　　其他源技术指标

　　噪声(10Hz–20MHz)：<100mV 峰-峰值(典型值)，<30mV RMS (典型值)。

　　过冲：电压：<±(0.1% + 10mV)(典型值)。

　　电流：<±0.1%(典型值)。

　　远端检测工作范围：

　　HI和SENSE HI之间的最大电压 = 3V。

　　LO和SENSE LO之间的最大电压 = 3V。

　　电压源输出建立时间：<50μs最佳量程。

　　电流源输出建立时间：<80μs最佳量程。

　　每路源引线的最大阻抗：最大阻抗受限于远端检测工作范围的3V压降。

　　最大电阻 = 3V/源电流值(A)。

　　3V = L di/dt。

　　其他测量技术指标

　　最大负载阻抗：

　　常规模式：10nF(典型值)，3μH(典型值)。

　　大电容模式：50μF(典型值)，3μH(典型值)。

　　测量输入阻抗：>10G 。

　　共模电压：250 VDC。

　　接触检查：内置。

　　吉时利2651A仪器的功率技术指标和速度技术指标

　　功率技术指标

　　最大输出功率和源/阱限值：

　　电流和电压量程扩展：两台2651A可通过串联或并联扩展某些应用下的工作量程和功率性能。

　　有源负载操作：注意：当2651A配合另一台系统源表仪器或其他任何有源负载工作时，需要将2651A的输出关闭模式设置为“OUTPUT_ACTIVE_LOAD”。更多详细信息请参考2651A的参考手册。

　　脉冲技术指标

　　最小可编程脉宽：100μs。
      脉宽编程分辨率：1μs。
     从脉冲起点至关闭时间起点测得：

　　最小脉冲上升时间：

　　占空比：1%–100%

　　测量速度技术指标

　　最大扫描速率(操作/秒)，60Hz (50Hz)：

　　最大单次测量速率(操作/秒)，60Hz (50Hz)：

　　最大测量量程变化：143 μs

　　最大源量程变化：2.5 ms

　　最大源功能量程变化：1.0 ms

　　高速ADC脉冲串测量速率：

　　测试测量仪器2651A的通用技术指标

　　触发和同步技术指标

　　触发：触发输入至触发输出：0.5μs，典型值。

　　同步：单或多节点同步源变化：<0.5μs，典型值。

　　编程

　　测试脚本编辑器(TSB)：集成开发环境，用于创建、运行和管理TSP脚本。

　　TSP Express(嵌入式)：无需编程或安装，即可快速、简便地执行常见的I-V测试。

　　其他软件接口：TSP Express(嵌入式)、Direct GPIB/VISA、Read/Write，利用VB、VC/C++、VC#、LabVIEW、LabWindows/CVI等读/写。

　　系统扩展

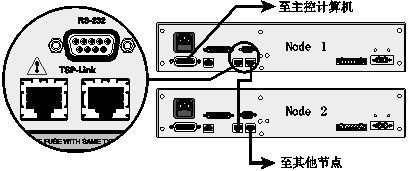

　　利用TSP-Link扩展接口，使支持TSP的仪器之间能够进行触发和通信。参见下图：

　　通用技术指标

　　USB：USB 2.1主机控制器，支持外部数据存储。

　　接触检查：1ms最小测量时间；5%基本准确度。

　　PC接口：IEEE-488.1和.2；LXI Class C Ethernet；RS-232。

　　数字I/O接口：输入/输出引脚：14位 I/O。最大5.25V。

　　电源：100 V至250 VAC，50 Hz – 60 Hz(自动检测)，最大550 VA

　　制冷：强制风冷。侧面和顶部吸入，后背板排出。

　　EMC：符合欧盟EMC指令。

　　安全：UL认证，符合UL61010-1:2004标准符合欧盟低电压指令。

　　质保：1年。

　　尺寸：89mm高× 435mm宽× 549mm深(3.5 in × 17.1 in × 21.6 in)。台式配置(含把手和支脚)：104mm高× 483mm宽× 620mm深(4.1 in × 19 in × 24.4 in)
重量：9.98kg (22 lbs).

　　环境：仅限室内使用。

　　校准周期：1年。

　　2651A型支持GPIB、LXI、数字I/O，以及吉时利的TSP-Link，用于多通道同步.
