力科LabMaster 9 Zi-A示波器提供36GHz带宽

新的采集模块提供了更高的带宽和最佳的效能；4通道36GHz带宽是光波相干调制分析的理想的配置

纽约，Chestnut Ridge，2011年，7月1日—力科公司很高兴地宣布，创新的LabMaster 9 Zi-A模块化示波器系统新增36GHz，4通道型号，实现在相同的通道密度上提供更高的带宽。新的36GHz带宽性能比力科之前提供的同等通道密度上的带宽高出20%，是目前世界上4通道最高的带宽，这使得力科在客户需求方面走在了前面。另外，LabMaster 9 Zi-A还具有其它重要的技术和性能优势。

更高的带宽可以满足客户对数据速率为28+GBaud(112+Gb/s) 的光波相干调制分析和10-28Gb/s的NRZ串行数据测试的需求。这种高速率系统的开发正被云计算和移动设备通讯的需求所驱动，相应对示波器的多通道高带宽的需求迫在眉睫。IEEE 802.3ba标准和光学互联网络论坛(OIF)对100GbE的推荐是这些领域中的技术驱动者。

在一个LabMaster 9 Zi-A系统中可以通过配置新的采样模块来提供最高10通道36GHz带宽，80GS/s采样率，或20通道20GHz带宽，40GS/s采样率，包括最高512Mpts/ch的分析存储器，并且兼容之前您已购买的LabMaster 9 Zi-A “Master”采样模块。另外，需要超过36GHz带宽的客户也可以购买最高5通道45GHz带宽120GS/s采样率的LabMaster 9 Zi-A模块化示波器系统。

4通道36GHz带宽是光波相干调制分析的理想配置

对于新的36GHz LabMaster 9 Zi-A从采样模块来说，最流行的系统配置是4通道36GHz带宽的LabMaster 9 Zi-A模块化示波器系统，它可以同时捕获DP-QPSK或16-QAM光相干调制传输系统4路信号。36GHz的LabMaster 936SZi-A增加的带宽相比于30或32GHz的方案来说，可以提供更快的上升时间、改好的信号完整性测试并增加I/Q眼图和IQ星图分析中的频谱内容，特别是使用附加的前向纠错(FEC)的32GHz分支。 ChannelSync 架构提供了极高的相位稳定性，这对于DP-QPSK或16-QAM光波传输中的同向(I)正交(Q)相位移键控支路的精确测量是必须的，因为DP-QPSK或16-QAM光波传输中的小相位误差会在星座图的不精确的符号上放大表现出来。

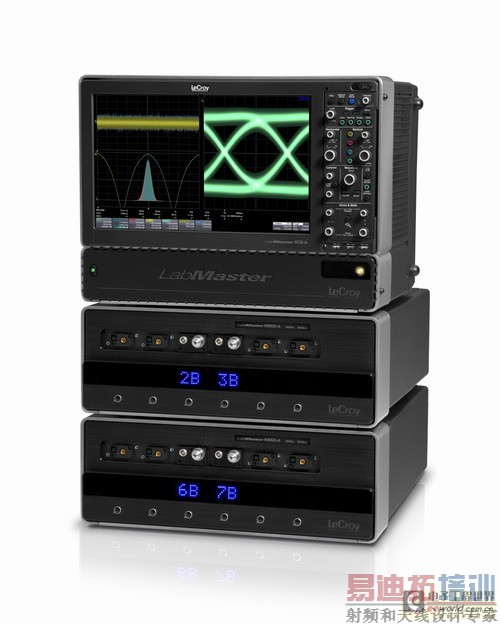

以上描述的功能可由两个LabMaster 936SZi-A从采样模块和一个LabMaster 9CZi-A主控制模块获得。另外，ChannelSync 架构使用10GHz的分布式时钟为全通道提供了精确的同步。

最高10通道36GHz带宽满足最前沿的多通道的高速串行数据测试

提供了高达20通道20GHz带宽和高达10通道36GHz带宽的特性对于大规模多通道的串行数据分析极为有利。36GHz带宽为当今使用8-10Gb/s多通道系统，并可能在将来需要对4通道25-28Gb/s串行数据系统进行测试的开发者提供了尽可能的投资保护。在这种情况下，36GHz带宽提供了这些更高速度信号的增强的频谱内容，10个通道提供了观察4通路同时通讯的可能，从而可以分析串扰或测量在多个并行串行数据通路之间的变化而不需要使用昂贵的外置差分放大器或探头。

模块化、灵活性、可升级性

新的LabMaster 936SZi-A从采样模块配合LabMaster 9Zi-A主控制模块使用，该主模块包括了前置面板控制、15.3” WXGA显示器、ChannelSync 10GHz分布式时钟架构、服务器级CPU。该主控制模块还可以和之前发布的LabMaster 13-45GHz从采样模块一起使用。

所有的LabMaster 9 Zi-A模块化示波器系统使用了“主”和“从”的配置，目的是依托这种配置来实现最高20个通道上拥有13-45GHz带宽，768Mpts/Ch的采样率以及分析存储器。在任何情况下，LabMaster 9 Zi-A都装配了一个使用Intel Xeon X5660处理器的服务器级CPU(2.8 GHz每核，6核处理器，每个CPU两个处理器=33.6GHz有效时钟速度)，24GB RAM(可选192GB)。配合力科专有的X-Stream II 流架构，CPU可以通过LabMaster 9 Zi-A产生海量采集数据来证明其强大的实力。

完整的系统可以简捷地连接起来以组成一个可用的独立示波器包，且不存在普通的输入通道或带宽方面的限制—而操作则与传统的示波器毫无二致。所有的波形都可在内置的15.3” WXGA显示器上观察，也可在各种各样的可选的或用户提供的显示设备上观察(分辨率最高2560x1600)。升级和投入保护程序可以降低初始的投入和保证日后的扩展。这套完整系统的设计从一定复杂度和集成度的角度来讲，在实验室设备中可谓前所未有。

ChannelSync 架构提供了精确的同步

LabMaster 9 Zi-A中的ChannelSync架构超越了独立的示波器架构，即使20个不同的通道也可同步。一个10GHz的分布式时钟在主采样和主控制模块中产生，并被分布到5个其他的从采样模块中。从模块被主模块自动识别，软件方面提供了简单的校准，以修正所有采样模块间的任何的静态的采样误差。10GHz时钟频率—比常用的用来同步实验室仪器的10MHz参考时钟快1000倍—确保了所有采样模块间的高精度时基和同步。从而得到了所有通道间极低的抖动275fsrms，并可使最高20个示波器通道全部协同工作，就像一个单独的传统示波器，这对于对时间和相位稳定性要求极高的测量应用来说极为理想。
