泰克65周年 重磅推业界精度最高示波器

录入:edatop.com    点击:

    "……这个DP-QPSK项目将会使用到更高的带宽,所以我需要4个通道的低AD……”
                                               – 光纤网络设计师,通信设备制造商

    “……涉足12G SAS并且需要精确刻画收发机部件上升时间的性能……”
                                                   – SerDes设计师,存储系统公司

    “……目前基于40GBASE-CR4运行,最终将采用100GBASE-KR的元件。40Gb/s和100Gb/s的信号是四条10或25Gb/s的通道……”
                                        – 以太网系统架构师,半导体材料制造商

    “……我的低压信号是40-50mVpp,而且我需要低噪声的5mv垂直分辨率测量方案……”
                                                       – 高级硬件工程师,网络公司

    如今,随着高速通信、宽带射频技术、以及串行数据带宽的发展,确确实实给示波器的发展带来了巨大的机遇和挑战。

    高速通信:使带宽需求呈指数级增长;同时,远程数据网络也在竭力满足视频点播、“面对面”视频会议等方面的增长需求。而工程师们面对复杂数据传输和更小的冗余量,需要新的抖动分离方法;以及4x25G或更高的带宽。

    宽带射频技术:提高了使用的带宽,又使雷达成像技术得到了更广泛的应用。工程师们也希望能在在先进的雷达中使用宽带线性调频技术,以获得更高的分辨率。

    串行数据带宽:使低速复杂的并行总线转换至简单的速度高达数G的高速串行总线,其“指日可待”的应用终于成为现实。而标准的迅速扩散意味着复杂度增加,工程师们需要更快的边沿、转换速率影响EDA建模、封装、PCB设计、测试测量工具。

    高端示波器的标准有哪些

    整个电子行业对速度及性能的不懈追求正不断改变高端示波器的标准。虽然当评估示波器时,带宽曾经是客户和销售商关注的“关键指标”,然而捕获和分析当今最快串行和光信号所需要的精确度(即:测量精确度和信号完整性)已经成为当前最重要的因素。

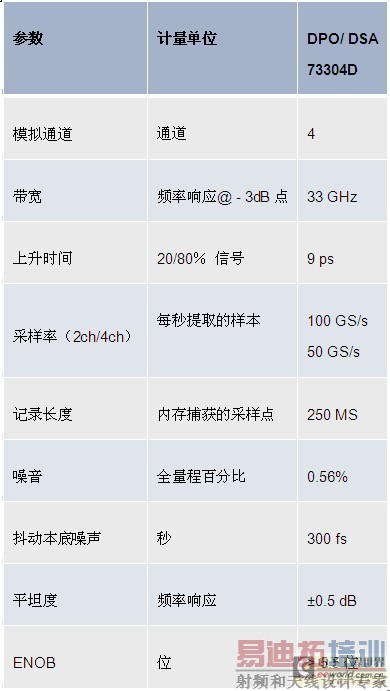

    当选择示波器时,工程师应评估的关键参数概述如下表所示:



    高速信号很容易产生信号完整性问题,因为它们涉及快沿和极窄的单位间隔或位次(bit times)。随着通信链路数据速率的增加,将增加两件事的发生:用户界面缩小,信号上升时间减少。此外,这也使得接收机的工作更加困难,因为它试图以更小的裕量,用非常快的数据速率将 1 与 0(零) 进行区分。

    使问题复杂化的事实是,当被传输信号进入接收机时,可能产生多个信号完整性问题。这些信号完整性问题可能包括当此信号流经电路板或从硅芯片进入封装引脚再进入电路板时产生的信号衰减。通道内的信号衰减是一个非常严重的问题,必须加以解决。

    随着第三代串行数据标准的出现,8-10 Gb / s正逐渐成为行业标准。在光通信市场中,因以太网(Ethernet)发展到 4 × 25G(100GbE),设计人员需要能够使用高达 32 Gb / s 的比特率对信号进行测试。同时,高速 FPGA 和宽带射频也推动了极限值的扩大。泰克公司的 DPO/DSA73304D 为这些高端应用程序提供业界最精准的测量性能。 [p]

    泰克的解决方案

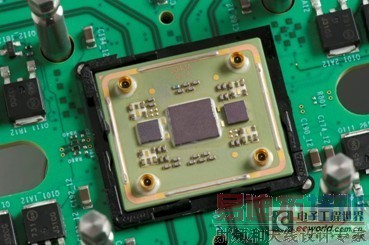

    泰克公司为了提供业界领先的 DPO/DSA73304D 示波器性能,采用了 IBM 8HP 锗化硅技术。这是一种 130 纳米锗化硅双极互补金属氧化物半导体(BiCMOS)工艺,利用 200 GHz 的 FT  转换速度提供了 2 倍于上代产品的性能。

    锗化硅(SiGe)技术利用可靠性高且成熟的制造工艺,提供能与特殊材料(如:磷化铟(InP)和砷化镓(GaAs))性能媲美的性能级别。与其它方案不同的是,锗硅BiCMOS工艺提供了在一块芯片上同时制备高速双极性晶体管和标准CMOS的途径,从而使一系列同时具备高集成度和极致性能的电路成为可能。正是这二者的结合,使泰克公司能够在长达十多年的时间内持续且可靠地提供功能丰富的高速数据采集系统。



    由于实现了向8HP的转换,DPO/DSA73304D示波器可以提供卓越的信号采集性能和分析能力。它帮助设计人员利用全部四通道前所未有的捕获功能够捕捉实时信号,并且利用业界最高的波形捕获能力捕获更多信号细节。利用一套工具集(为提供更快的设计和一致性测试而设计)实现设置、高速串行数据设计的捕获及分析的自动化。主要性能包括:

     双通道高达 33 GHz 和 100 GS / s,所有四通道 > 20 GHz 和 50 GS / s
     小于9 ps的上升时间(通常为 20/80)
     低于 0.56% 的垂直噪声,≥5.5 的有效位数
     30 多个可定制特殊应用软件分析包
另外, 新型 DPO/DSA73304D 平台兼备业界领先的实时示波器信号完整性和计时精度,使用户能够更准确和更有把握地完成他们的设计。它可以帮助他们:
     利用业界最精准的捕获系统,发现感兴趣的重要信号,此类捕获系统的特征是采用了在示波器和探头中使用的可靠锗化硅技术。
     使用市场上最佳综合触发系统,捕获高速信号评估所需的精确的信号事件。
     利用高采样率搜寻记录,以确定关键事件/错误,用于系统验证。
     利用 30 + GHz 示波器中最高信号与嗓音的比值,快速分析关键测量结果。它能够提供高灵敏度、低噪声的测量结果,这样的结果为高速光纤的准确定性及能源和串行数据测量的执行提供依据。

    65周年的又一突破

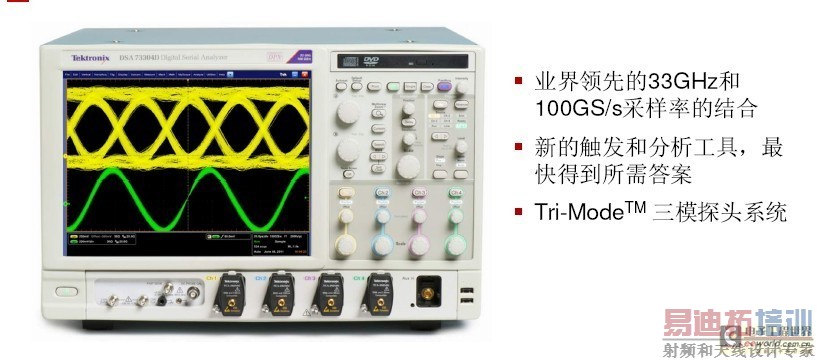

    在泰克公司成立65周年之际,其推出了这款号称是业界精确度最好的示波器DPO/DSA70000D 系列。



    “通过在一台实时示波器上结合业界最佳信号完整性和定时精确性,我们为客户提供了他们所需的突破性测试仪器,使其准确且更有把握地完成最前沿的设计,”泰克公司示波器产品总经理Roy Siegel表示,“我们会继续创新之路,采用8HP 锗化硅技术实现领先的 ASIC 设计,提供更卓越的精准水平。”

    作为示波器的领先企业,泰克理解工程界的需求和挑战,并继续推出新的产品和方案,以应对行业需求。泰克致力于技术创新和质量保证,这些成为公司65年来的竞争优势与优良传统。

    《泰克推出业界精确度最高的33GHz示波器》: http://www.eeworld.com.cn/Test_and_measurement/2011/0803/article_3126.html

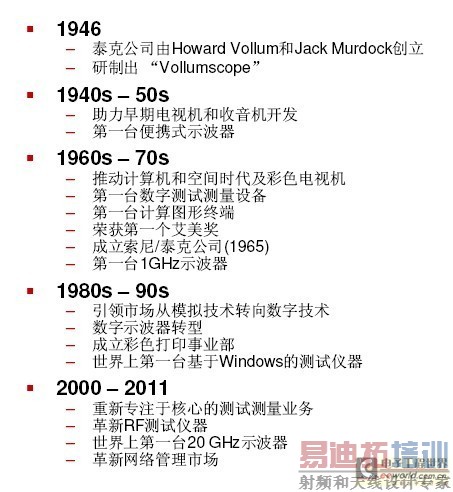

附:泰克 65 周年创新历程
