日置存储记录仪MR8875-30应用实例

下面为大家介绍升级后的存储记录仪MR8875-30的应用实例。

MR8875-30可以长时间记录外加在设备上的电压、超电导材料的电压下降、接点的电压下降等微小电压波形。新升级的MR8875-30特别加强了FFT分析功能，对于同时输入的信号可实现4种现象的分析同时测量，并结合测量环境通过运算减少误差，此外更有丰富的窗函数，Running频谱等一系列新增功能。为广大用户更好的解决实际测量问题。

言归正传，此次实测案例的重点是记录设备的特性评估、超电导材料的评估、接点的电压下降（接点电阻测量）等μV等级的电压。而且还需要同时测量温度和其他电压。

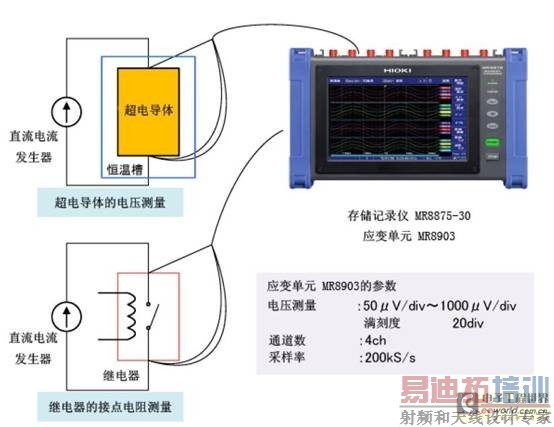

简易接线图示如下：

如图所示，我们通过在存储记录仪MR8875-30 上安装应变单元MR8903，可测量并记录微小电压波形（测试线为非标配产品）可以使用市售电线（指标参数等详情可来电咨询）。连接线需自备。保护端子的鳄鱼线请和黑色端的鳄鱼夹线连接。

使用仪器
数据记录仪：MR8875-30
应变单元：MR8903（4ch）
电压 温度单元：MR8902（15ch）
（测量其他的电压、温度时，请增加选择MR8902）
