力科发布HDO8000电机驱动功率分析仪软件

    8通道，12-bit分辨率，高清晰度示波器平台具备了对于三相电机驱动的功率分析仪能力

    力科（Teledyne LeCroy）今天发布应用于HDO8000示波器的三相电机驱动功率分析仪软件。HDO8000混合信号示波器，具有8个模拟输入通道，12-bit分辨率，以及高达1GHz的带宽，是电机驱动嵌入式控制及功率部件调试的极佳方案。有了三相功率分析仪能力以及集成了电机速度和扭矩后，整个驱动系统能够被更加快速和容易的得到验证和调试，且可执行更加广泛的驱动和电机功率及效率的测量。

    HDO8000及电机驱动功率分析仪软件将被电机，电机驱动，变频驱动，变速驱动，工业自动化以及运动控制等设备制造商所使用。设计中（汽车，电动工具，家用电器，电梯，风扇，吹风机，压缩机，水泵，等等）集成了电机的设计工程师将使用该产品进行专有控制的验证并完善整个电机系统的设计。

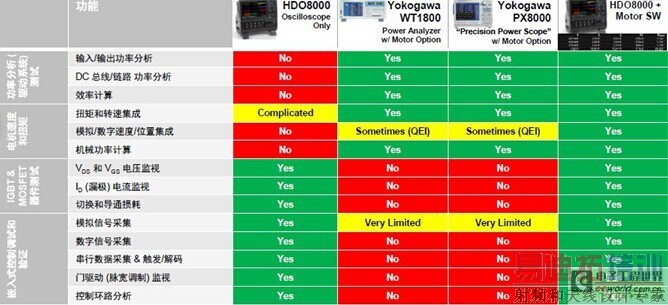

    和传统功率分析仪不同，该功率分析仪的测量精度相对较低，但其功能较功率分析仪更全面，完全可以应付一般研发用，包括“预一致性”测试或调试等。而且除了功率分析功能之外，其还是一台完整的示波器，达到节约投资的目的。如图所示，力科展示的其与横河功率分析仪之间的对比。

    我们可以看出，配备电机驱动分析软件的HDO8000的功能最为完整。

对整个驱动系统验证和调试的能力

    一个完整的驱动系统是三相功率电子，电机/机械模拟和数字传感器，以及嵌入式控制，且附有复杂的模拟，数字，串行数据和脉宽调制（PWM）信号的组合。示波器能够捕获更高速率的嵌入式控制系统或者功率半导体的活动，但是直到现在仍旧不能够测量功率驱动和效率。功率分析仪仅是一个单一的仅用于测量“黑盒子”驱动的输入/输出的功率和效率的使用工具，无法提供足够的应对嵌入式控制和驱动系统调试所需要的强大的波形捕获能力。

    带有电机驱动功率分析软件的HDO8000示波器能够从驱动功率部件，单个的功率晶体管以及嵌入式控制系统中捕获波形，并能够只需要一台高性能设备，即可执行对功率部件波形的三相功率分析，能够实现对整个电机的所有部分的调试与分析。

灵活的设置能力

    直观的，图形化的用户接口提供了设置/连接向导。设置功能提供了任何单相或者三相驱动输入和输出的任意组合。而且支持二瓦特计法表方法和三瓦特计法表方法，以及标准的火线-火线，火线-零线的电压转换。使用二瓦特计法表测试方法和HDO8000示波器的8个输入通道能够测量驱动的输入/输出以及电机输出效率。

最完整的电机机械集成

    几乎所有类型的速度，旋转或者位置传感器，包括模拟和数字（脉冲）转速，无刷DC（BLDC）霍尔传感器，正交编码接口（QEI），以及旋转变压器被简单的集成到了电机驱动功率分析仪软件中。此外，霍尔传感器以及QEI信号能够通过数字输入的集成，保护珍贵的模拟输入通道免受其它信号的影响。

超越“数值”— 更多信息

    各种电压，电流，功率（有功，视在，无功），相位角/功率因素，以及效率等参数可以从捕获的电压和电流波形中计算得到，并显示在一个表中。而且这个表是用户可设置的，并且和所捕获的波形同时被显示，这和一般的功率分析仪所能提供的信息是等效的。

    此外，显示任意一个周期测量参数的变化的波形也能够被显示，只要简单的选择表中的任意一个值即可获得。这些波形和HDO8000示波器捕获到的其它波形在时间上是关联的，因此能够用于关联复杂的驱动行为特征与其它控制或者功率系统波形，以及调试驱动系统的问题。每一个测量组的统计细节亦能够被显示。这些额外的信息远远超出了一个功率分析仪所能够提供的。

动态驱动响应分析

    HDO8000的长采集内存（高达250 Mpts/Ch）为电机和驱动的动态响应分析提供了独特的能力。比如说，在10 MS/s的采样速率下可以连续捕获25秒的波形。这使得我们能够对动态驱动的行为特性有一个全面的理解，比如启动，负载的应用，或者负载快速变化条件下，以及理解驱动响应问题与控制系统指示或者功率部件失效之间的关联性。

探头

    标准的力科无源或者有源电压探头以及电流探头可以被用作功率的测量。在许多中情况下，嵌入式控制系统和功率部件调试时的功率测量是需要探头的，因此不必需要重复投资探头。其它的电压和电流测量器件（电位或者电流变压器，电流传感器，Rogowski线圈，等等）也可以很容易很简单的集成到HDO8000示波器上。

    力科的HVD系列探头提供了1000VRMS的隔离，最大2000VPK-PK 差分电压额定输入以及1%的增益精度。这些探头具有极高的性能且具有合理的价格。

目标使用者

    包括驱动研发人员（电机驱动、变频驱动、变速驱动、逆变驱动）以及设计工程师（逆变部件、控制系统、驱动及电机设计等。”

    该软件已经在位于纽约的Chestnut Ridge电机实验室进行测试，力科表示已经在世界范围内的几个关键客户现场完成了“alpha”版本的测试。我们将于2014年10月早些时候发布该软件的“beta” 版本，任何已有HDO8000的用户都可以免费使用90天，作为“beta” 版本的一部分。

    预计2015年1月，电机驱动功率分析软件将开始销售，预计销售价格 为$6500，只与HDO8000示波器配合使用。
