调制波 电源纹波 上电时序测量新体验

　　为什么使用示波器时电源纹波不能直接一键捕获、多路上电时序前后分析对比这么麻烦、分析调制信号时波形对比度这么差呢？事实上，用户的每一次体验感，都是产品隐形的提升空间，对于上面这个三个问题，，这里跟大家分享用ZDS3000/4000系列示波器测量的新方法、新体验。

　　一、电源纹波自动捕获

　　经验丰富的工程师都知道，测量电源纹波时，无法通过【AutoSetup】功能来自动捕获纹波（如图1）。这对于不熟悉示波器的工程师和产线测试人员来说，是非常痛苦的。

　　ZDS3000/4000系列示波器不一样，它可以自动捕获纹波。如图2所示。

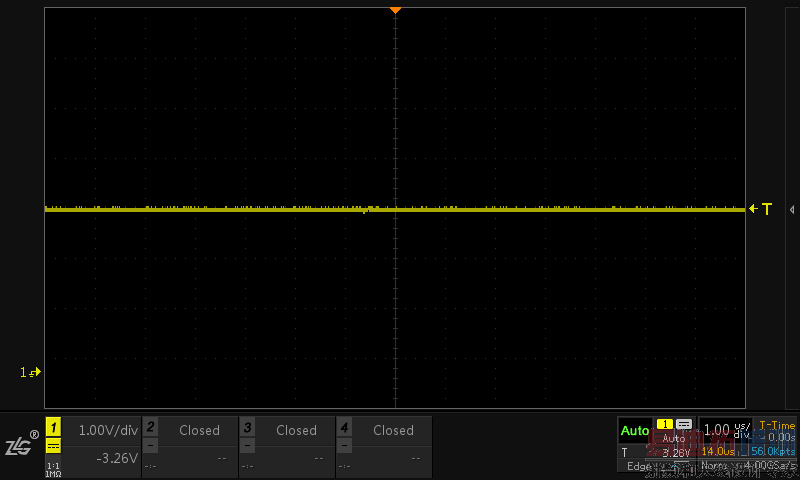

　　图1传统的捕获模式

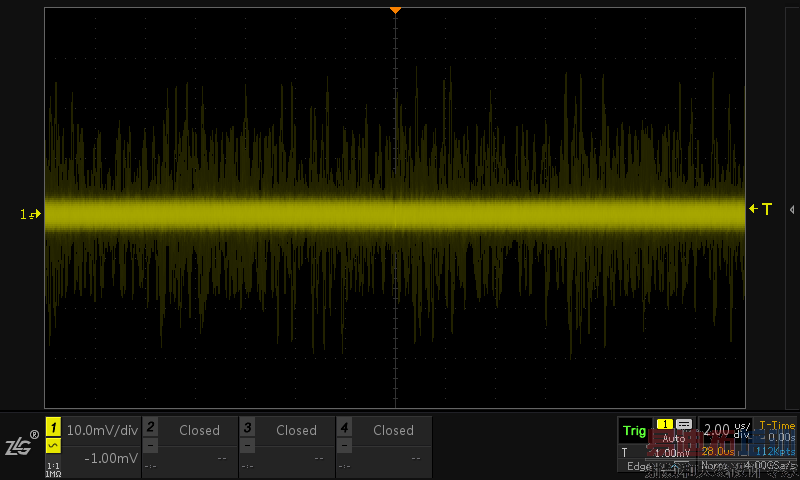

　　图2最新捕获方式

　　（1）基本设置

　　在常规测试过程中，一键捕获波形后【通道耦合】默认为“DC”耦合，并不适合需要使用AC耦合的电源纹波，因此测量前需要对示波器进行设置。电源纹波自动捕获只需要设置一个参数后续均可持续使用，无需重复设置。

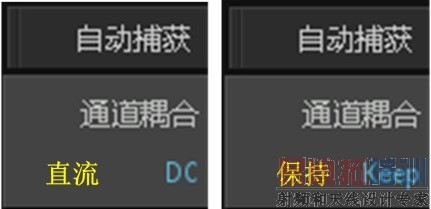

　　图3 自动捕获参数设置

　　“DC”表示【Auto Setup】时，所有通道使用直流耦合方式采样并识别波形。

　　“Keep”表示【Auto Setup】时，所有通道保持当前通道耦合方式采样并识别波形。

　　（2）实例测试

　　1.使用ZDS4054 Plus示波器，测量Demo板的3.3V电源纹波，如下图4所示，注意使用弹簧地接地，并使用X1档位。

　　图4接线图

　　2.选择输入通道（这里为通道【1】），将【通道耦合】选择“AC”。

　　3.点击【Utility】进入系统设置界面，点击【系统】后点击【自动捕获】，此时可选择通道耦合为“Keep”。

　　4.点击【Auto Setup】，一键捕获电源纹波，如图2所示。

　　5.后续的电源纹测试捕获只需按【Auto Setup】即可实现。

　　二、一键暂存多通道波形

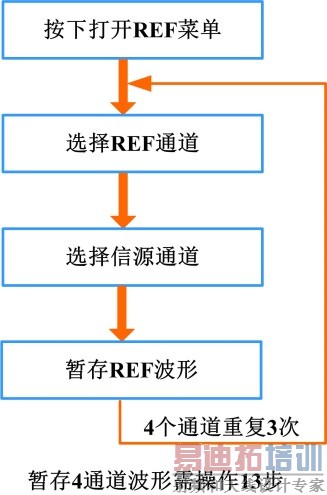

　　在进行4通道上电时序波形对比测试时，传统的多通道暂存波形用户需进入Ref菜单一个一个设置暂存，保存4路波形至少需要13步才能完成如图5所示，操作繁琐，耗时长。

　　ZDS3000/4000系列示波器只需1步，点击一键轨迹【Trace】即可同时暂存多通道参考波形。

　　图5传统暂存方式

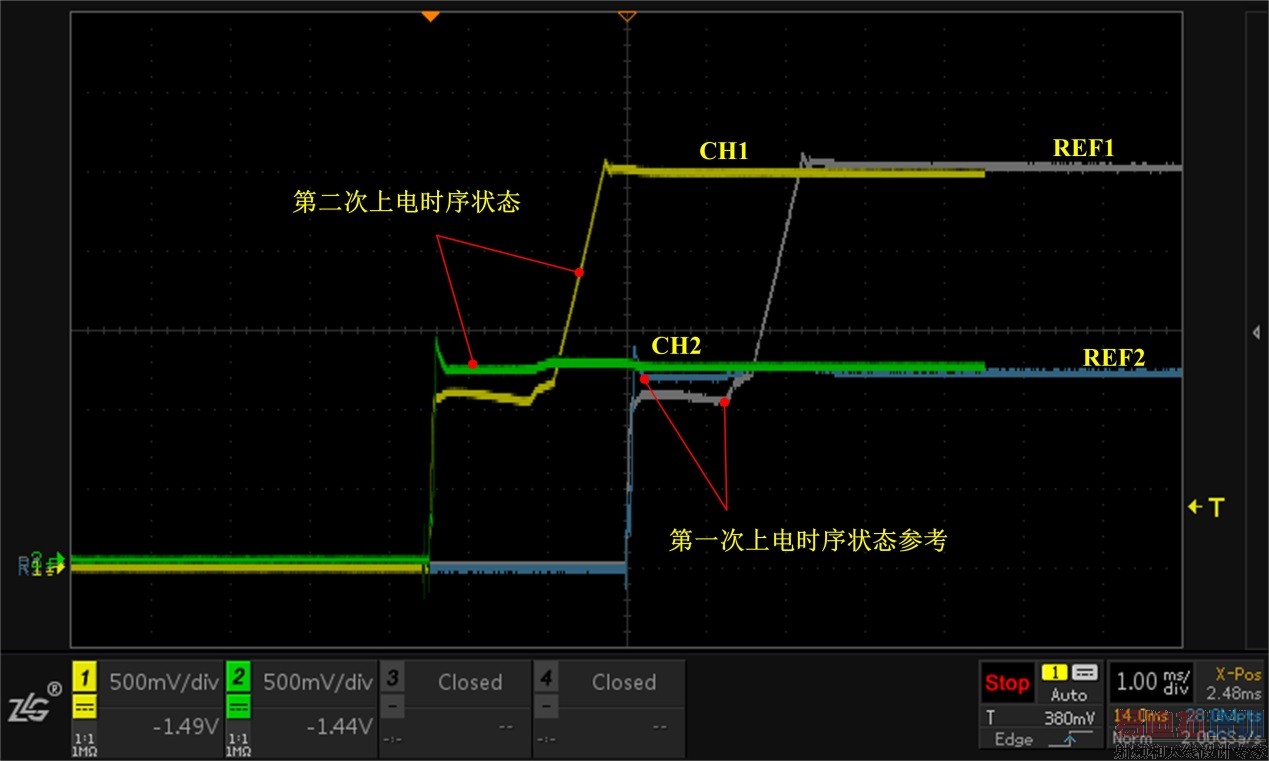

　　如图6所示为电源上电时序图，在单次采样【Single】下捕获信号，通过一键轨迹暂存多路参考波形，可对比前后两次上电时序的变化情况，快速分析电源上电的稳定性。

　　图6上电时序前后对比

　　（1）基本设置

　　一键【Trace】暂存波形，可同时暂存所有打开通道的波形，也可以只暂存一个通道的波形，具体如下设置：

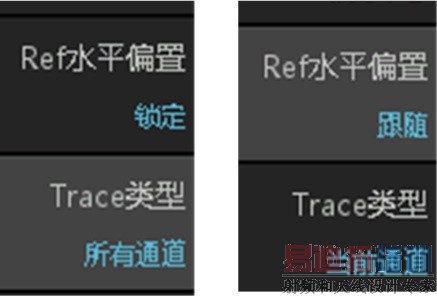

　　1.点击【Utility】后点击【系统设置】进入系统设置界面，可看到如下图7参数。

　　图7暂存波形设置

　　2.其中【Trace类型】包括“当前通道”和“所有通道”。

　　当前通道：只保存当前最后操作的一个通道轨迹到Trace中；

　　所有通道：将所有通道轨迹分别保存到REF1、REF2、REF3、REF4中。

　　注意：当【Trace类型】选择“所有通道”时，按下【Trace】后，原REF1~4的暂存参考波形会被覆盖。

　　三、波形亮度单独可调

　　传统示波器各个通道的波形亮度（百分比）是同步调节的，通道间对比度相近，不利于信号的观察对比与分析。ZDS3000/4000系列示波器支持通道亮度单独可调，步进精度可达1%。特别适用通讯测试行业如调制信号（AM、FM、PM、FSK、PSK、ASK、PWM）等的观测。

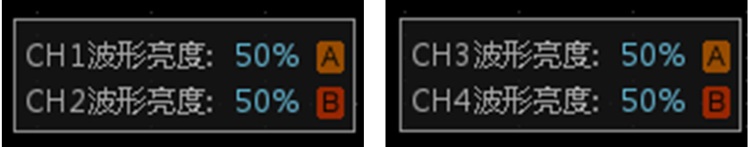

　　图8波形亮度调节

　　特色：营造良好视觉效果，缓解视觉疲劳，适用于需要长时间使用示波器的测试岗位。

　　l测试实例

　　如图9所示为调制（FM调频）信号的测试实例，图中波形亮度皆为50%，可以感觉到通道间波形亮度对比度相近，视觉效果较差，观察较为吃力，特别是产线测试工程师长期观察眼睛容易疲惫。

　　注：其中CH2（绿波形）为调制前的原始信号，CH1（黄波形）为调制后的信号。

　　图9两通道波形

　　为了达到良好的视觉效果，我们可以提高CH2（绿波形）的亮度，同时降低CH1（黄波形）的亮度，形成较高的对比度。

　　如图10所示波形，整体界面波形亮度舒适，通道信号主次分明，长时间观察也不易形成视觉疲劳。

　　图10波形亮度调节

　　l调节设置

　　按下按键面板的【Intensity】键可弹出调节界面，两次连续按下【Intensity】可进入波形CH1和CH2亮度调节界面，三次连续点击可进入波形CH3和CH4亮度调节界面。

　　本次使用CH1和CH2通道。通过旋转旋钮A将CH1的亮度调低，旋转旋钮B将CH2的亮度调高即可，如图11所示。

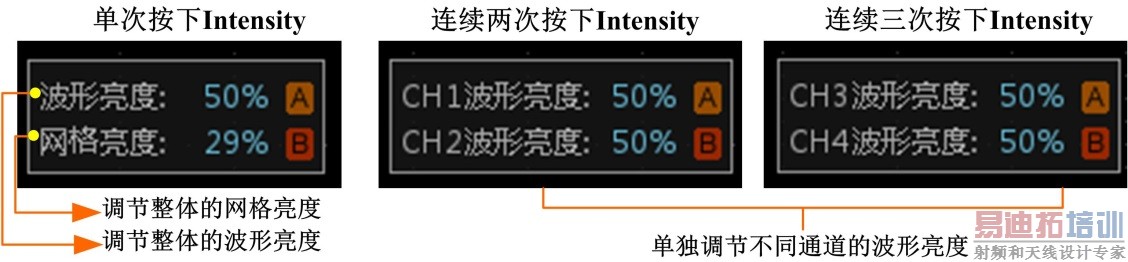

　　图11波形亮度调节界面切换
