世平推出基于ADI的心率感测SoC解决方案

录入:edatop.com    点击:

  大联大旗下世平集团推出ADI光学反射式心率感测(Photometric)SoC解决方案,在方案中整合了LED、Photodiode及Analog Front End等,并与第三方合作开发PPG(PhotoPlethysmoGraphy)动态心率测量模块。此解决方案具备PPG信号转换心率及移动噪声过滤(Motion Rejection) 算法,并拥有BLE(Bluetooth Low Energy)传输接口及低功耗特性,能协助客户快速开发智能手环/手表、健康照护等穿戴装置。

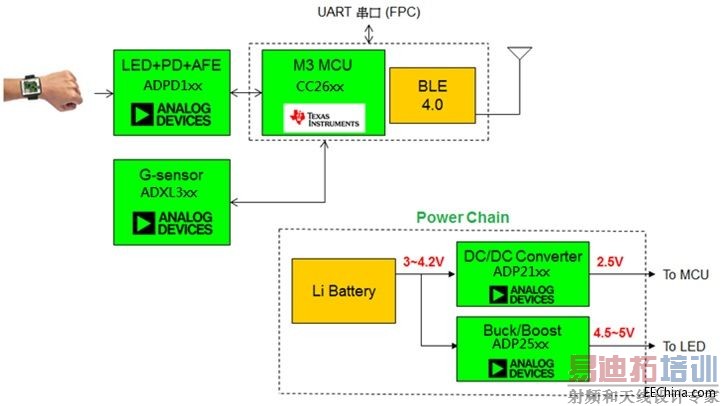

  图示1-大联大世平代理的ADI的光学反射式心率模块的主要方块图示

  二、功能描述:

  1. 非接触式光学心率侦测(Optical Heart Rate Monitor)。

  3. 内建算法:PPG(光电容积描记)转换心率、移动噪声过滤、蓝牙心率标准协议。

  2. 采用G-sensor动态补偿,支持计步器功能(需额外加载算法)。

  4. 蓝牙(BLE)4.0数据传输。

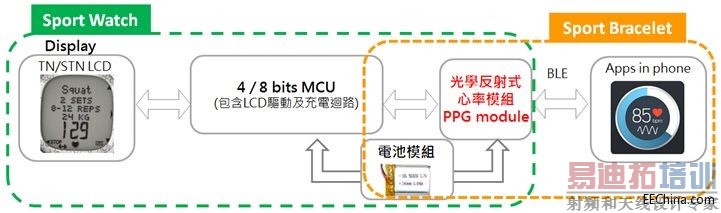

  图示2-大联大世平代理的ADI的光学反射式心率模块的运动手表/手环应用架构图示

  三、重要特征:

  1. 内建LED+PD+AFE光学式集成IC (Photometric)。

  2. 支持动态连续心率测量。

  3. 高精准度:与ECG心跳带比对,准确度高达98.5%。

  4. 快速信号测量:第一笔心率信号反应时间<10秒。

  5. 超低功耗:5mA。

  180mA锂电池可连续使用36小时。

  240mA锂电池可连续使用48小时。

  6. 小型化尺寸:22Φ x 3.8mm(暂定)。

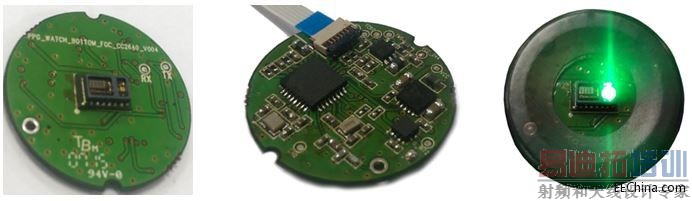

  图示3-大联大世平代理的ADI的光学反射式心率模块SOC解决方案图示
