日置(HIOKI)近期新品?化学阻抗分析仪IM3590

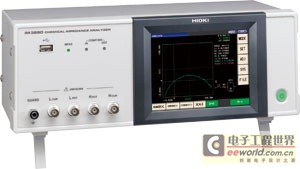

日置(HIOKI)近期推出新品化学阻抗分析仪IM3590。
是以普通电池,充电电池,燃料电池以及电气双层电容等材料或零件,防腐蚀,电镀等表面处理的电气化学领域等作为主要市场。具备Cole-Cole plot*1和等效电路分析*2等功能,也适用于研究开发领域的特别分析中。能够测量肉眼无法看见的电气化学系的被测物的化学特性。此外,IM3590的基本精度是±0.05%,测量频率为1mHz~200kHz,最快测量速度2ms。
(注1)Cole-Cole plot:将在各种频率下测得的阻抗以复数平面显示的图。
(注2)等效电路分析:将被测物替换到电阻/电容/线圈的复合电路中称之为等效电路。求取该等效电路的各要素的值称为等效电路分析。
■ 阻抗分析仪的定义
阻抗分析仪是指能在连续变化测量频率和测量电压的同时,观察被测物的特性,通过扫描测量,扫频测量的结果求得被测物构成要素的值将等效电路分析作为其主要功能。
※ 阻抗:在交流电路中,将电流通过的阻碍量化的表现。单位是欧姆(Ω)。
IM3590特点
● 可从低频1mHz开始测量
能对应离子运动等电气化学阻抗测量所必须测量的低频1mHz。另外,上限频率可达200kHz,溶液电阻等也可测量。
● Cole-Cole plot等各种图表显示
可进行最多801点的扫频测量,能够用Cole-Cole plot显示。另外,能够进行电平扫描测量或间隔测量。
● 包含电感率,导电率在内有18种可测量项目
能测量电感率ε,导电率σ并追加了可测量参数Z,Y,θ,Rs(ESR),Rp,Rdc(直流电阻),X,G,B,Ls,Lp,Cs,Cp,D(tanδ),Q,T。
● 电气化学材料以及零件的等效电路分析
准备了4种电气化学零件的模式,可将电荷移动电阻,半导体电容等分离并分析。普通电路元件材料以及零件的等效电路分析备有5种。
■ 主要用途
将下述电气化学分析领域作为市场针对研究开发的特性分析下
普通电池,充电电池,燃料电池以及电气双层电容等材料或零件
防腐蚀
电镀等的表面处理
