如何用电子负载来测试电池的容量

　　日常生活中经常会看到各种各样的电池，各种电池都有各自的容量，同一种电池，放电电流不同，放出来的容量也会不同，平常我们使用的电池容量是怎么测试出来的呢？

　　电池有很多参数，如电池的标称电压、电池容量、最大输出功率等等。大多数人最关心的也许是电池容量，电池容量是在一定条件下（放电率、温度、终止电压等）电池放出的电量，即电池的容量，通常以安培 小时为单位（简称A H 表示）。

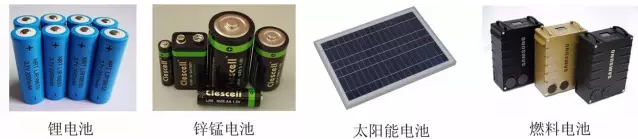

　　图1 常见电池种类

　　一、不同的放电速率，不同的容量

　　如图2所示，电池放电电流不同，所能够放出的容量不同，放电电流越大，能够放出的电量越小。

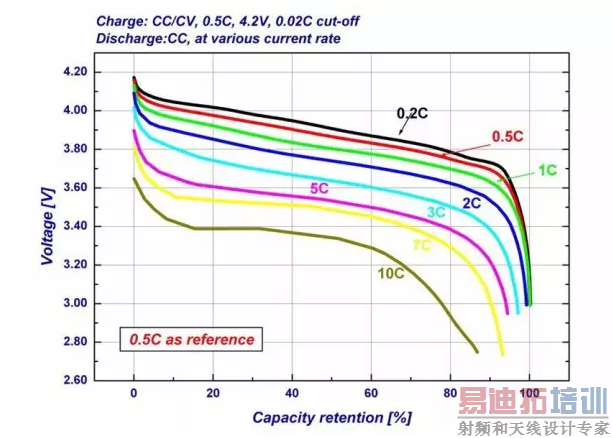

　　图2 电池放电曲线

　　二、电池容量测试

　　采用一台ZEL6011来进行电池容量测试。ZEL6011的电流分辨率最小达到0.1mA，精度为0.05%，可满足常见电池的测试需求。

　　1、测试前的接线

　　将电池的正负极直接接入电子负载输入端。在大电流下，导线上的电压降可能对测量带来影响时，由于导线上的有电压降，负载测量的电压会偏低，为了消除这一现象，可以采用远端补偿的接法来消除电压。如图3所示

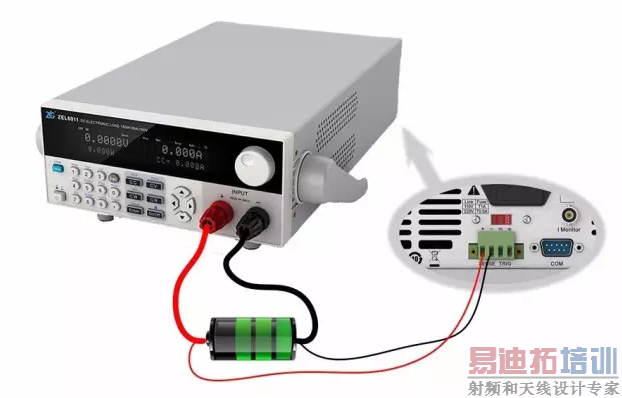

　　图3 电池测试远端补偿接法

　　2、设置停止条件

　　使用电池测试模式测试电池时，需要先设置电池放电的停止条件。停止条件有：关断电压值、关断容量值和放电时间，当三者中任意一种条件满足时，则电池放电测试停止。

　　一般的测试重点关注并设置关断电压值，关断容量值和放电时间这两个参数设置为最大即可。

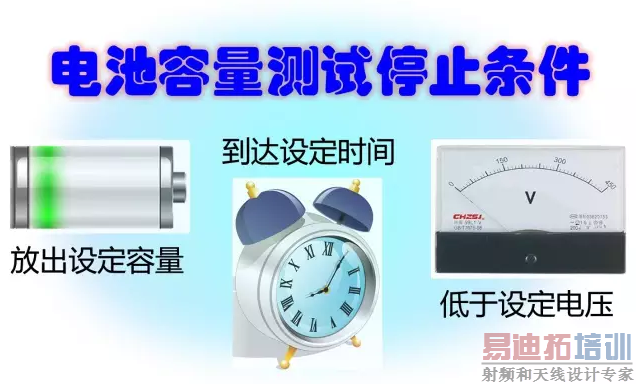

　　图4 电池容量测试停止条件

　　3、上位机显示电池放电曲线

　　使用ZEL6011电子负载的上位机进行测试。将电子负载和电脑连接后，开启上位机软件同样先设定停止条件，再启动电池放电测试，测试结束，上位机可记录电池电压和容量的关系曲线。

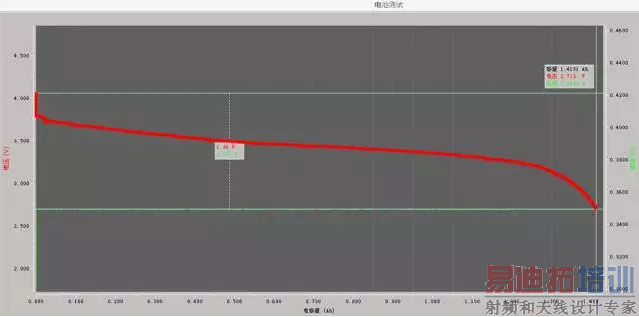

　　图5  电池测试上位机显示波形图
