交流/直流充电桩便携式检测仪

录入:edatop.com    点击:

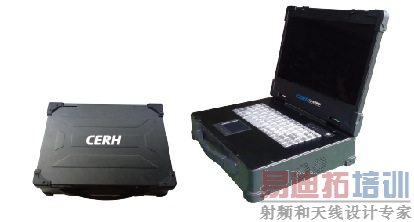

       中电瑞华便携式充电桩检测仪主要应用于交/直流充电桩产品的使用现场运行状态的检验考核及定量检验,可以帮助产品现场安装调试和验证,亦可以应用于研发及生产过程中。该测试设备严格依照相关国标要求研发生产,真实模拟电动汽车充电过程,可测量充电电压、测量CP、CC引导信号,同时可以避免实车作为检查装置因充电桩故障导致的损坏。该设备使用充电桩供电,无需外置供电。具有携带方便,检测速度快等特点。


一、产品特点

       1.1 本产品可用于交流和直流充电桩产品的功能验证、在线生产调试、下线生产检验、日常维护检验。

       1.2交流和直流充电桩便携式测试系统可通过电脑、手机实时监测通讯数据,以分析交直流充电桩在充电过程中的各种状态。

       1.3该系统可以扩展负载箱,以满足客户不同的负载需求,另外还可通过CAN总线、RS485总线、Wifi无线通讯扩展各种外围设备,以满足客户的定制化服务需求。

       1.4 交流和直流充电桩便携式测试系统能够模拟注入车辆端故障情况,以检测在不同故障模式下,充电桩的故障反应。

       1.5 交流和直流充电桩便携式测试系统具备检测数据记录功能,并可进行数据查询、报表输出。

       1.6 本系统具有计量测试单元,可对电能数据进行比对计量。

       1.7 交流和直流充电桩便携式测试系统有两种工作模式:

       A模式:模拟汽车端与充电桩进行交互检测。该状态下可以完整记录整个充电状态,数据可以实时监测,也可以离线查看。并且可以模拟车端的各种故障。

       B模式:作为中间设备进行状态监测和记录。可将充电桩和车辆交互数据进行完整的时序记录。要求将主回路电压、电流、CC、CAN信号以模拟量信号方式进行波形文件记录,软件带CAN波形文件串行译码功能(模拟量转数字量方式),并且软件可回放查看。(B模式对于客户属于选配功能)。

二、参照技术标准

       GB/T20234.2-2015电动汽车传导充电用连接装置 第2部分 交流充电接口

       GB/T18487/1-2015电动汽车传导充电系统 第1部分 通用要求

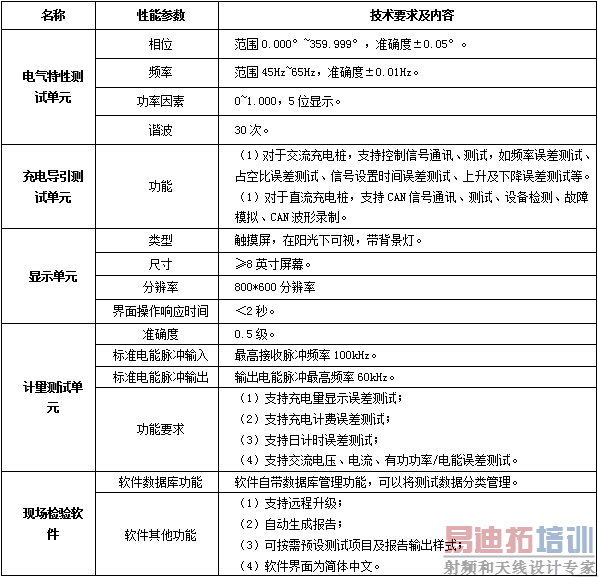

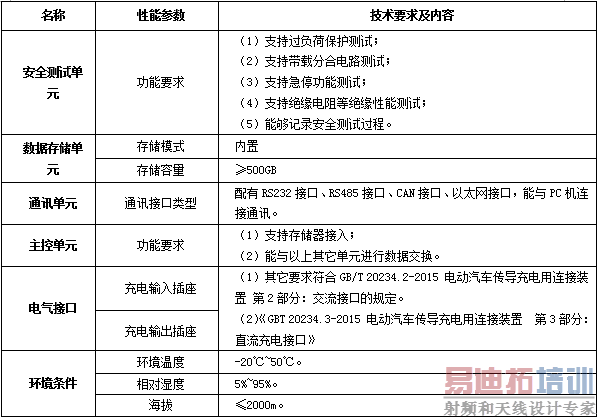

三、技术参数



关于中电瑞华

       中电瑞华电子科技有限公司(China Electronic Rayhua Technology Co.,LTD)是中国电子信息产业集团公司(CEC)下属企业,也是CEC集团内唯一专业从事测试、测量、测控的企业。公司总部位于北京,海南澄迈为公司财务核算中心,并在深圳设立有设计研发中心.分别在上海、成都、西安、武汉、杭州设有办事处。经过十多年的技术积累,拥有专门针对电力电子、通信设备、电力设备、轨道交通设备、科研军工等行业产品一系列的测试、测量、测控的软硬件系统及解决方案,是国内领先的测试测控技术和解决方案供应商,致力于为传统电源行业、军工国防研究所、新能源行业(如电动汽车、太阳能逆变器)提供测试测控解决方案。

       中电瑞华以技术创新为本,打造出QPower大功率电源测试自主品牌,以及自主研发的具有成本优势的测试及控制板卡。公司以出色的技术支持、可靠的产品和卓越的质量,帮助不同行业的用户完成更精准、更高要求的测试测量任务,同时降低产品开发风险和成本,加快上市时间。
