基于GPS－GSM的汽车短信防盗系统设计

0　引　言

我国每年都有大量的汽车盗窃案件发生，根据北京市交管局统计，2006年北京市日均发生汽车盗窃案件达10多起，严重危害了人民群众的财产安全，且近年来相关案件的发生数量大幅上升，做案手段不断升级，做案活动已向职业化、智能化、集团化发展。针对以上情况，本文设计了一种基于当前已分布广泛的GSM(Global　System　for　Mobile　CommuNIcatiON )网络和高精度的GPS(Navigation Satellite Timing and Ranging Global　Position SySTem)定位技术的汽车防盗系统。通过收发短信操作，便可实现对车辆位置的实时监测，帮助车主管理车辆，并可在车辆被盗后进行有效的追回。本系统具有很高的灵敏度、良好的实时性，且系统结构简单、成本低廉。

1　系统工作原理

如图1所示，本系统通过单片机控制继电器切换单片机与GPS模块及无线通信模块TC35i之间的通讯。在车主不需要对车辆进行监控时，单片机的串口输入和TC35i的串口输出相连。当车主离开车辆时手动驱动继电器吸合，将单片机的串口输入和GPS的串口输出连接，系统自动采集GPS位置数据后开始对车辆进行实时监测。当系统连续两次检测出由GPS模块采集到的位置信息有一定差异时，由继电器恢复单片机的串口输入和TC35i的串口输出连接，并发送警告短信息“车辆情况危险，当前位于东经XX、北纬XX”给车主。

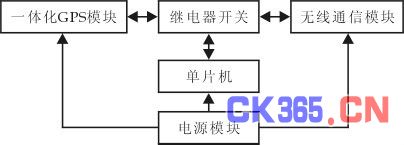

图1　系统通讯模块框图

2　系统硬件组成

本系统采用单片机作为微处理器，利用GPS模块采集汽车的位置信息，然后通过无线通信模块实现与车主的实时通信。本系统硬件部分的组成具体如下：

(1)STC89C52：该款单片机价格低廉，能很好完成本系统的控制任务，具有较高的性价比。

(2)TC35i无线通信模块：TC35i西门子工业GSM模块是支持中文短信息的工业级GSM模块，工作在EGSM900和GSM1800双频段，其数据接口通过AT命令可双向传输指令和数据，可以很好地实现信息的传输。

(3)一体化GPS模块：采用XN934系列型号为XN934+的GPS模块，工作电压为3.3V，工作温度为-40～85℃，定位精度为5m，其输出接口为RS232，可以直接与单片机接口连接，且耗能低、体积小、便于集成。

(4)继电器：采用松川小型继电器，其触点形式为三开三闭。

(5)电源：系统由12V 直流电源供电，单片机系统与GPS模块由以7805芯片为核心的稳压系统供电。

系统硬件结构框图如图1所示。

3　系统软件设计

系统流程图如图2所示。

图2　系统流程及控制框图

程序：

#include< P>

#include< P>

#define OVER 0x0d

#define S_OVER 0x1a

void Delay(unsigned char ms) //延时子程序

void UART1_Init(void) //串口1初始化

void UART_Init(void)

void SendASC(char ASC)

void ClrRsBuf(void) //清理缓存

void SendToTc35(char*p，unsigned char Long) //发送命令到TC35

nsigned char idata*mystrstr(char q[]，unsigned char qx)//查询匹配字符

void Rs485_Do(void)interrupt 4using 1 //通讯中断接收程序

void Send_AT(void) //发送AT连机命令

void SetText(void) //设置文本

unsigned char EraseMsg() //删除短信息

unsigned char ReadMsg() //读取短信息

void SendMsgStart(void) //发送短信息

void UART2_Init(void) //串口2

void Read_Gps(void) //读GPS

void Check_GPS(unsigned char j，char undercheck[]) //检查GPS

void main()

{

D11=1; //开机完成

while(1)

{

if(!b){ //是否处于固定位置模式

if(bn){ //检测GPS间隔

{

Check_GPS(5，SNalarm_GPS); //分别读出开始和当前经纬度

if(((aa1-aa2)>80)||((ba1-ba2)>80)) //检测位置是否变化

{

b=1; //位置已变，发送完警告信息，关闭固定位置模式

}

}

}

}

4　系统实物图及测试结果图

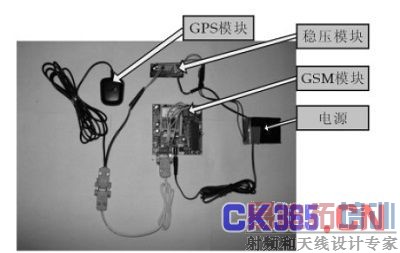

系统实物图(图3)列出了本系统的全部硬件。本系统结构设计较为紧凑，便于安装，系统安装在汽车上后可以采用汽车的电瓶为其供电，进一步简化了本系统，并降低了其成本。

图3　系统实物图

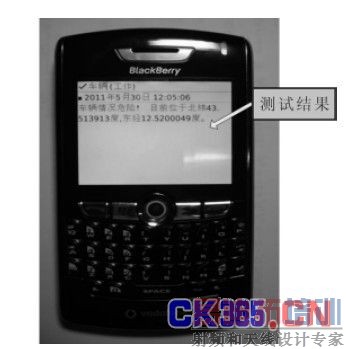

测试结果图(图4)是在车主离开汽车后，汽车位置发生移动的情况下系统发送的警报信息，包括当前时间、车辆所处经纬度及车辆安全状态等信息。

图4　系统实际测试结果图

5　结束语

本文提出并实现了基于GPS-GSM的汽车短信防盗系统，并给出了测试结果。本系统在实际应用中操作方便，定位精度高，实现了汽车防盗及发生汽车盗窃后对汽车进行定位跟踪的功能。由于本系统利用了分布广泛的无线通信网络，因而使本系统对车辆的监控范围更加广泛，改善了现有汽车防盗系统监控范围的局限性。同时，随着通信技术的不断提高与通信设备的普及，使本系统性能较高、成本低廉，有较高的实用性。
