示波器百集实操视频之67：调频信号的FFT分析
录入：edatop.com 点击：
大家好，如今多个领域用到了信号调制技术，与客户交流而知，他们需要对调频信号进行频率分析，那我们用ZDS2022应如何对其进行频率分析呢？
按下【MATH】键，运算模式选择FFT，信源选择通道1，此时可在屏幕上看到FFT频谱图与频率表，ZDS2022示波器最高4Mpts的FFT分析样本点数，频率分析非常精准。

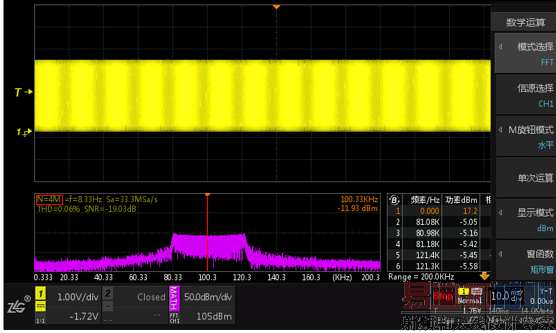

图1 调频信号FFT分析图
我们可以通过按下M旋钮模式软键切换M旋钮的模式为水平或垂直，还可以通过短按旋钮M1实现，在旋钮处于水平模式下旋转M2旋钮，调整频谱图的水平偏移，旋转旋钮M1，可调整频谱图的水平档位。
由调频信号的频谱图分析知，载波中心频率约为100KHz，且偏移频率为20KHz。
