E703.15单芯片超声波水表解决方案

       随着阶梯水价，一户一表政策以及物联网智慧城市建设的推进，水务企业对于供水管理的要求越来越高，智能水表替代传统机械水表的进程将加快。与机械式水表相比，作为新技术发展方向的超声波水表具有精度高、量程比宽、无活动部件、机械结构简单等优点，随着目前各大水表厂家的深入推广，超声波水表将迎来快速发展。
       本文主要介绍基于集成芯片E703.15的超声波水表方案。周立功公司基于此芯片开发了整套超声波水表解决方案，可快速支持用户的从评估到量产的整个过程。
高集成度超声波芯片E703.15介绍：

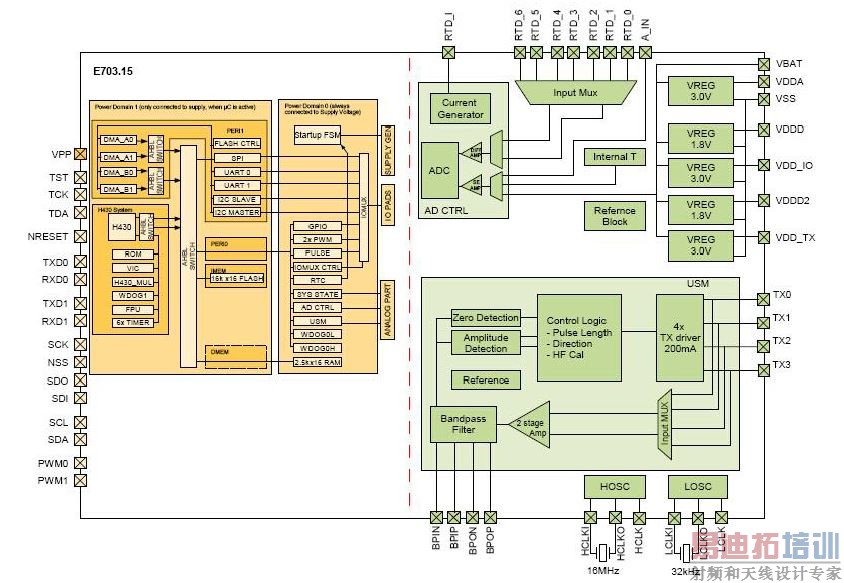

       E703.15是德国ELMOS公司推出的混合模式低功耗超声波流量计专用芯片，内部包含模拟部分和数字部分，集成了MCU、超声波时间接口部分、温度接口部分、电源管理。可用于超声波水表、热表和气表等领域。单芯片的解决方案使得外围电路十分简化，只需接上电源、时钟和超声波换能器即可工作。

参数特性：
       内部集成16位MCU，有32kB Flash和5kB RAM；
       丰富的外设接口，UART、SPI、I2C和PWM等；
       内部电压调节器，可直接电池供电；
       2通道超声波、5通道温度ADC；

       38ps超声波测量精度；
       64位浮点运算单元，内部固化超声波软件库；
       -40~+85℃工作温度范围；
       整系统小于30μA平均工作电流；

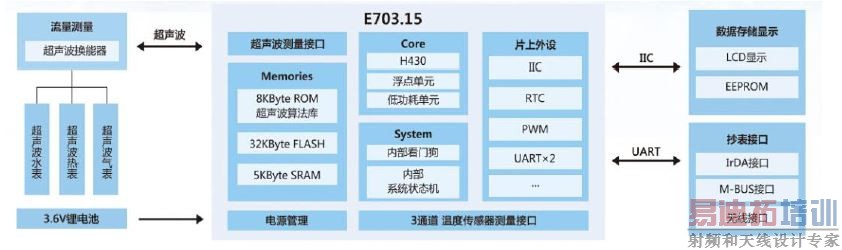

方案框图：

       E703.15单芯片内置MCU和丰富外设接口，能进行超声波测量与温度测量，数据由芯片内部传输，效率高、可靠性强、且简化了软硬件设计，适用于超声波水表、超声波热表和超声波气表等。
评估DEMO板：
       周立功公司可提供评估DEMO板，以及包括超声波水管和上位机软件等一站式解决方案。

Demo板硬件接口：

       USB转串口；
       超声波外设接口；
       温度外设接口；
       红外通信接口；
       LCD段式液晶；
       M-BUS接口；

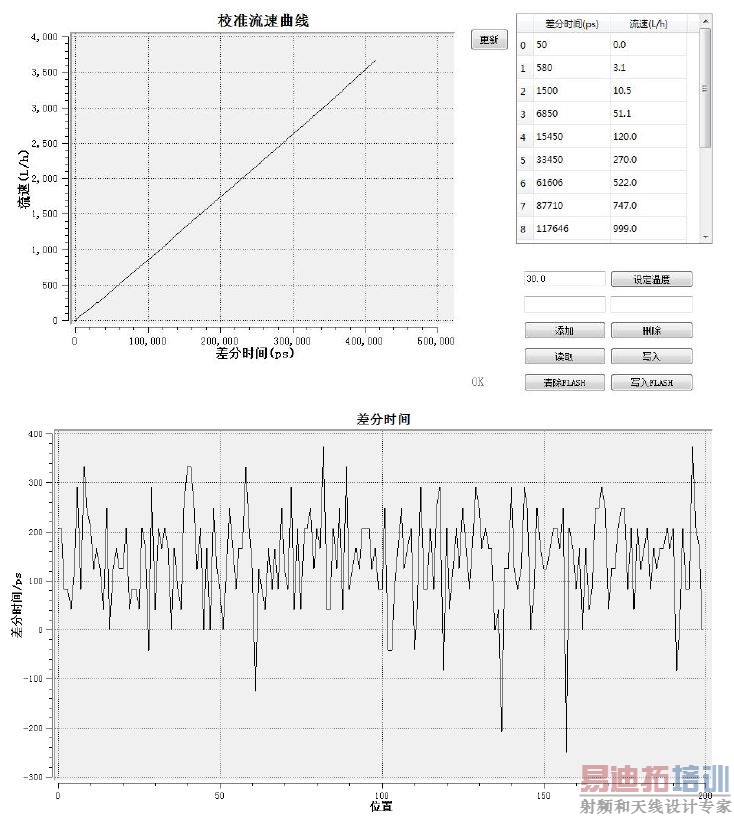

       中文版本的上位机软件可提供各种参数观察和修改功能，可方便和加快开发进程。
软件可观察超声波水表运行各种数据（流量、流速、超声波时间等）；
       超声波时间曲线显示；
       流速曲线显示；
       总流量曲线显示；
       校准曲线等；

总结：
       基于E703.15高集成度芯片的超声波水表方案具有较高的精度和稳定性，用户不需要再外加MCU，使得外围电路设计更加简单。另外，周立功公司可提供原理图、PCB参考、DEMO板、软件例程、上位机调试软件、量产工具等服务，可助力水表企业快速从评估到产品量产整个过程。
