新型电池模拟器加快电池供电产品设计验证

录入:edatop.com    点击:

       伴随着无线通信设备和可穿戴设备大量涌现,使用电池供电的设备越来越多。

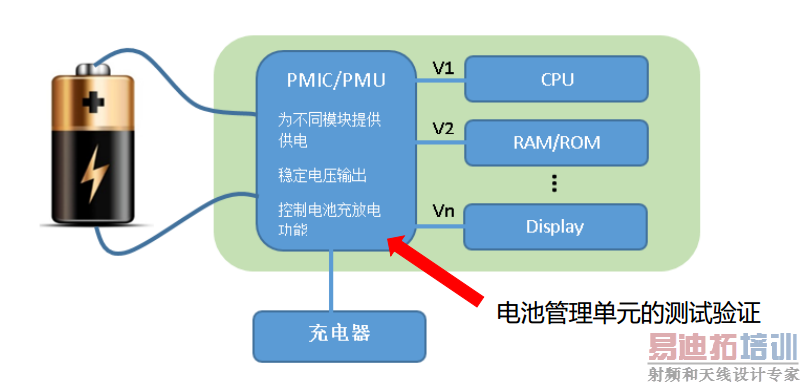

       电池供电设备在使用电池进行供电时,主要依靠电源控制单元(PMIC/PMU)控制电池的工作状态,决定合理的充放电机制,以及电池保护机制。防止出现对电池的过充点或者过放电,损害电池寿命。PMU功能测试中,需要验证在不同电池状态下, PMU的控制机制是否正常,能否正常为各个模块供电,并正确处理充电,放电条件,以及正确实施保护措施。


       电池模拟器的作用是取代现有的电池,模拟真实电池的输出状态和电池的充放电特性,并可以按用户的需要,随时改变电池SOC,放电深度,开路电压,内阻等条件,快速验证待测设备在不同电池条件下的响应。

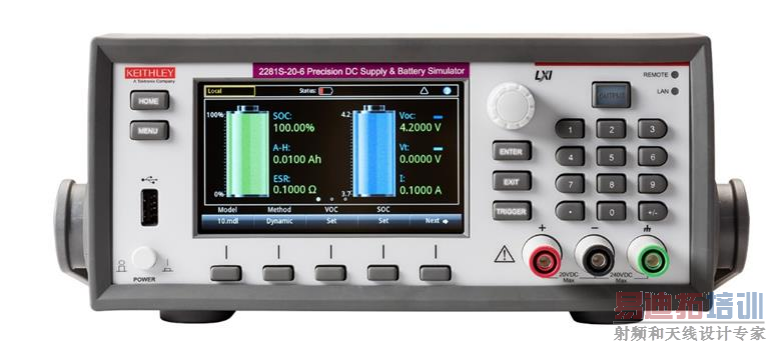

吉时利新一代电池模拟器2281S,内置高精度电源,电池测试,电池仿真功能。

1、工作范围。

20V,-1A~+6A (充电电流最大1A,放电电流最大6A)

2、精度,分辨率

电流测量精度 <10uA

电流测量分辨率 10nA

3、纹波噪声

峰峰值 <10mV

4、瞬态响应

50uS

5、内阻仿真范围

-0.1 Ω ~ +1Ω

6、模拟放电状态

SOC: 0%~100%

7、使用电池模型

内置电池模型或客户自定义电池模型


2281S的关键功能:

具备高精度电源功能,测试微安级电流精度。

测试电池,建立电池模型,了解电池性能。

使用电池模型仿真电池输出,任意调整电池工作状态。

想了解更多?10月22日,深圳马可孛罗好日子酒店;泰克-吉时利2015创新论坛,我们不见不散!详情:http://event.chinaaet.com/tek/kif2015
