示波器实操视频之80:各示波器的ROLL模式详谈

录入:edatop.com    点击:

  大家好,随着我们致远电子ZDS示波器微信群中人数的增加,“群味”真是越来越浓啊,讨论的问题也是越来越多。发生的故事也越来越多,本期视频跟大家分享ZDS示波器群组中发生的第二个小故事!


  通过群组交流,有客户反应对ZDS2022示波器的滚动模式产生了一些疑惑,于是与我们的研发同事各种问答,接下来我们就把它共享给大家。


  故事从一键ROLL切换开始

  ZDS2022示波器是具有7个“一键操作”功能的,一键余辉、一键光标、一键存储、一键捕获、一键清除、一键缩放和一键滚动。

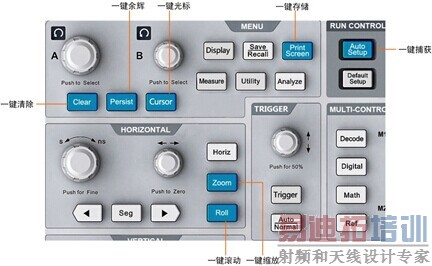

  图1  7个“一键操作”分布图


  一键【ROLL】,就可使示波器由Y-T模式切换到滚动模式,非常方便。无论在何种模式下,只要在水平时基档位小于100ms/div时切换到ROLL模式,水平时基档位将自动切换到100ms/div。在ROLL模式下,水平时基档位不小于100ms/div,最大为50s/div。再按一下【ROLL】键,就会切换到平时所用的Y-T模式。


  在Y-T模式下,水平时基档位大于100ms/div时,波形好像也是“滚动”的模式,但是该波形是自左向右缓慢移动显示的,而且它们是属于不同的时基范畴。


  ZDS2022示波器与其他品牌示波器的ROLL模式机制对比


  有些用户提到了Tek示波器,跟我们说ZDS2022示波器好像与Tek示波器的ROLL模式不一样。用户说的没错,我们现在就来看现场看下ZDS2022与Tek示波器的滚动,到底是怎么回事?


  由于手头只有MSO4054,就先拿它做实验。随着水平时基的增大,我们看屏幕左上方,当水平时基变到40ms/div的时候,示波器工作状态有运行变成了滚动,也就是说,Tek示波器的滚动模式是随着水平时基增大自动切换进入的,临界水平时基为40ms/div。当水平时基减小,它会自动退出滚动模式进入Y-T模式的运行状态。若您想在大时基模式下,触发某个信号,也就是必须处于Normal模式下,我们可以先看下Tek示波器需要几步操作呢?需要3步!而ZDS2022只需一键切换模式!


  事实上,Tek示波器的滚动模式使用是有条件的,当切换到包络或是平均采集模式时,水平时基增大到可以切换到滚动模式时,模式会自动切换到取样模式。而且,在Normal模式下,滚动模式也是禁用的。而ZDS2022示波器除了在X-Y模式下,不能一键切换到滚动模式外,其他任何情况都是可以一键切换的,当然,Tek示波器的X-Y模式也是不能切换到ROLL模式的。


  故事高潮

  讨论到这里,有用户就反映说,ZDS2022示波器在大时基下波形显示与Tek示波器相比,有些慢,比如水平时基设为200ms/div,ZDS2022此时处于常用的Y-T模式,而Tek的示波器已经自动切换至滚动模式了,不是一个模式环境,对比也就没有意义了。而且,ZDS2022水平方向有14格,Tek水平方向有10格哦。


  再来看下安捷伦的一台示波器,滚动模式在哪里设置呢?对该示波器操作不熟悉是一方面,但是,即使熟悉的操作也需要复杂的步骤,退出滚动模式也需要重复打开滚动模式的步骤,非常繁琐。ZDS2022示波器ROLL滚动模式,只需轻轻一按,即可进行模式切换。


  故事结局

  经过研发同事对用户的疑惑进行解答后,该用户发来一段话:那天你们说明之后,我就喜欢上了这个一键切换方式了,对我目前的测试帮助很大。之后我们给了一个笑脸。
