示波器实操视频之81:示波器在大时基下,波形显示机制的问题

录入:edatop.com    点击:

  本期视频就来与大家分享关于ZDS2022示波器在大时基下,波形显示机制问题的用户互动的小故事。

  l触发点和预触发相关知识的了解

  当您向我们的销售同事询问关于ZDS2022示波器在大时基模式下的问题时,他们总会提到触发点、预触发时间。这里就跟大家来详细介绍下关于触发点和预触发时间。

  在屏幕正中间,我们可看到一个实心的橙色三角形,称它为触发点。示波器内部的采集存储器可分为预触发存储区与后触发存储区,它们的分界线就是触发点。我们称触发点之前的区域为预触发区域。在自动存储深度下,示波器的满屏波形显示所占的空间就是存储器中的整个存储空间。示波器采集波形总是先填满预触发区域,才开始判断触发条件。然后再进入到后触发存储区中。您可以通过旋转水平偏移旋钮左右移动触发点的位置来改变预触发的存储深度。


  图1  存储器的构成

  l大时基,深存储,波形细节对比

  (现在我们用ZDS2022与TekMSO4054做一个对比。我们选用ZDS2022示波器标配的ZP1025S探头,接入演示板上的同一信号(6.0),(首先从同时开机开始))

  当您采用大时基采集数据时,肯定是要采集大数据波形,必然要在【Horiz】中将存储深度设置为112Mpts,否则,若是存储深度很低的话,采集的波形都是失真的,没有任何意义。(Tek波形失真的图片)而高达112Mpts的深存储,采集的波形是没有失真的。

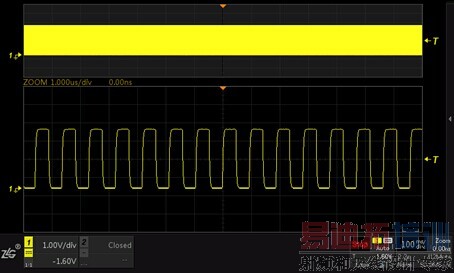

  图2  ZDS2022示波器深存储,波形细节


  图3  Tek示波器深存储,波形细节

  (以上为视频中的预览图片)

  l波形显示机制

  ZDS2022示波器在不同触发模式下,波形显示机制是不同的。在自动模式下,当时基小于100ms/div时,ZDS2022示波器需要采满一屏数据才显示;当大于100ms/div时,ZDS2022示波器是采满预触发存储深度就立即显示。而在普通触发模式下,ZDS2022示波器总是采满预触发存储深度就显示。

  当存储深度设为112Mpts时,水平时基为100ms/div时,我们可以在屏幕右下角看到总捕获时间为2.2s,当触发点位于屏幕正中间时,我们只需等待1.1s即可见到波形显示。当时基设为2s/div时,总捕获时间变为44.8s,触发点位于中间时,至少需要等待22.4s才能显示。我们可以通过旋转水平偏移旋钮将触发点向左移动,来减少预触发存储深度,缩短波形显示时间。

  这里要说明一下:ZDS2022示波器的屏幕在水平方向有14格,其他品牌的示波器水平方向一般都是有10格,每屏的总捕获时间是用水平方向总格数乘以水平时基档位。所以在自动存储深度下,ZDS2022示波器本身波形记录的长度就是水平方向只有10格的示波器的1.4倍!长时间的波形记录,高采样率的保持使波形不失真这对于测量来说,是异常关键的。
