示波器实操视频之82：两路同频信号的对比引出的波形刷新率问题

　　致远电子微信公众号在前几天推出了一篇《上帝有话说》的文章，它是青岛澳邦量器的一位许工的亲笔之作！他本来是想用ZDS2022示波器对两个同频信号做一个测试对比，可是在测试过程中，却发现了另外一个问题，到底是什么问题呢？又是为何让他感慨到想亲自写一篇文章出来呢？这究竟是怎么回事呢？本期视频将为您揭晓。

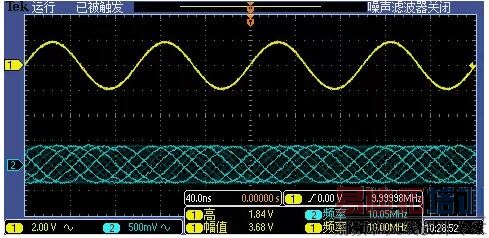

　　他本来是想用ZDS2022示波器对两个同频信号做一个测试对比，可是在测试过程中，发现只有一路信号稳定显示，而另一路信号却看不出波形的状态。于是许工就非常困惑，这到底是怎么回事呢？于是在我们新建的微信交流群中冒泡提问，经微信群组中研发同事的专业解答后，我们可以得知，示波器在工作时只能选择一路信号进行触发。如果两路信号的相位不相干，且一路相对于另外一路是不稳定的，就会出现许工描述的现象。

　　为了探个究竟，许工在微信中告诉我们，他又找来T公司的示波器进行对比测量。由于手头没有许工用的DPO2024B示波器，这里用MSO4054示波器进行演示。许工的测试对象是两个10M的晶振，此时我们输入的信号是ZDS2022示波器演示板上27M的晶振信号。

　　事实上，对于高频信号，基本的操作设置是正确测量的前提。首先，探头的衰减比应设为X10挡，当然示波器探头比率也要对应设置为10X，这样示波器屏幕上的测量显示结果才是正确的。由于此时测量信号的频率为27M，故需将带宽限制关闭。为了提高信号保真度，还应使用ZDS2022示波器探头标配的接地弹簧代替接地鳄鱼夹就近接地。

　　两台示波器的输入信号都是一样的，为什么两台示波器屏幕上显示的波形不一样呢？这显然就跟仪器有关系了，ZDS2022示波器显示的波形显然更加细腻。这是怎么回事呢？

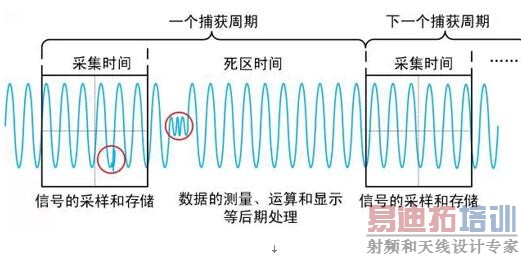

　　示波器有一个很重要的指标就是波形刷新率。波形刷新率指的是每秒钟波形刷新的次数。ZDS2022示波器具有高达33万次/每秒的刷新率，刷新率的高低直接决定了示波器捕获微小、异常信号的能力。事实上，示波器从采集信号到屏幕上显示信号波形的过程，是由若干个捕获周期组成的。一个捕获周期包括采样时间和死区时间，模拟信号通过ADC采样量化转变为数字信号同时存储，整个采样存储过程的时间称为采样时间。示波器必须对存储的数据进行测量运算显示等处理，才能开始下一次的采样，这段时间称为死区时间。死区时间内，示波器并没有进行波形采集。一个捕获周期完成后就会进入到下一个捕获周期。

　　捕获周期的倒数就是波形刷新率，波形刷新率=1/（采样时间+死区时间）。其中采样时间由示波器屏幕的采样窗格决定，即采样时间是固定的。而死区时间则由示波器的处理能力决定。刷新率很低的示波器，死区时间很大，捕获到异常波形的概率就会降低，每秒钟波形刷新的次数很低。所以波形线条就会很明显，ZDS2022示波器刷新率高，波形线条就会重叠，所以看起来就更加细腻。
