示波器实操视频之87：“真正意义”的测量统计功能

　　大家好，示波器作为一种通用的测量仪器，它的老本行其实还是测量统计功能，放置在您实验台上的示波器，您可能使用过很多次，使用过很多功能，但是您真正地留意过它的本行测量统计功能吗？该功能真正可用、真正可靠吗？

　　ZDS2022示波器在具有大多数示波器都有的功能后，着实地对测量、统计功能进行了用心设计与功能体验，不仅加入了51种测量参数项，并且可以同时实时显示24种参数测量结果。采用全硬件参数测量，速度非常快。而且，每一种参数项均可测出当前值、最大值、最小值、平均值和标准差多种数据类型。您可以通过观察统计的最大值和最小值可快速了解波形中可能存在的异常，通过观察平均值、标准差可快速评估信号特性。当然还包括计数，您可以通过统计的count值观察到当前测量结果的样本数。

　　而手头的MSO4054示波器虽然标配了30种测量参数，但最多可实时显示测量8个参数。而且只能一项一项的选中，非常麻烦。看到这里，您是不是会认为ZDS2022示波器测量统计功能就只是测量种类多、速度快呢？事实上，这仅仅是ZDS2022示波器测量、统计功能的冰山一角。

　　“真正意义”与“伪测量”

　　ZDS2022示波器的测量统计功能是“真正意义”上的测量统计功能！那“真正意义”上的测量统计功能到底是什么呢？

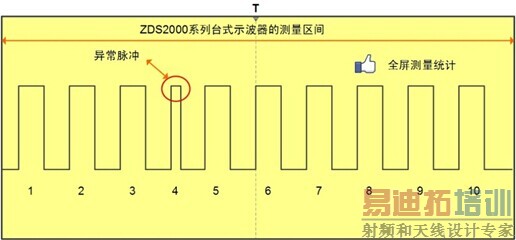

　　图1  “真正意义测量”原理示意图

　　“真正意义”的参数测量统计采用全存储深度对波形进行测量统计。

　　全存储深度是指：如果当前屏幕有56Mpts点的数据，就针对所有的56Mpts的数据进行测量，如果有112Mpts的数据，就针对所有的112Mpts的数据进行测量和统计，当前屏幕数据和之前的屏幕数据构成历史数据的统计，不放过任何一个异常波形，所以能够精确重构原始波形。

　　相对于“真正意义”上的测量统计就是“伪测量统计”了。“伪测量统计”的含义是：不论当前屏幕有多少数据，均只选取触发位置的一个周期来测量或屏幕最左侧一个周期（注意只测了一个周期），无疑漏掉了大量的有效数据。“伪测量”造成的直接结果就是它提供的测量统计信息不能全面反映被捕获数据的信息，所以当您选择的示波器测量形式为“伪测量统计”时，您最终测出的错误波形也会误认为是正确的波形，并且最终会导致得出错误的结论。

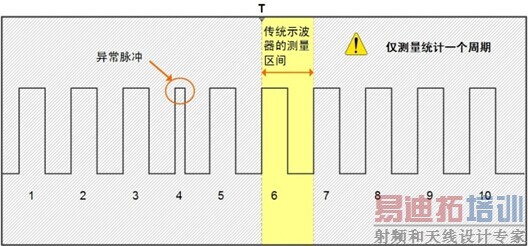

　　图2  “伪测量”原理示意图

　　实例测试

　　在ZDS2022示波器中的测量统计中，当前屏幕上显示波形的所有数据都参与测量统计，所以其中的异常波形必然能够被搜索出来。对ZDS2022示波器与 MSO4054示波器同时输入同一信号，时基均设为2.00ms/div，此时采样率均为50MSa/s。

　　ZDS2022示波器测得的“正脉冲宽度”测量项的最大值为480.0ns，最小值为160ns，并且开启搜索模式之后，设定脉宽时间小于276ns（搜索条件与MSO4054示波器相同），能准确定位搜索出异常脉冲。选中正脉冲宽度测量项，可精确测量出异常脉冲宽度值。一键【ZOOM】放大，按下导航浏览软键，我们在副时基中清楚看到搜索到的异常窄脉冲。

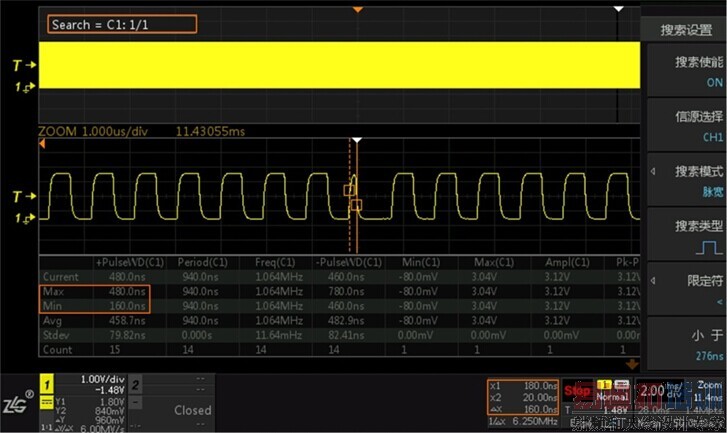

　　图3   ZDS2022示波器测量结果

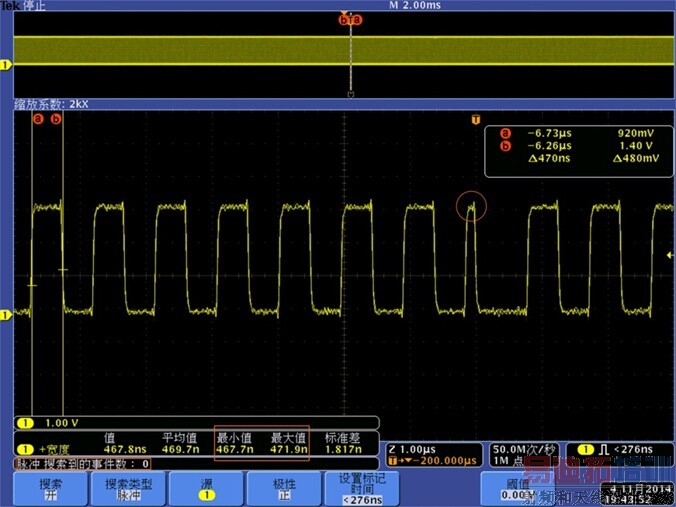

　　图4   MSO4054示波器测量结果

　　在输入同一信号时，而MSO4054示波器却搜索不出异常信号，我们看到正脉冲宽度测量结果中并没有显示出异常脉冲。现在我们用MSO4054示波器的触发功能将异常脉冲触发出来，结果说明该信号中是存在异常窄脉冲的，那MSO4054示波器为什么不能将其搜索出来呢？

　　我们现在虽然将异常窄脉冲搜索出来了，但是我们看正脉冲宽度的测量结果还是不能显示出信号中混有异常窄脉冲，我们移动水平偏移旋钮，当异常窄脉冲移到屏幕左侧时，正脉冲宽度测量的最大值与最小值就变成了异常窄脉冲的宽度，可见，它真的就只是测量一个周期！真正的伪测量！而ZDS2022示波器只要是信号中存在异常，它都无可遁形，必然将它搜索出来，精确定位，准确测量！而MSO4054示波器不仅不能将其搜索出来，而且在利用触发功能将异常触发出来后，在测量时，示波器竟然对异常脉冲自动忽略，将其不划在测量范围内！因为该示波器是“伪测量”！

　　当您手头的示波器如果对信号波形的测量功能都不可靠的话，那接下来的测量工作就没有任何价值了，若您还未发现这一问题，那么您得出的一系列测量结果将是错误的，后果非常严重！ZDS2022示波器具有“真正意义”的测量统计功能，真实反应原始信号特征，没有采样点抽取！ZDS2022示波器完全站在您的角度，保证您进行有价值的测量工作，致远电子用心为每一位用户服务，您的极致体验就是我们前进的方向！
