示波器实操特辑之96：测量数据结果导出为CSV

　　大家好，致远电子站在完全为用户着想的角度，在ZDS2022示波器中为您提供了信号波形、FFT分析与标配的众多协议分析结果的CSV数据文件导出功能。

　　前不久，致远电子示波器用户微信群中的一位刘工跟我们交流说，他在工作中需要经常用到参数测量功能，并且要做测试报告。因为ZDS2022示波器中每一个测试项结果中都有当前值，最大值，最小值，平均值，均方根值，测试次数。一个参数项测量结果能同时反应很多种类型对他来说是非常棒的功能，所以他想在测试报告中把所有类型全都记录下来。在第92期视频中我们已与大家共享了ZDS2022示波器的CSV数据存储方式，事实上，致远电子示波器研发团队充分考虑到用户可能需要存储多种格式，在【Save/Recall】键中的存储类型中就设计了很多的存储类型，该存储的功能主要是对被测波形的当前测量情况进行存储。

　　致远电子本着用心为每一位用户解决问题的理念，立刻开会讨论，于是在ZDS2022示波器的参数测量统计功能中又添加了一种全新的导出报表的功能，这又是怎样的一种功能呢？

　　我们现在对屏幕上的这112Mpts的波形数据进行测量。

　　图1 112Mpts的波形图

　　按下【Measure】键，我们选择时间测量，返回到主界面，在停止状态下，我们可以对测量结果进行导出，按下“导出报表”软键，我们现在就可以把测量结果导出到U盘中，您可以对存储的类型进行选择，其中包括3种类型，所有文件、CSV存储和报表网页，选择所有文件时，您可以看到所存设备中的所有文件，所有文件类型默认保存为CSV数据，我们现在将其保存为CSV数据与报表网页形式。

　　打开保存的CSV数据，在文件头部分，我们可以看到系统信息，其中包括了该文件中关于记录下来的测量数据的必要信息，有设备名称、通道档位，还有时基档位、当时的采样率啊、采样点等。下面的测量数据对示波器屏幕上的测量结果进行了重现，各个类型的测量结果都会记录下来。

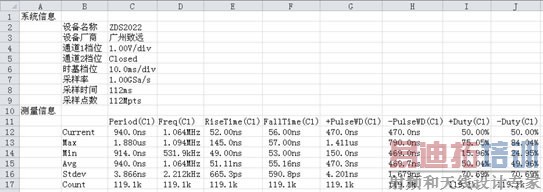

　　图2 测量结果的CSV导出文件

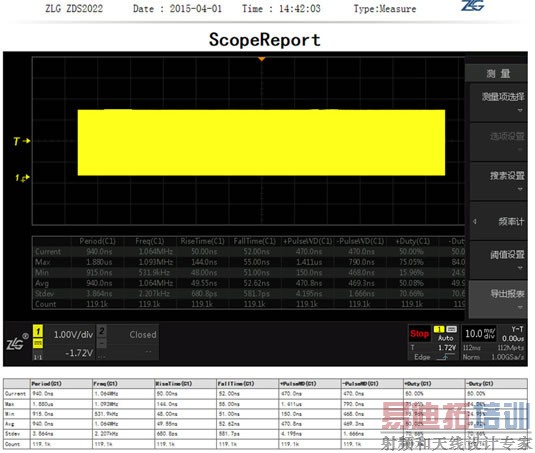

　　打开保存的报表网页形式的文件，在报表上方，我们可以看到该报表的关键信息，机器品牌，日期，时间和功能类型。

　　图3 测量结果的CSV导出文件

　　当您需要做测试报告时，这样完整的波形测试数据无疑给您提供了很大的方便性，而且ZDS2022示波器保存的该文件具有多种测量结果类型，是非常实用的一项功能。
