示波器实操视频之92：CSV文件导出

　　大家好，当我们用示波器把波形测量出来之后，总想把它保存下来，尤其是非常重要的波形信息，无论是把它作为案例备用还是进行二次开发或是深度分析等等，考虑到这点，致远电子示波器研发团队在ZDS2022示波器中为您提供了7种存储类型，其中包括设置文件、二进制数据、CSV数据、BMP图像、JPG图像、PNG图像和灰度图像。今天我们就来跟大家着重分享下CSV数据存储类型。

　　现在我想把屏幕上的方波波形以CSV的数据类型存储下来，按下【Save/Recall】键，将存储类型设为CSV数据类型，存储路径选为外部存储，您还可以对文件名进行自定义设置，命名方式可选输入文件名或是以时间命名，还可以对存储内容进一步设置，按下存储设置软键，数据长度可选择屏幕或内存，在自动存储深度设置下，屏幕波形数据与内存波形数据是相同的。其中存储通道也可以自由选择，设置完成后，按下保存文件软键，在U盘中就会生成此时屏幕上波形的CSV数据了。

　　在电脑上打开刚刚存好的CSV数据，以EXCEL的形式打开，在文件头部分我们会看到保存数据的相关信息，也就是关于示波器设置的一些记录，比如示波器的版本，水平时基档位，水平偏移、垂直档位、垂直偏移等等，然后下面就是波形数据了。您可以对这些数据进行二次开发，或还原波形等等。

　　图1 CSV数据

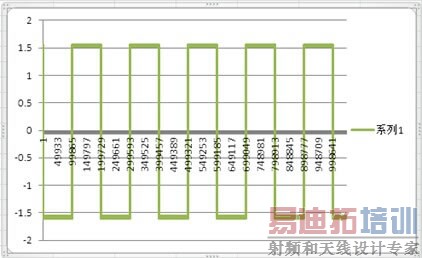

　　图2 CSV数据还原的波形

　　这里需要说明的是，由于ZDS2022示波器具有高达112Mpts的存储深度，当处于大存储深度时，若保存格式设为CSV时，存储时间可能会比较长。因为CSV是一种逗号分隔值文件，它需要将二进制数据转换成ASCII码，当转换成ASCII码后，数据大小比原来的要大4~5倍。如二进制数100，只需要1个字节存储，而转换成ASCII码后，却变成了字符“100，”，这样就需要4个字符了，即4个字节，导出时自然就会需要很长的时间。

　　如果需存储的数据量很大时，建议您使用二进制数据存储，二进制格式下存储文件大小与存储深度一致，且中间不需要二进制转ASCII码的过程，速度会快很多。后期我们会发布一个二进制转CSV的软件。在存储大数据时，您可以先以二进制数据存储，而且ZDS2022示波器还支持二进制数据格式导入功能，然后您可将二进制数据转换成CSV数据，非常方便！
