示波器实操特辑之99：ZDS2024 Plus重磅来袭

　　大家好，本期视频是我们百集实操视频的第99集，前面的98集与大家共享了ZDS2022示波器很多基础操作功能，其中还包括了对致远电子示波器微信群中的一些用户疑问进行解答。ZDS2022示波器的成功研发历经将近十年，为了追求极致的用户体验，我们精益求精，改了一版又一版。这不，继两通道之后的四通道很快也要上市了，本期视频给大家带来的是致远电子即将上市的ZDS2024 Plus型号示波器的首次公开演示盛宴。

　　250Mpts存储深度

　　ZDS2024 Plus示波器再一次重新定义了示波器新标准，将存储深度在ZDS2022示波器112Mpts的基础上升级到250Mpts，正所谓深深不息。此时我们对屏幕上的波形进行深存储设置，按下【Horiz】键，将储存深度设为250Mpts，转动水平时基旋钮，将水平时基调到5ms/div，按下【Stop】键，将水平时基调到10ms/div，这时，我们在屏幕上看到的就是刚刚存下的250Mpts的波形数据。

　　按下【Measure】键，选择时间范畴内的参数项进行测量，由于示波器采用全硬件测量，即使是对高达250Mpts存储深度的波形进行存储，速度也非常快，从其中正脉宽测量参数项的测量结果来看，存储的该段波形是存在异常的！那我们就将该异常搜索出来吧，打开搜索使能，将搜索模式设为脉宽搜索，搜索类型设为正脉宽，限定符选择小于，小于值的设置只要稍大于正脉宽测量结果的最小值即可。我们可以看到在屏幕左上方出现的搜索结果条，一键【Zoom】放大，并且可通过按下搜索导航按键来浏览搜索结果，精准定位异常波形，调节合适的水平时基档位，准确观察异常波形，高达250Mpts的存储深度就是这么任性啊！波形放大后，细节一点都不会失真！

　　CAN FD协议触发与解码

　　之前在ZDS2022示波器中啊，与您分享过对CAN协议的触发与解码，您有福了，在4通道的ZDS2024 Plus示波器中，不仅为您标配了24种协议解码，而且还为您免费提供了CAN FD协议！

　　按下【Decode】键，将解码类型设为CAN FD，该示波器在协议解码模块中同样支持协议触发的设置，打开协议触发，一键【Auto/Normal】将触发方式切换至普通触发方式，然后在协议参数中设置合适的参数，检查协议通道设置是否正确，设置合适的总线类型，我们将波特率设为125K，FD波特率设为1M，FD校验位设为17位，采样位置默认70%不变。由于已打开协议触发，所以在这里可以对触发进行设置，触发模式选择FD扩展数据帧，然后再进行ID设置，旋转旋钮A可以调整数值，旋转旋钮B可以调整数字的位置，在示波器中，旋钮A与旋钮B是两个非常神奇的旋钮。BRS位设置为隐形，ESI位设置为显性，数据长度设置为15。

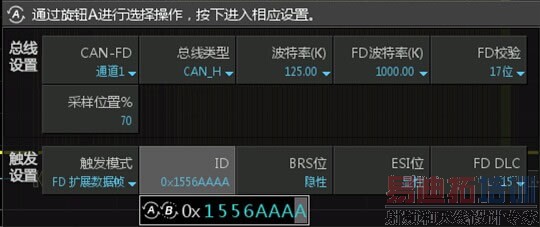

　　图1 协议参数设置

　　返回到主界面，调整水平时基档位，将一个完整的数据帧显示在屏幕上，这时可以看到屏幕上的CAN FD波形已经有效解码，并且准确触发。打开事件表，通过旋转旋钮B可以观察已经解码的数据帧，非常方便！

　　图2 CAN FD解码

　　今天与大家就先分享到这里，更多功能等待着您亲自体验！ZDS2024 Plus，再一次，重新定义示波器！
