TI推出业内首款16通道医用超声波模拟前端 (AFE) 系列

录入:edatop.com    点击:

       2015年11月20日,北京讯,从量身定制的产前保健到高级心脏成像设备,医疗诊断成像设备变得越来越便携,这也对图像的精确性提出了更高的要求。为了应对该趋势,日前,德州仪器 (TI) 推出了AFE5818和AFE5816系列,它们是业内首款16通道超声波模拟前端 (AFE)。这两款全新的AFE集成了多重优势,可在最大限度地降低功耗和系统成本的同时,尽可能地提高图像质量和性能。

       为了优化系统效率,该系列还提供了多种版本,用户可以从中选择是否带有解调块和JESD204B接口,这进一步简化了电路板布局布线,并且节约了成本。同时,为了实现所需的噪声性能,全新系列还提供了业内领先的低功耗性能,不会增加能耗,实现了具有更佳成像性能的便携解决方案。

AFE5818和AFE5816系列的主要特点与优势

l 高集成度:AFE5818和AFE5816系列是业内首款16通道同时采样的AFE,堪称系统级的优化进步。

l 最小功耗:AFE5818和AFE5816的每个通道的功率分别低至94mW和52mW—与同类产品相比,每个通道的功率减少了三分之一。

l JESD204B接口:AFE58JD18和AFE58JD16包括1个5Gbps JESD204B串行接口,它与其它数据的标准接口相比,它减少了80%的超声波系统数据I/0的路由走线,并且能够实现高达6.4Gbps的数据速率。这个标准接口可与TI的66AK2L06多核处理器等的高性能处理器的无缝连接。

l 数字时间增益补偿 (DTGC):AFE58JD16和AFE5816包含一个分辨率为0.125dB的DTGC引擎,该引擎可以减少噪声和功耗。与传统模拟时间增益补偿相比,DTGC省去了对外部组件的需求。

l 数字解调器:AFE58JD18和AFE58JD16还特有一个片上数字解调器,这个解调器可以将16个通道中的数据从RF调节为基带频率。这样,不但降低了系统处理引擎的负担,同时还实现更低的延迟和更高的图像质量。

       TI的ADS52J90可与AFE5818和AFE5816系列配合使用的,它是一款全新的16通道高速模数转换器 (ADC) 。对于需要更大前端设计灵活性的超声波接收器设计,这款转换器可以配置多达32个输入。同时,这款ADC还提供片上数字解调器,从而来降低处理器或现场可编程门阵列 (FPGA) 的成本,以及可以提高数据速率的低压差分信令 (LVDS) 或JESD204B串行接口。

可加快设计的工具与技术支持

       为了实现快速、简便评估,TI提供针对AFE5818,AFE5816和ADS52J90系列的评估模块 (EVM)。所有这些EVM您均可以从TI store和授权分销商处购买。

       AFE5818/AFE58JD18和AFE5816/AFE58JD16器件还提供IBIS模型,而ADS52J90中提供针对ADC的抗混叠计算工具,以及用于ADC电路拓扑计算器的运算放大器,这些工具您均可以TI官网上找到。

       加入德州仪器在线支持社区,寻找解决方案,获得帮助,并与同行工程师和TI专家分享知识和解决难题。

封装与供货

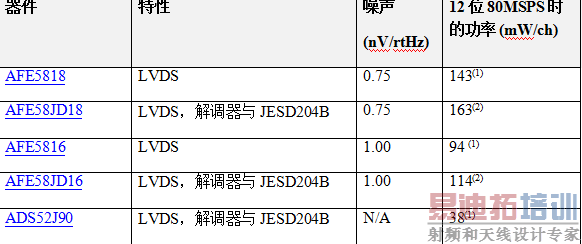

       AFE5818和AFE5816系列与ADS52J90在今天开始供货,以下为每款器件的封装方式。
