大联大推出基于Infineon的胎压监测解决方案

       2015年12月8日，致力于亚太地区市场的领先电子元器件分销商—大联大控股宣布，其旗下品佳推出基于Infineon SP37的胎压监测解决方案。

       根据相关部门及机构的统计数据，目前我国高速公路上70%的交通事故是由于轮胎气压所引发的：轮胎气压过高占20%，轮胎气压不足占57%，其他为23%。车速在160公里以上时发生爆胎，死亡率解决100%。因此，胎压监测系统（TPMS）已成为继ABS、安全气囊之后的第三大汽车安全系统。

       截止2014年，中国汽车保有量应为1.5亿辆左右，随着推出相关强制法规的呼声逐渐高涨，这一市场将急剧升温。从上述两图亦不难看出，未来几年包括中国在内全球TPMS市场必将迎来快速增长势头。大联大品佳顺应市场需求，此次推出基于Infineon 产品的高性能胎压监测解决方案。

              图示1-世界范围内对胎压监测的相关法规和市场需求

       大联大品佳代理的英飞凌的SP37系列是SP3x家族的第三代产品，该家族产品自2010年以来已在全球各地销售超过 2亿只。SP37是调频范围为300～450 MHz的胎压传感器芯片，内部集传感器、单片机和RF发射单元于一体，最大输出功率+8 dBm（50 Ω负载），最低1.9 V工作。其内部电路包括电源滤波电路、晶振电路和天线匹配电路等三部分。

内部集成的传感器

        - 压力传感器

        - 加速度传感器

   - 温度传感器

   - 电池电压传感器

内部集成的外设资源

    - 8051内核

        - Flash存储器

        - 3个GPIO

    - ADC

        - 125KHz低频接收单元

        - 315/433MHz发射单元

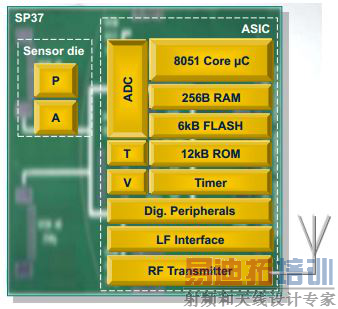

              图示2-大联大品佳代理的Infineon SP37内部架构图

      方案特点：

  传感器通讯故障报警时长：≤10min；

  电池型号：CR2450HR(电量：550mAh)；

  射频频率：433.92±0.1MHz；

  无射频发射平均工作电流：≤1μA；

  射频发射最大工作电流：≤15mA；

  高频发射功率：7～9dBm@50Ω；

  高频调制方式：FSK(9.6Kbps)；

  低频接收频率：125±5 KHz；

  低频接收方式：ASK(3.9Kbps)；

  低频信号接收灵敏度：1~50mVp-p；

  压力测量范围：0~4.5Bar；

  压力测量分辨率：25mBar；

  温度测量分辨率：2℃；

  压力测量精度：±75 mBar @ -20℃~+70℃，±150 mBar @ -40℃~+120℃；

  温度测量精度：±4℃@ -20℃~+70℃；

  耐旋转加速度：≥1500g；

  工作温度范围：-40℃~+105℃；

  贮存温度范围：-40℃~+125℃。

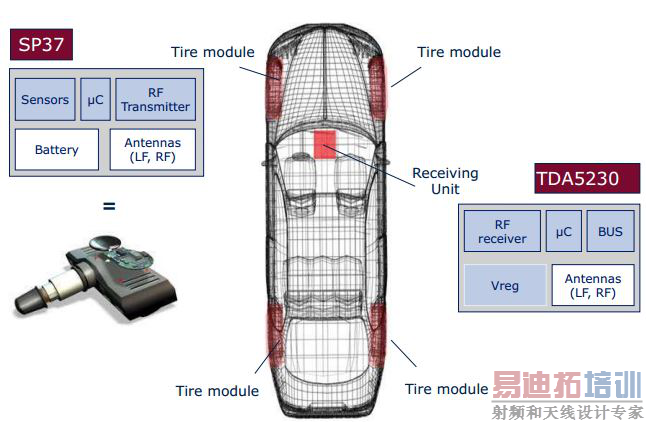

     图示3-大联大品佳代理的Infineon SP37的胎压监测解决方案系统顶层架构模型

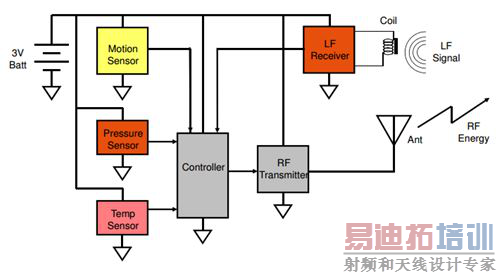

          图示4-大联大品佳代理的Infineon SP37的胎压监测解决方案终端系统框架图（SP37，TDA5235/TDA5240）

            图示5-大联大品佳代理的Infineon SP37传感器电路板

        图示6-大联大品佳代理的Infineon SP37的胎压监测解决方案安装截面图

      图示7-大联大品佳代理的Infineon SP37的胎压监测解决方案安装俯视图

         图示8-大联大品佳代理的Infineon SP37胎压监测传感器具体参数
