大道至简,创意无疆︱鼎阳智能示波器SDS3000助力大疆创新

录入:edatop.com    点击:

2015年12月11日,深圳 鼎阳科技宣布正式成为无人机领域国际领导品牌大疆科技的示波器供应商,助力大疆科技顶尖的研发团队发挥无限创意,创造出"来自未来的无人机”。

11月4日,大疆对外“发布”了"来自未来的无人机大疆精灵Phantom X ":“它赋予每个人无限可能。不必动手就能随时自拍,用智能手表协同多台无人机,一键发出跟拍请求,空中彩绘,彻底将艺术创作融入日常生活。它不仅是一款科技产品,而是一种生活方式。”


"一件精巧的艺术品,人们只惊艳她现时的明艳"。实际上,她的创作过程需要需要灵感,需要创新,需要“无比寂寞的勤奋”,更需要反复的实验验证。据悉,在实验验证的过程中,大疆创新团队评估了来自中国示波器新锐公司鼎阳科技提供的智能示波器 SDS3000系列和同档次的最主流传统示波器,最终鼎阳科技SDS3000系列因其“迷人的简洁”的操作风格和令人叹服的信号保真度与信号洞察力而被大疆选择。

大道至简: SDS3000极简主义操作风格,具有一种“迷人的简洁”

如果将1000台智能示波器SDS3000送给1000位资深的工程师试用1个月, 这1000位工程师对智能示波器的评价的第一句话应该是:“好用”。 好用源于极简主义操作风格。SDS3000的操作风格深受大疆工程师好评。

好用是主观的,也是客观的。 主观性和长期养成的习惯有关,就如8年前,有多少人会觉得智能手机比Nokia手机好用呢 !但是,今天你还愿意使用那款尘封在记忆中的Nokia手机吗?

觉得Nokia好用,是因为我们过去仅仅需要手机打电话和发短信息,就像我们很多时候可能只需要示波器按下Auto Setup键能显示波形一样。 但是,作为工程师的眼睛,作为一台研发使用的示波器,其意义对于多数工程师不只是看看波形哦!

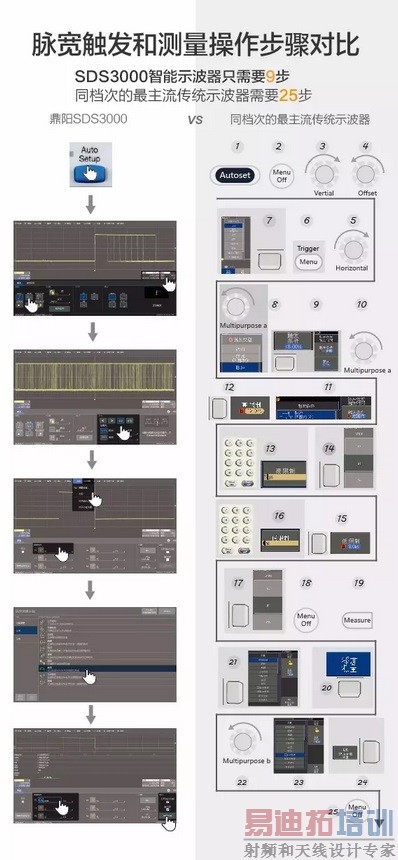

我们来对鼎阳科技的SDS3000和同档次的最主流传统示波器,做基本的脉宽触发和脉宽测量操作, 逐个记录两台示波器的操作步骤,发现两者之间的操作步骤是9步和25步的差别! 这种“客观性”意味着:只要您使用示波器做脉宽触发和测量,就容易在“主观上”感受到智能示波器“好用”很多。


现在的嵌入式产品越来越多,各种串行数据如I2C,SPI,RS232是工程师调试信号中经常遇到的。鼎阳的智能示波器SDS3000和同档次的最主流传统示波器在做SPI解码操作上的差别是10步和31步的差别。

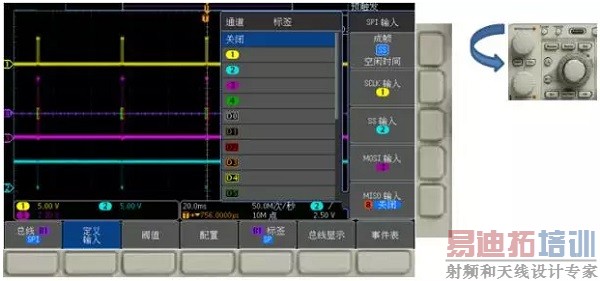

下图是同档次的最主流传统示波器设置SPI解码的操作界面:先按下面一排按钮的第一个,再按轮流按右边的一排按钮并结合数字键盘; 接着按下面一排按钮的第二个,再按轮流按右边的一排按钮并结合数字键盘; 如此排列组合,如果默认设置的不是您需要的设置,总共要按多少次? 这个是可以计算出来的!


同档次的最主流传统示波器

让我们看看智能示波器SDS3000的操作界面:

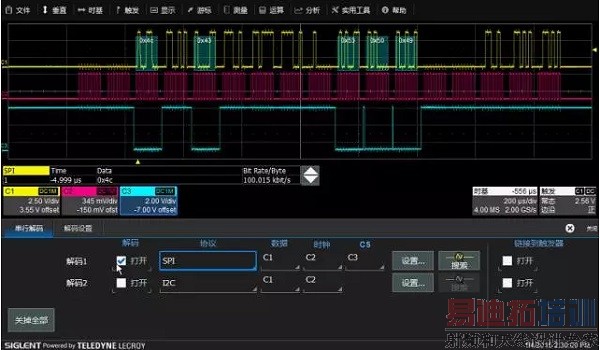

鼎阳科技智能示波器SDS3000操作界面

至此,我们理解什么叫“迷人的简洁”了! 鼎阳SDS3000示波器,即使最复杂的操作始终只需要两级操作菜单,而且都一目了然。甚至说,即使最复杂的操作,不需要看操作手册都知道怎么往下操作。

大道至简,简洁是人类的共爱!

信号保真度:底噪只有同档次的最主流传统示波器的1/2不到

信号保真度表征了示波器高保真捕获信号的能力。信号保真度的评价包括了幅频特性曲线,阶跃响应,SFDR,底噪等多个方面。鼎阳科技SDS3000的模拟前端传乘了50年的技术沉淀,具备完美的幅频特性曲线,体现在平坦度、通道一致性和带宽裕度上都超越了同档次的最主流传统示波器。在阶跃响应的比较上,SDS3000相比于同档次的最主流传统示波器就更加出色。

底噪是用户比较容易理解的评价信号保真度的一个重要方面。底噪反映的是示波器“背景噪声”,底噪越小,测量小信号的能力越强。对于大疆科技的创新创造团队,创造出精致唯美的无人机精灵Phantom X需要信号保真度高的示波器助力创新。极低的底噪是大疆非常看中的示波器核心指标。

鼎阳科技的智能示波器SDS3000系列示波器底噪不到同档次的最主流传统示波器的1/2。在相同的设置下比较鼎阳科技的SDS3000和同档次的最主流传统示波器,比较两者底噪的峰峰值如下图所示:


鼎阳SDS3000底噪,Vpp=360.48μV

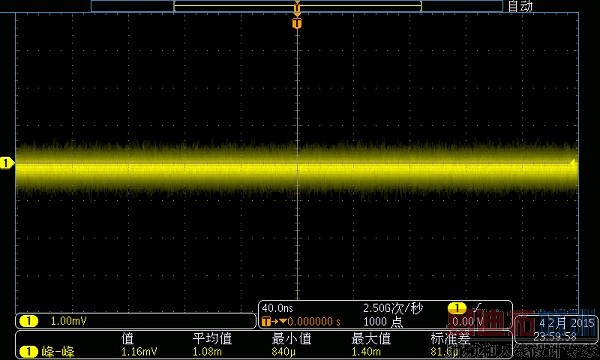

相同设置下,同档次的最主流传统示波器的底噪,Vpp=1080μV

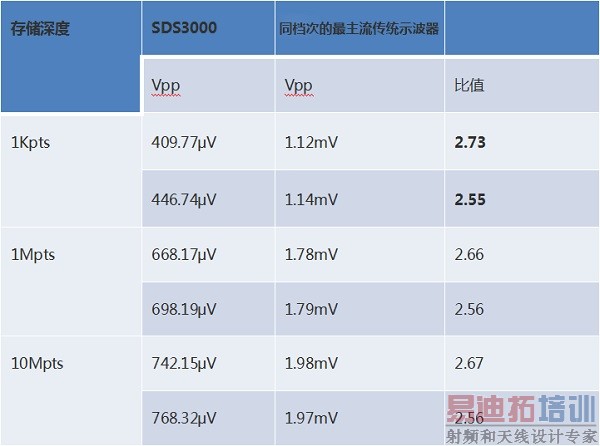

底噪和捕获时间有关,我们比较在不同的存储深度下的实验结果如下表所示,也同样充分证明了鼎阳的SDS3000底噪不到同档次的最主流传统示波器的1/2!


信号洞察力: 鼎阳SDS3000具有一系列同档次的最主流传统示波器不具有的高级信号调试和分析能力

对于大疆的创新创造团队, 选择一台示波器,远不只是为了简单地看看波形有无,看看波形的形状,大疆需要深具信号洞察力的示波器,而鼎阳科技的智能示波器SDS3000具备同档次的最主流传统示波器远不能及的信号洞察力。

SDS3000提供了最高100万次/秒的波形捕获率, 能够更加快速地定位异常信号,提供了真正可分析的存储深度,此外,SDS3000还提供了高级波形搜索和分析功能(WaveScan),趋势图功能(Trend),参数直方图功能(Histicons),历史模式(History),顺序模式(Sequence),高分辨率模式(ERES),通过/失败测试(PASS/FAIL),AIM等。

何谓可分析的存储深度呢 下面的测量统计的对比很有说服力。

测量统计准确性对比(真正有意义的测量统计功能 VS 不是真正意义上的测量统计功能)

真正意义的测量统计功能(AIM:All In-One-time Measurement)

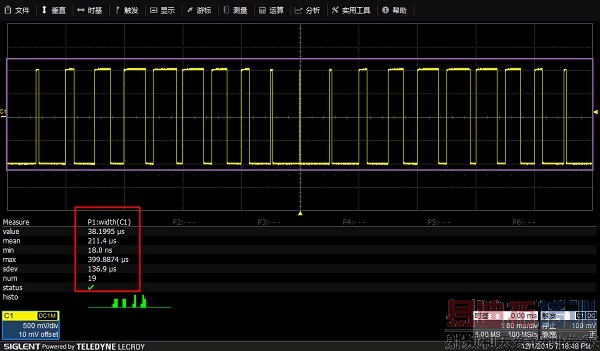

如上图所示,鼎阳科技SDS3054智能示波器把一帧19个不同脉宽的信号全部统计下来,并给出了6个统计信息:当前值、平均值、最小值、最大值、标准方差和统计样本数,不丢失任何细节,真正做到测量所有捕获到的波形参数。不论是5个样本还是50个样本,抑或50,000,000个样本,所有样本数“一个也不少”,配合描述统计参数概率分布的直方图功能,可准确、全面地掌握测量统计结果。图示中显示测量统计的最小值为18ns,最大值为399.8874us。

同档次的最主流传统示波器实测截图

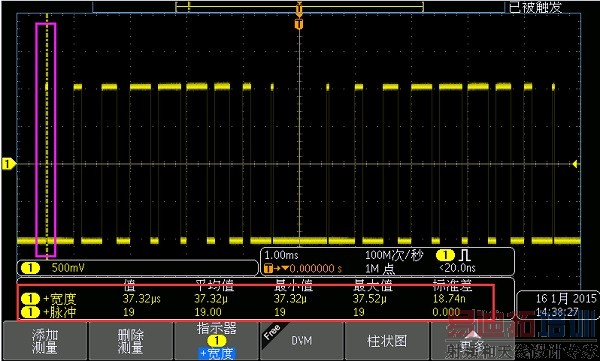

在相同的测试环境和输入信号下,同档次的最主流传统示波器给出了不一样的统计信息。如图所示,在采集多帧数据后,屏幕显示的脉冲统计个数虽然是19个,但是统计的结果中最小值等于最大值,也等于平均值,都是37.32us。 真正最小的18ns没有被测量,也就没有反应在统计信息中。 根本原因是同档次的最主流传统示波器只能测量屏幕上第一个脉冲宽度。
