一种面向地震数据的两级索引

　　摘  要： 地震数据处理中的数据读取具有块小量大的特点，常规磁盘所用的数据读取方式，其处理速度缓慢。设计了一种基于FastDFS的分布式地震数据存取系统。该系统将数据分块存储在硬盘上，在FastDFS中建立基于炮号和道号的两级索引结构，并选取Trie树作为一级索引，AVL树或红黑树作为二级索引，提高了系统读取速度。实验结果表明，该地震数据存取系统减少了相应的查询响应时间，提高了系统存取性能。

　　关键词： 地震数据；两级索引；Trie树；红黑树；AVL树

0 引言

　　随着地震勘探技术快速发展，地震数据规模不断增加。数据显示，地震道集数按每三年翻一番的速度增长，2014年单文件已经突破16 000道[1-2]，这些数据量一般在TB甚至PB级别。当今PC集群的计算性能有了很大提高，但相应的集群存储相对滞后，地震数据存取效率越来越成为地震资料处理的瓶颈。采用共享网络文件系统NFS存取地震数据，制约了海量地震数据存取的效率[3]。并行文件系统Lustre[4]在存取地震数据I/O性能上优于NFS[3]，它采用RAID存储数据，拥有高性能的顺序读取效率，但每次需要读取整个条带的数据，随机读取效率低。

　　地震数据处理程序请求的数据不一定连续存储在文件中。处理程序在随机请求数据时只需要文件中的若干道数据，却要读取整个文件，读取效率就会很低。为此，本文提出一种快速存取地震数据的方法，该方法将地震文件的数据分块存储，并建立以炮号和道号为关键字的两级索引结构。通过实验表明，加入索引后，在满足存取需求的同时，减少了查询时间和数据传输开销，提高了系统的存取效率。

1 地震数据

　　1.1 地震数据格式

　　勘探地球物理协会（Society of Exploration Geophysicists，SEG）制定的SEGY地震数据格式是最常用的数据格式，SEGY文件结构如图1所示。

　　标准的SEGY格式包括3个部分：（1）3 200 B的EBCDIC文件头，保存一些地震数据整体性的描述信息；（2）400 B的二进制头文件，用来保存描述SEGY文件的信息，如文件数据格式、采样点数目、采样时间、测量单位等；（3）实际地震勘探数据，每道数据前面会有240 B的道头信息，保存该道数据对应的位置坐标、采样点数、炮号、道号等信息。

　　1.2 数据格式的改进

　　地震数据道头主要是记录道的信息，对用户分析数据没有作用，每次读取地震数据还要把道头数据也读出来，效率很低。本文将道头和数据体分开存储，并在两者之间加入关键字索引信息。用户每次读取数据，只要指定数据关键字，就可以通过索引查找到该数据存放的具体位置。这种方式下用户每次读的有效数据增多，效率有所改善。

2 两级索引结构

　　2.1 FastDFS介绍及两级索引结构

　　FastDFS充分考虑了冗余备份、负载均衡、线性扩容等机制，解决了大容量存储、高并发访问等问题。与现有的类Google FS相比，FastDFS的架构和设计的独到之处体现在轻量级、分组方式和对等结构[5]。跟踪器（Tracker）作为中心节点，提供负载均衡和任务调度；存储节点（Storage）则直接利用文件系统存储文件。FastDFS不对文件进行分块存储，上传文件时，文件ID由存储节点生成并返回给客户端，文件ID中包含文件所在组名、相对路径和文件名。存储节点可以直接根据文件名ID来定位数据。因此FastDFS中不需要存储索引信息。

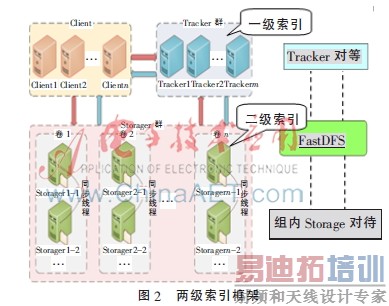

　　本系统为支持顺序读取和随机读取地震道数据，对SEGY文件格式进行改进，将道头和数据块分开存储，在两者之间建立二级索引。考虑到跟踪器负责管理数据，因此将数据块的位置信息存储在跟踪器上，客户端读数据时，可以根据跟踪器上存储的信息直接找到存储数据的存储节点，而跟踪器上的信息就是本文提出的一级索引。综上所述，两级索引中一级索引记录数据块所在存储节点号，二级索引记录数据块具体位置。系统框架如图2所示。

　　2.2 I/O操作流程

　　（1）写数据

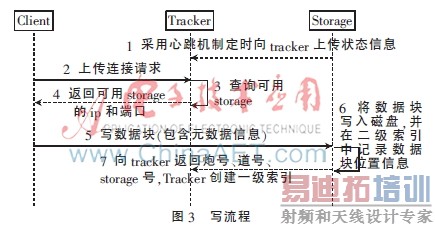

　　Client写数据的数据头中包含炮号、起始和终止道号及数据块大小等信息，以便跟踪器和存储节点构建索引。写数据块过程中同一炮号不同块的数据分布在不同的卷组内，以实现负载均衡。写数据前Client向跟踪器询问可存储新数据块的存储节点，数据写入存储节点后，该存储节点会根据数据块信息（数据块所属的炮号、起始道号、终止道号）和位置信息构建二级索引。跟踪器会根据存储节点报告的信息构建一级索引，流程如图3所示。

　　（2）读数据

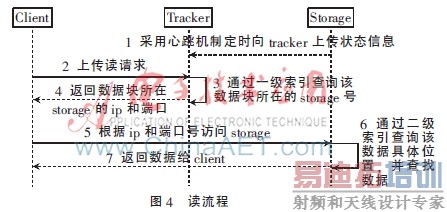

　　Client从存储节点读数据时，命令需要包含炮号、起始和终止道号。Client首先查询跟踪器上的一级索引，找到数据块所在的存储节点，然后Client向该存储节点读数据，存储节点则根据二级索引查询数据具体位置，并读出数据返回给Client。读数据流程如图4所示。

3 两级索引实现

　　3.1 一级索引

　　存储采用共炮存储，即同一炮的多道数据合并后作为一个数据块存储在存储节点上，数据块名格式为：炮号_起始道号_终止道号，且以此数据块名形成的字符串作为一级索引的key值，value值是该数据块所在存储节点的信息。用户要查询第100炮的第0~99道的数据，就会首先生成100_0_99这个字符串，然后去一级索引中查找，返回存储数据的存储节点。

　　一级索引采用Trie树，Trie树利用字符串的公共前缀来降低查询时间以达到提高效率的目的。Trie树的插入、删除和查找都很简单，用一个循环就可以解决，第i次循环找到前i个字符。以静态开辟个数组来实现这棵字符树，本文每个节点的子节点有11种情况（0~9和_），需要对每个节点开辟一个大小为11的数组。

　　3.2 二级索引

　　红黑树[6]在每个节点上增加一个颜色位，可以是Red或Black，通过限制从根到叶子路径中各节点着色方式来维持平衡，有4种平衡方法[7]。红黑树正是用这种非严格的平衡来换取增删节点时旋转次数的降低，性能比普通二叉树高。

　　参考文献[8]中说明当操作仅限于插入和检索时AVL树是平衡二叉搜索树中最有效的方法，在查找和排序上有很重要的应用。AVL树左右子树高度差超过1，会被认为是不平衡的，由于AVL树的这种平衡条件，使树的深度不会过深。参考文献[9]、[10]中阐述了可能导致AVL树失去平衡的4种可能，及相应的4种旋转方法。

　　Client查到存储节点后通过炮号、起始道号向该存储节点查寻二级索引，找数据具体位置。

　　本文分别采用红黑树和AVL树作为二级索引，力求寻找一个性能更佳的二级索引结构。通过炮号及道号来唯一标识数据块，于是本文把炮号和起始道号组成的联合体组合成一个唯一长整形数，代码如下。以此作为该二级索引key值，对应的value值为该数据块的位置信息。

　　二级索引关键字结构代码：

　　typedef  union

　　{

　　struct

　　{

　　int shot_no；//炮号

　　int begin_receiver_no；//起始道号

　　}combine_no；

　　long long index_key；

　　}StorageIndexKey_t；

4 实验与结果

　　4.1 实验环境

　　本实验集群由5台服务器组成，1台client、1台跟踪器和3台存储节点。每台服务器CPU均为2.33 GHz，内存为4 GB，操作系统是CentOS6.4。

　　4.2 实验和结果

　　本文提出的地震数据存取系统是基于FastDFS修改而来的。一级索引采用Trie树，二级索引加入AVL树的版本命名为AVLFS，加入红黑树的版本命名为RBFS。每道数据32 KB，将100道数据作为一个数据块。采用以下两种方法进行测试：（1）写入相同数据块，测试读取速度随着读的有效数据大小变化的关系；（2）读取有效数据一定，测试速度随着写入数据量变化的关系。

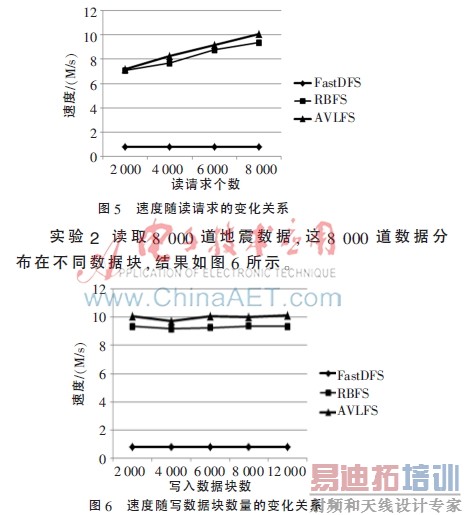

　　实验1 写入200炮的数据，每炮100个数据块，一共20 000个数据块。读取分布在不同数据块中的道，测试结果如图5所示。

　　实验2 读取8 000道地震数据，这8 000道数据分布在不同数据块，结果如图6所示。

　　图5显示，与FastDFS相比，加入两级索引的地震数据存取系统在随机读的速度上有了8~10倍的提升，随着数据块请求数的增加，速度也有所提升，这是由于多磁盘并发读取使得速度有所增加。图6中随着写数据块个数的增多读取速度几乎没有影响，这说明索引性能没有随着写数据块个数增加而降低。通过图5、图6，还可得出二级索引采用AVL树在读取速度上优于红黑树，主要是AVL树比红黑树更加平衡，查询效率更快。

5 结论

　　本文提出一种能够快速存取地震数据的方法，该方法将数据分块存储，并建立两级索引结构。实验表明，加入两级索引后满足了对地震数据随机读取的要求，同时减少了查询时间和数据传输开销，系统读取速度有很大提高。针对查询操作，AVL树优于红黑树索引，而地震数据存取就是一次存储，多次读取，故本系统最终选择AVL树作为二级索引。本文后续工作将会对两级索引进行进一步优化。

参考文献

　　[1] 张捷.石油勘探地震数据的处理和成像问题[R].合肥：中国科学技术大学地球物理研究所，2013.

　　[2] 赵改善.我们需要多大和多快的计算机[J].勘探地球物理进展，2004，27（1）：23-28.

　　[3] 杜吉国，孙孝萍，陈继红，等.Lustre并行文件系统在地震数据处理中的应用[J].物探装备，2013，23（5）：294-299.

　　[4] Lustre[EB/OL]（2015-03-31）.http：//wiki.lustre.org/index.php/Main_page.

　　[5] 余庆.分布式文件系统FastDFS架构剖析[J].程序员，2010（11）：63-65.

　　[6] Rudolf Bayer. Symmetric binary B-Trees： data structure and maintenance algorithms[J]. Acta Informatica， 1972，1（4）：290-306.

　　[7] THOMAS H C， CHARLES E L， RONALD L R， et al.算法导论[M].潘金贵，顾铁成，李成法，等，译.北京：机械工业出版社，2006.

　　[8] BAER J L， SCHWAB B. A comparison of tree-balancing algorithms[J]. Communication of the ACM， 1977，20（5）： 322-330.

　　[9] ELLIS C S. Concurrent search and insertion in AVL Trees[J]. IEEE Transactions on Computers， 1980，29（9）：811-817.

　　[10] CHAUHAN S， THAKUR S， RANA S， et al. A brief Study of balancing of AVL Tree[J]. International Journal of Research， 2014，1（11）：406-408.
