飞思卡尔游戏耳机设计案例

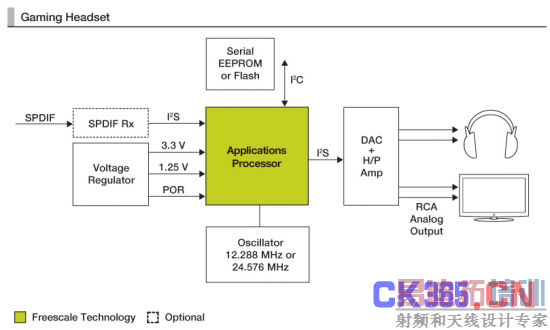

飞思卡尔提供了一套适用于有线和无线游戏耳机以及虚拟环绕耳机/处理器的完整解决方案。我们的Symphony DSP包含通过一副标准耳机建构完整7.1通道声场所需的所有处理技术，如Dolby Digital®/DTS解码、PLIIx或Neo6™后处理以及Dolby®耳机技术。我们的DSP将这些技术全部整合到了ROM中，无需微控制器即可建构完整的解决方案;并且所有启动和通用IO功能均可通过该DSP和低成本的串行EEPROM执行。

推荐的解决方案

参考设计

DX1是一个支持主流Dolby耳机算法的参考设计。该解决方案使用飞思卡尔最新的SymphonyTM DSP—56374。DX1参考设计是具有成本效益和空间效率的解决方案，专用于杜比耳机环绕声产品。

DX1 的设计使制造商能够为游戏机和DVD播放机等产品生产独立的配套设备，其价格与目前市场上的其他产品相比将极具竞争力。也可以将此款参考设计集成到现有的消费电子产品中，如电视机、DVD接收器、音频/视频接收机和汽车娱乐产品等，无需多个扬声器即可享受环绕声体验。

飞思卡尔将为获得杜比®技术许可者免费提供参考设计的原理图、布局文件、物料清单以及系统软件。

下载包中包括原理图和参考固件代码。在验证有相应的杜比许可证后，飞思卡尔将提供软件密钥，启用全部功能。

特性

能与任何一套标准耳机一起配合，向耳机输出提供Dolby耳机环绕声

解码Dolby®数字和PCM格式的比特流

能够应用Pro LogicTM II或Pro Logic IIx 至立体声内容，创造多声道效果

自动检测数字或模拟输入上的音频比特流类型
