通过两个PIC引脚驱动六只LED灯

录入:edatop.com    点击:

本设计实例展示了仅使用两条MCU的I/O口线驱动六只LED灯的新方法,这种方法尤其适用于任何引脚有限的芯片。这种方法使用了两条I/O口线以及一对互补双极型晶体管。通过多路复用的方法可点亮一只以上的LED灯。

之前的一个设计实例(参考文献1)展示了如何使用两条I/O口线驱动四只LED灯。其他几个设计实例(参考文献2~5)则使用了附加逻辑,导致成本和尺寸有所增加。

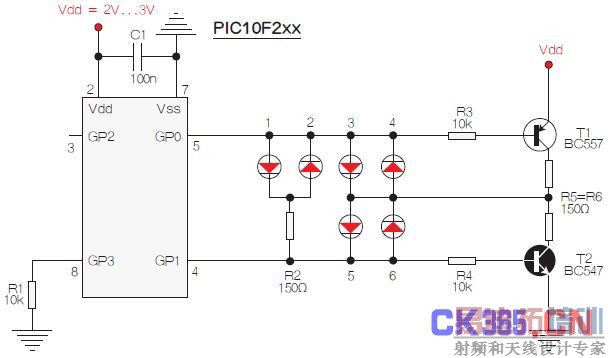

图1:测试选择PIC10F200,固件以两个独立、简单的汇编程序源代码的方式提供。

注意:VDD必须在2V和3V之间。例如,如果LED2点亮(表1),那么在VDD过高的情况下,LED4和LED6也将被点亮。可以选择使用任何通用低功率晶体管,但如想使所有LED保持同样的亮度,则需选择低VCE(sat)的晶体管。

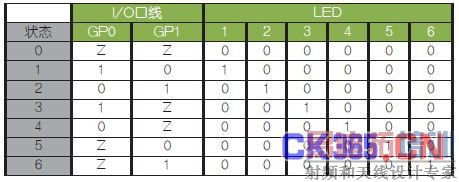

表1:LED驱动逻辑表。避免(0,0)和(1,1)。





测试选择了PIC10F200,因为PIC10F200是最小、最简单的六引脚MCU。出于示范目的,固件以两个独立、简单的汇编程序源代码的方式提供。

dotmode1.asm为自由运行的点追踪程序。

barmode1.asm显示了增量柱状图。

(通过选择“另存为”下载DI5459PIC2IO6LEDr2.zip.pdf,并删除虚设的“.pdf”。PIC10F322源代码也包含在其中。)

注意:在任何一种模式下,每次仅采用最小电流(高亮度LED低至2mA)及周期性短脉冲突发模式驱动一只LED灯。汇编程序源代码做了完整注释,优化了长度,不超过256个字,让用户可选择其他任何引脚有限的PIC。
