基于射频通讯的无线遥控器
0 引言
随着社会的发展与科学技术的不断进步,无线遥控器已经广泛应用于人们的日常生活中。本论文研究的是与保健床配套使用的射频无线遥控器。保健床是采用电子加热温控技术,利用玉石受热后释放出多种元素,形成天然的磁场,推出的新一代健康产品。现在市场上大部分保健床控制器多为主板控制,没有遥控器与之配套使用。
本论文以保健床遥控器为例,研制开发了一种基于AT89S52单片机的多数据传送的射频无线遥控器系统,通过无线发射/接收模块和编码/解码芯片进行无线通讯,实现对保健床温度的控制。本系统使用方便、灵活,操作安全,可靠。
1 系统总体结构设计
常见的无线遥控器模式有两种,一种是家电常用的红外遥控模式,另一种是防盗报警设备、汽车遥控等常用的射频无线遥控模式。两者各有不同的优势,应用的领域也有所区别。为了增加本系统遥控的灵活性,同时兼顾不会影响其他遥控电器,本系统选择了射频无线遥控模式。
本系统通过射频无线传输方式实现对目标主板的温度控制。按键“ON/OFF”控制遥控器的开、关;按键“+”、“-”分别实现对温度增、减的设定,设定温度实时保存到EEPROM AT24C02中,掉电不丢失。设定之后,单片机会把设定温度显示在段码式LCD上,并通过射频无线传输方式把设定温度数值传送给主板控制器,主板控制器根据实际温度与设定温度的差值对加热输出进行控制,以实现恒温效果。射频无线温度遥控器是保健床控制器的重要组成部分,具有体积小、成本低、传输距离远和使用方便等优点[1]。

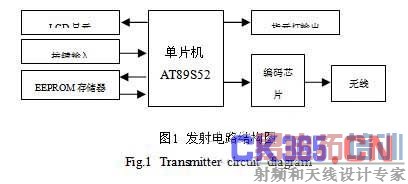

本系统以AT89S52单片机为核心处理器,以无线发射/接收模块配合无线编码/解码芯片(PT2262/PT2272)进行无线通讯,增强了无线通讯的抗干扰能力。本系统的发射电路结构图如图1所示:

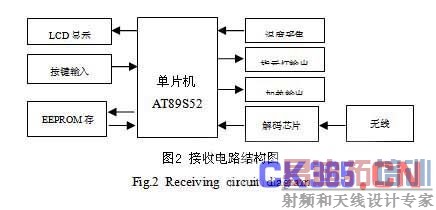

接收电路结构图如图2所示:
2 系统硬件设计
2.1 编码/解码芯片PT2262/PT2272
PT2262/2272是一种CMOS工艺制造的低功耗低价位通用编/解码芯片,PT2262/2272最多可有12位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供531441种地址码,PT2262最多可有6位(D0-D5)数据端管脚,设定的地址码和数据码从17脚串行输出,可用于无线遥控发射电路。

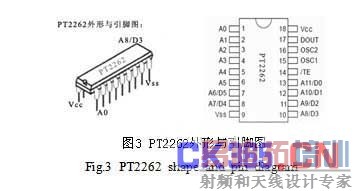

PT2262外形与引脚如图3所示:

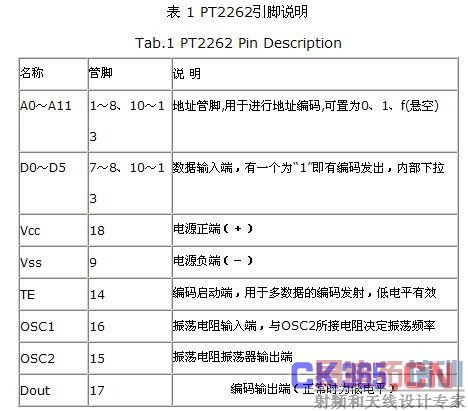

PT2262引脚说明如表1所示:
编码芯片PT2262编码信号是由地址码、数据码、同步码组成的一个完整码字,从17脚输出到射频发射模块的数据输入端,然后通过射频发射模块输出端发射出去。射频接收模块接收信号后,将接收信号送到解码芯片PT2272,其地址码经过三次比较核对后,PT2272的VT脚才输出高电平,与此同时与PT2262相应的数据脚也输出相同电平,如果PT2262连续发送编码信号,PT2272第17脚便连续输出高电平。PT2262停止发送编码信号,PT2272的VT端便恢复为低电平状态[2]。

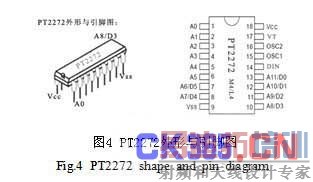

PT2272外形与引脚如图4所示:

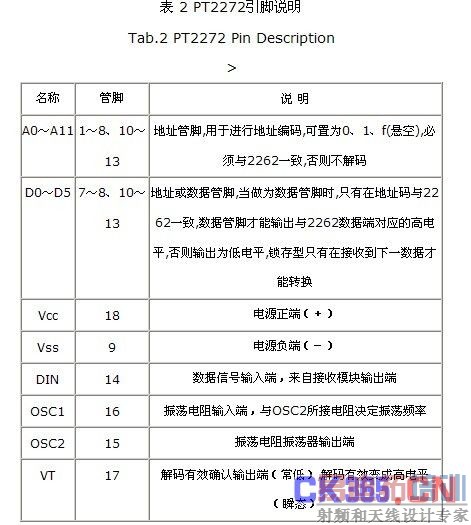

PT2272管脚说明如表2所示:
解码芯片PT2272用不同的后缀表示不同的功能,分为L4/M4/L6/M6,其中L表示锁存输出,数据只要成功接收就会一直保持对应的电平状态,在下次遥控数据发生变化时改变。M表示非锁存输出,数据脚输出的电平是瞬时的而且和发射端是否发射相对应,可以用于类似点动的控制。后缀的6和4表示有几路并行的数据通道,本系统采用具有6路锁存输出并行数据功能的PT2272-L6,对应的地址编码是6位。这时编码芯片PT2262和解码芯片PT2272的第1~6脚为地址设定引脚,有三种状态可供选择:悬空、接正电源、接地,3的6次方为729,所以地址编码不重复度为729组,只有发射端PT2262和接收端PT2272的地址编码完全相同,才能配对使用[3]。
PT2262和PT2272的振荡电阻必须匹配,否则接收距离会变近甚至无法接收,在具体的应用中,外接振荡电阻可根据需要进行适当的调节,阻值越大振荡频率越低,编码的宽度越大,发码一帧的时间越长。经试验证明:PT2262用1.2M,2272用200K配套效果比较好,安全控制距离可达十米。
2.2 射频发射/接收模块
射频无线通信就是借助高频电磁波而实现的一种通信方式,射频无线模块常用的频率有315MHz和433MHz。本实例选用的射频无线收发模块的频率为433MHz。发射模块(接收模块)一般有四个外部接口,“VCC”接电源正极,“DATA”接数据输入端,“GND”接电源负极,“ANT”接天线。在收发模块接上长12cm直径1mm的天线,并且保持天线是直的,以达到最佳的接收效果。发射头对电源的要求比较高,如果电源容量不足,发射头发射距离很近甚至不发射[4]。
2.3 EEPROM与显示器
根据存储数据量的大小,本实例选择的EEPROM为AT24C02,串行EEPROM是基于I2C总线的存储器件,遵循二线制协议,由于其具有接口方便,体积小,数据掉电不丢失等特点,在仪器仪表及工业自动化控制中得到大量的应用。AT24C02引脚如图5所示:

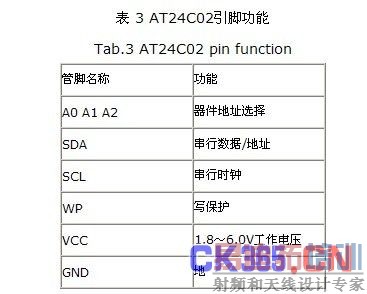

AT24C02引脚功能如表3所示:
SCL为串行时钟输入管脚,用于产生器件所有数据发送或接收的时钟。
SDA为双向串行数据/地址管脚,用于器件所有数据的发送或接收。
A0、A1、A2为器件地址输入端,用于多个器件级联时设置器件地址。当这些脚悬空时默认值为0,当使用AT24C02时最大可级联8个器件,如果只有一个AT24C02被总线寻址,这三个地址输入脚A0、A1、A2可悬空或连接到GND。
WP为写保护,如果WP管脚连接到VCC,则所有的内容都被写保护,只能读。当WP管脚连接到GND或悬空时允许对器件进行正常的读/写操作[5]。
遥控器具有温度显示功能,本系统选择了SMS0301C3标准段型液晶显示模块(LCM),为段型液晶显示器(LCD),可显示3位数字及6段提示符及2个小数点,微功耗,可与单片机采用三线式串口连接,广泛应用于手持式仪器仪表。SMS0301C3结构如图6所示:
2.4 电路原理图

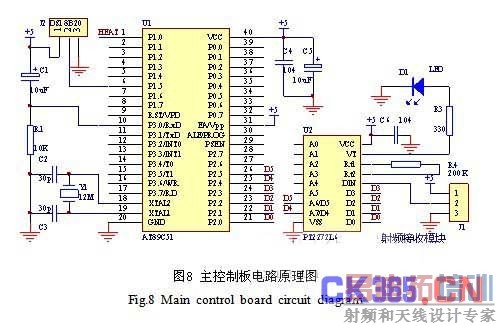

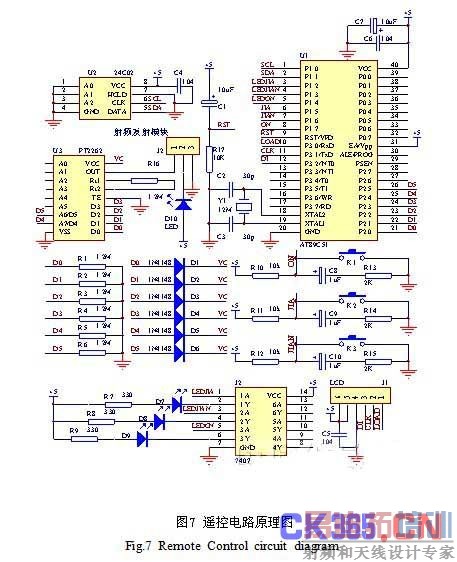

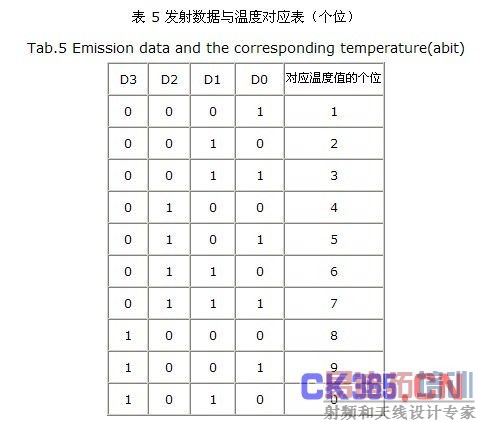

本系统遥控电路原理图如图7所示,主控制板电路原理图如图8所示,无线发射数据十位与设定温度对应表如表4所示,无线发射数据个位与设定温度对应表如表5所示:
PT2262的供电电源VC由单片机提供,单片机输出引脚D0~D5输出的高电平经过二极管1N4148为PT2262供电。当没有无线发射信号时,D0~D5为低电平,VC也为低电平,PT2262不工作;当有无线发射信号时,D0~D5会产生高电平,D0~D5之中任何一个产生高电平都会使VC变为高电平,PT2262才会工作。D0~D5为无线发射数据位,通过单片机引脚输出给PT2262,然后通过无线模块发射出去。
LEDJIA为按键“JIA”指示灯,当按键“JIA”按下则LEDJIA闪烁一次;LEDJIAN为按键“JIAN”指示灯,当按键“JIAN”按下则LEDJIAN闪烁一次;LEDON为按键“ON_OFF”指示灯,当按键“ON_OFF”按下则LEDON闪烁一次。
PT2272L6通过射频接收模块接收无线信号,并把解码得到的6位数据信号通过P2口低6位送给单片机。然后单片机对此信号进行解码,计算出设定温度,然后根据实际温度与设定温度的比较,由单片机输出相应的控制信号,实现恒温控制功能。
3 系统软件设计

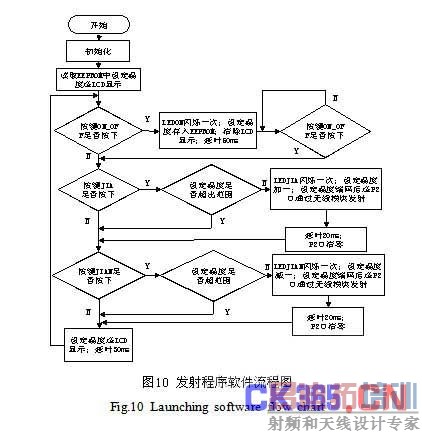

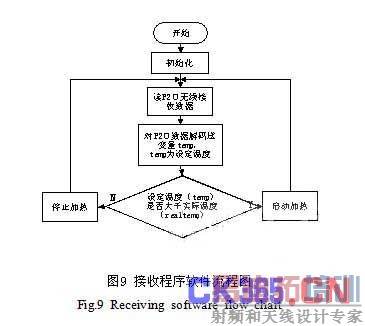

接收程序软件流程图如图9所示,发射程序软件流程图如图10所示:
4 结 论
本论文研究的射频无线遥控器与普通的汽车、家电遥控器相比,可以传输更多的数据,具有更高的可靠性和稳定性。具体结论如下:
(1) 采用编码/解码芯片进行数据传输,可以有效控制由无线信道噪声或干扰造成的差错,提高系统数据传输精度。
(2) 本遥控器适用于需要较多数据传送的遥控器系统,通过实验证明,本遥控器安全可靠,操作方便。
参 考 文 献
[1] 宝金. 基于单片机设计实用型无线遥控器原理[J]. 阴山学刊(自然科学版), 2007, (01).
[2] 王晓利. 无线遥控系统在火灾报警方面的应用[J] .宝鸡文理学院学报(自然科学版), 2003,(02).
[3] 张迎. 单片机在实训群组总控台的应用[J] .自动化与仪表, 2005,(05).
[4] 赵娜. 无线火灾报警控制器的研制[D] .哈尔滨工业大学, 2006.
[5] N. Plopyls, P. Kawka, and A. Alleyne. Closed-loop control over wireless networks. IEEE Control Systems magazine, June 2004.
