无线扩频通信网组建策略探析

　　近年来，无线扩频通信网越来越广泛地应用在农村电力系统中，它以其特有的性能价格比优势、良好的保密性能、抗衰落性、抗干扰性、以及高传输信息量、低发射功率，深受农网企业的欢迎。

　　一、扩频通信的概念

　　扩频通信就是将要传输的信息采用扩频技术，用伪随机码进行调制，然后以功率很低但频带很宽的信号发射出去。用伪随机码调制后的信号频谱比原信号数据(含图 像、声音)的频谱要宽百倍以上。同时，发射到空间的无线频谱 (单位带宽内具有的功率)要大大降低，使传输信号淹没在噪声中，对其它任何传输信号不造成干扰。

　　二、扩频通信系统的结构

　　1996年12月，国家无委会规定：扩频通信使用的频段为2.4G—2.4835GHz，称为S波段。

　　扩频通信的电力系统中，可通过扩频 MO—DEM设备接到计算机、网桥路由器、语音/数据复用器、程控交换机、视频设备等，从而为电力系统中的SCADA系统、MIS系统提供可靠的传输通 道。

　　三、扩频通信系统的结构

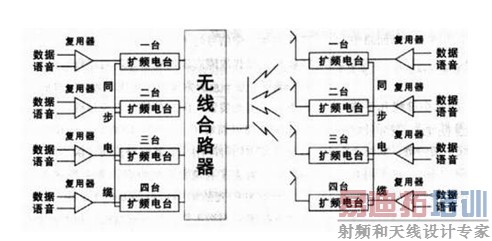

　　扩频通信系统由扩频电台、复用器、天线及馈线三大部分组成。下图是实现一路数据、一路话音要求的扩频通信系统简图，可实现四个站点与主站间的通信。

　　1、扩频电台

　　扩频电台是整个电台的核心。目前使用较多的是CYLINK公司的Aiklink扩频电台，它已经国家无线电管理委员会监制并批准使用，可在我国的S波段使用，发射功率小于或等于800mW，传送距离大于50km，并提供一个RS232标准接口，与各种复用器能方便连接，在1.2bps-E1数率范围内传输 数据、语音和图像。此外，还有加拿大COMLINK公司生产的Comlink扩频电台，它是专门为点对点工作方式所设计的专用电台，是一种经济型电台，对数据量不大，短时间不需要升级的用户可考虑选用，传输覆盖半径 30-50km，亦可在我国规定的S波段使用。

　　利用无线扩频电台可以建立用户自己的专用线路，电台内设有调制解调器，可提供9.6kbps—2Mbps专线功能，对于低速业务9.6k- 19.2kbps以下的业务，扩频电台可直接充当无线调解器。通过电台上标准的RS232接口号用户设备连接。无线扩频电台还可以与数字图像压缩的编码器组合提供10-24帧/S的动态图像，可用于各种监控系统。

　　2、复用器

　　复用器功能是将数据、语言、传真复用在一条主线上传输，可以有效利用线路带宽节省费用，便于统一集中监测。

　　与Airlink配合比较好的以色列RAD公司 kilomux系列复用器，针对电力用户采用KLO-MUX-2004设备，这种复用器包括机架系统(包含机架电源模块)、逻辑模块、线路模块、I/0 槽。其中电源模块有48V直流和220V交流两种，线路模块有多种接口方式。

　　3、天线及馈线

　　扩频电台使用的天线分为定向和全向两类，全向天线一般为鞭壮，定向天线分垂直极化和水平极化两种。

　　四、无线扩局域网的特点

　　扩频调制过程中使用了辅助信号，这个辅助信号就是用户或网络的代码，它比数据有更高的传送速率。扩频调制是将数据和捕助代码信号复合在一起，然后通过引导信号调制发送。

　　扩频系统中是通过扩频码区分信号的，所有信号的载波频率是相同的。不同的扩频码使用许多计算机可共享一个通道，这就是码分复合访问(CDMA)。采用 CDMA，所有用户都有同样的载波频率，在接收方分离许多信号的依据是分配给每个接收方的扩频码。

　　五、结束语

　　从性能价格比和适合于小规模组网方面看，无线扩频通信方式更适合于站点不多、组网资金投入较少的县级供电局。同时，扩频通信网还具有用户可以随机入网，增减用户方便的特点，已逐步成为越来越多的农电用户的首要选择。
