微波通信新发展与通用发射机技术探讨

　　作为传输介质，微波有着其他通信方式无法比拟的优点。微波中继通信系统以及现有的微波宽带通信系统是已经商用的系统。从通信系统使用的信道传输频率来看，属于微波通信系统的有卫星通信系统、地面微波中继通信系统、本地多点分配接入系统(LMDS)等系统。这些微波通信系统基本上具有相同的发射机结构，本文将探讨通用的微波发射机技术。

　　微波简介

　　微波是指频率在300MHz～300GHz的电磁波，对应波长为1m～1km，传播速度与光速相同。目前工业微波设备所采用的微波频率为2450MHz和915MHz两种。在工业微波设备中，微波的特性主要表现为吸收性、穿透性和反射性。微波能够被极性分子的介质所吸收，并将微波能转化为热能，即微波对极性分子具有热效应。当对介质施加频率达2450MHz的微波电场时，电场方向每秒钟变换24.5亿次，极性分子也会随之摆动24.5亿次。这种分子的摆动受到分子问作用力的干扰和阻碍而产生热能，形成宏观的微波加热，介质的温度也随之升高。水是典型的极性分子，所以微波可以用来对含水物料进行干燥。微生物的细胞也是由极性分子构成的。微波对微生物不仅具有热效应，而且具有生物效应，使微生物的细胞失去生物活性而死亡。所以，微波可以杀灭食品、药品或其他物料中的细菌、虫及虫卵。微波可以穿透绝缘材料(如陶瓷、玻璃、纸张、塑料等)，遇到金属则会被反射。

　　微波的主要特性有以下几点。

　　①微波能穿透高空电离层，这一特点为天文观测增加了一个“窗口”，使得射电天文学研究成为可能。同时，微波能穿透电离层这一特点又可被用来进行卫星通信和宇航通信。但另一方面，也正是由于微波不能为电离层所反射，所以利用微波的地面通信只限于天线的视距范围之内，远距离微波通信需用中继站接力。

　　②微波的波长比一般宏观物体如建筑物、船舰、飞机、导弹等的尺寸短得多，因此当微波波束照射到这些物体上时将产生显著的反射。一般地说，电磁波的波长越短，其传播特性就越接近于光波。微波的波长短这一特点，对于雷达、导航和通信等应用都是很重要的。此外，一般微波电路的尺寸可以和波长相比拟。由于延时效应，电磁波的传播特性将明显地表现出来，使得电磁场的能量分布于整个微波电路之中，形成所谓的“分布参数”，这与低频时电场和磁场能量分别集中在各个元件中的所谓“集总参数”有原则的区别。

　　③由于微波的频带较宽，信息容量较大，故需要传送较大信息量的通信都可以用其作为载波。在微波有线通信方面，利用同轴电缆可同时传送几千路电话和几路电视，而光纤传输线的问世与发展使信息容量更为大增;在无线通信方面，利用微波中继接力传送电视和进行通信。人造卫星通信的射频都是工作在微波波段的，利用三个互成120°的位于外层空间的同步卫星便可进行全球的电视传播。

　　微波通信系统

　　微波中继通信系统可使用的传输频率覆盖了L波段到Ka波段川。根据原CCTIT建议。1～40GHz的频段用作微波通信的频段，占有39GHz的频宽，具有较大的通信容量，可以传送综合业务。现在我国主要使用微波通信的频段为2、4、6、7、8、11GHz。其中，2、4、6GHz用作国家一级干线;7、8、11GHz作为省内二级干线用。而作为干线光纤传输的备份及补充，如点对点的SHD微波通信系统、PHD微波通信系统等，主要用于干线光纤传输系统在遇到自灾害时的紧急修复，以及由于种种原因不适合使用光纤的地段和场合。这种用于光纤接力的微波通信系统将使用更高的频段，如Ka频段，以顺利实现传输速率的增高。卫星通信系统具有广大的覆盖区域、无缝连接，建设成本与距离无关，易于建站组网等特点。卫星通信系统常使用C、Ku和Ka波段，如加拿大Telesat公司于2004年发射的ANIk F2，拥有24个C波段转发器，32个Ku波段转发器，38个Ka波段转发器，共有45个点波束，覆盖整个北美地区。2004年发射的亚洲首颗新型宽带通信卫星iPSTAR，工作在Ku/Ka波段，Ku波段84个点波束、3个成形波束(用于通信和广播)，7个地区广播波束(专门用于广播)，可提供45Gb/S以上的通信容量。于2005年4月12日发射的亚太六号卫星(Apstar6)，拥有S3个C频段和12个Ku频段转发器，带有抗干扰功能，覆盖范围遍及亚太区域。

　　MLDS是一种微波宽带系统，它工作在微波频率的高端(10～40GHz)，使用的带宽可以达到1GHz以上。LMDS可以在较近的距离(3～10km)传输，可以实现用户远端到骨干网的宽带无线接入，能够实现从64kb/s～2Mb/s，甚至高达155Mb/s的用户接入速率。LMDS可以实现点对多点双向传输话音、视频和图像信号等多种宽带交互式数据及多媒体业务，也可作为Internet的接入网，支持ATM、TCP/IP和MPEG-2等标准。LMDS组网灵活，可靠性高，在网络投资、建设速度、业务提供上比光纤经济、快速、方便，能为运营商提供有效的网络服务，因此具有“无线光纤”的美称。特别是，随着Internet的快速发展，国内居民对于家中高速上网的需求也日益巨大，这使得LMDS发展日益蓬勃。出于大带宽，高容量的考虑，其使用的传输频率大体为24-38GHz。如NEC公司的PASOLINK系列的微波通信产品，工作频率覆盖7～38GHz，在26GHz的工作频率上，采用QPSK调制方式，发射功率为20dBm;P-COM公司的Tel-LinkPMP系列的微波通信产品，工作频率覆盖10～38GHz，在26GHz的工作频率上，采用QPSK调制方式时发射功率为22dBm，采用16QAM时发射功率为20dBm，采用64QMA时发射功率为18dBm。

　　微波发射机

　　1微波发射机的实现方式

　　(1)微波直接调制发射机

　　微波直接调制发射机的方框图如图1所示。来自数字终端机的信码经过码型变换后直接对微波载频进行调制，然后，经过微波功放和微波滤波器馈送到天线，由天线发射出去。这种方案的发射机结构简单，但当发射频率较高时，频调制发射机的中频功放设备制作难度大，而且在一个系列产品多种设备的场合下，这种发射机的通用性差。

　　图1 微波直接调制发射机

　　(2)中频调制发射机

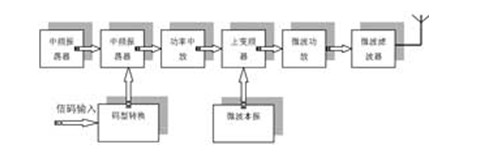

　　中频调制发射机的方框图如图2所示。信码经过码型变换后，在中频调制器中进行调制，获得中频调制信号，然后经过功率中放，把这个己调信号放大到上变频器要求的功率电平。上变频器把它变换为微波调制信号，再经微波功率放大器放大到所需的输出功率电平，最后经微波滤波器输出馈送到天线，由发射天线将信号送出。可见，中频调制发射机的构成方案与一般调频的模拟微波发射机相似，只要更换调制、解调单元，就可以利用现有的模拟微波信道传输数字信息。因此，在多波道传输时，这种方案容易实现数字模拟系统的兼容，而在不同容量的数字微波中继设备系列中，更改传输容量只需要更换中频调制单元，微波发送单元可以保持通用。因此，在研制和生产不同容量的设备系列时，这种方案有较好的通用性。

　　图2 中频调制发射机

　　2发射机的主要性能指标

　　(1)工作频段

　　微波通信系统的频段为1～40GHz。工作频率愈高，愈容易获得较宽的通频带和较大的通信容量。同时，天线设备也具有更尖锐的方向性，而且体积重量减小，但是频率高时，雾、雨或雪的吸收显著，传播损耗、衰减和接收设备噪声也愈高。从12GHz起，必须考虑大气中水蒸气的吸收问题，吸收衰耗随频率上升而增加。当频率接近22GHz时，即水蒸气分子谐振频率时，是大气中传播损耗的峰值，衰减量很大。

　　(2)输出功率

　　微波发射机所需的发射功率和很多因素有关，例如，通话路数愈多，频带愈宽。为保持同样的通信质量，必须有更大的发信功率。另外，也和站址选择，多径衰落的影响，分集接收的采用等诸多因素有关。一般情况下，数字微波发射机输出功率有时只需几十mW到几百mW功率，只有长距离情况下才需要几W量级。

　　(3)频率稳定度

　　发射机的每个工作波道都有一个标称的射频中心工作频率。微波通信对频率稳定度的要求取决于所采用的通信制式及对通话质量的要求。对于数字微波通信系统经常采用PKS调制方式来说，发射机频率漂移将使解调过程产生相位误差，致使有效信号幅度下降、误码率增加。因此，采用数字调相的数字微波发射机比采用模拟调频的模拟微波发射机应该有更高的频率稳定度。采用PSK调制方式时，频率稳定度可以取。发射频率稳定度取决于本机振荡器的频率稳定度。近年来，由于微波介质材料性能的提高，介质稳频振荡器日益被广泛采用。此种振荡器可以直接产生微波振荡，具有电路简单、杂频干扰小及噪声较小等优点。

　　(4)交调失真

　　发射设备处在大信号工作状态，往往工作在非线性区域，如功率放大器和上变频器等。如果存在两个正弦信号，其角频率分别为w1和w2，则由于电路的非线性作用将产生许多交叉调制分量：mw1±nw2，n=0，1，2，…。按照谐波次数(m+n)的大小，各分量分别称为(m+n)阶交调分量。在各阶交分量中2w1-w2和2w2-w1处在w1和w2附近，大多数情况下则处在通频带之内，从而成为干扰信号。一般，在微波通信系统中，更高阶的交调分量和高次谐波分量已处在频带之外，而且功率也不大，所以不构成危害。电路非线性度愈坏，交调分量愈大。由于两频率相距不远，这两个谱线的功率相差不大。双频信号输入时的三阶交调系数是发送设备非线性的一项重要指标，例如在限带情况下，PKS调制的三阶交调系数约为-20～-25dB;而对于多电平正交调幅系统，如16QAM系统，则要求在-25～-30dB以上。也就是说，对三阶交调系数的要求，取决于通信体制及误码性能恶化等
