一种安全可靠的IC卡读写器方案

录入:edatop.com    点击:

  1 IC卡读写器概述

  人们日常生活中经常接触到磁卡和IC卡,它们是根据卡片上的信息载体的不同而划分的。卡片及其读写器都属于人机接口的输入输出设备。磁卡是在卡片上贴一条窄窄的磁带来记录信息的,它主要用于车船票 、信用卡、电话磁卡、旅馆门钥匙等。IC卡则为近几年才出现的新型卡片,在卡片上嵌有IC(E2PROM,有的还有CPU)。由于它保存的信息比较可靠安全、可以高达几万次的读写,所以大量应用于公交车票 、饭票 、保健卡、收费系统等。下面介绍一种以XICOR公司的X76F100为卡片的、用于存取款的IC卡读写器方案。

  2 硬件组成

  图1为IC卡及其读写器硬件电路图。其中读写器由单片机、键盘、显示、监控电路等部分组成。IC卡采用XICOR公司的X76F100Y。

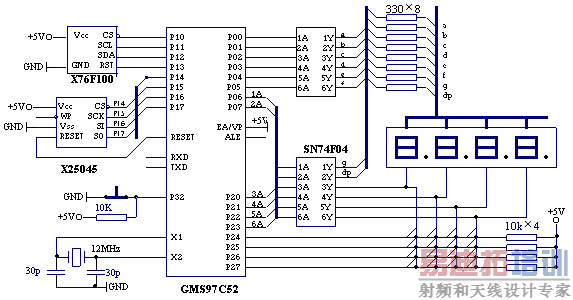

  图1 IC卡读写器系统电路图

  2.1 IC卡及卡座

  X76F100为128×8位的保密串行FLASH E2PROM,其中读密码和写密码分别为64位。图2为其智能卡Smart Card封装的引脚图。把芯片封装在一个卡片上,将卡片插入IC卡读写器的卡座中,读写器就可以对它进行读写,实现加密、查询、

  存款、取款等功能。

  IC卡座有8个引脚,当X76F100Y插入时,正好同这几个引脚相连。另外还有两个固定端,其中一个固定端同卡座上一个弹簧片相连,两个触点和簧片就相当于一个常闭开关。当卡未插入时,簧片闭合,P3.2脚保持低电平;当卡插入时,簧片被顶开,P3.2脚变为高电平。当单片机检测到P3.2脚变高,通过P1.3 使X76F100的RST引脚变高,使其复位。

  2.2 单片机

  单片机采用LG公司的GMS97C52。它有8K字节的ROM,256个字节的RAM以及32个I/O口,P1口与串行器件X25045和X76F100连接,P0、P2口用于键盘和显示,P3口中P3.2用于检测IC卡是否插入,其余7个口,可作其它功能扩充。



  图2 X76F100Y引脚

  2.3 监控电路

  监控电路采用X25045芯片,它包括看门狗定时器、电压监控电路和E2PROM存贮器。其功能是:上掉电时对GMS97C52产生RESET信号;看门狗对系统进行监控,防止死机。

  2.4 键盘电路

  为了方便,键盘接口电路用I/O口实现,它为4×4结构,16个键。其中数字键11个,功能键4个,回车键1个。

  数字键:0、1、2、3、4、5、6、7、8、9、←(退格)。

  功能键:查询 、存储+、取款-、改密码* 。

  查询 :用户通过读密码可以查询卡中所存的款额。

  存款+ :用户通过写密码可以将款存入卡中。

  取款-:用户通过写密码可以从卡中取款。

  改密码*:分为修改读密码和写密码。为方便起见,令读密码和写密码一致,按此键将同时修改读密码和写密码。

  回车键:8位密码或存取款数输入完确认,以及新密码输入完确认。

  2.5 显示电路

  显示部份采用LED显示器,也用I/O口实现。用于显示系统状态、输入的密码或所要存取的款额以及出错信息等。

  由于GMS97C52的驱动电流有限,在P0、P2口加反向器SN74F04,增加驱动能力。它的吸入电流为64mA,输出电流为15mA,可以保证位选所需的吸入电流。

3 程序设计

  3.1 主程序流程图

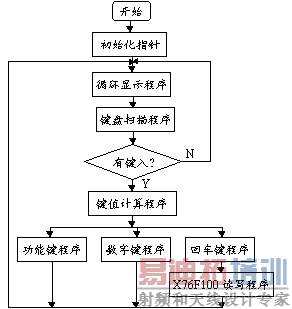

  主程序流程图如图3所示。



  开机后,系统处于待机状态,不断查询P3.2脚电平,当X76F100插入读写器卡座时,P3.2脚电平变高,单片机检测到P3.2高电平信号时,使P1.3脚电平变高,如果此时为低电平,X76F100复位,输出32位固定的“同步复位响应”数据。然后循环扫描键盘显示程序,进行存款、取款、查询或改密码。一次操作完成后返回,然后不断循环。

  3.2 循环键盘显示程序

  循环扫描键盘显示程序如图4所示,它采用程控扫描方式。键盘实际操作的顺序是:先按功能键,然后依次输入8位(十进制)密码,按回车键确认。当存取款时,随后输入所存取的款额;当修改密码时,随后输入8位新密码,输完后按回车键确认。若输入密码正确,显示IC卡内存款的余额或改密码成功信息(SUCCESS)。若密码不正确,提示重新输入,允许输入密码4次。

  为了记录操作中正在进行的状态,在键盘程序中设置了多个指针。

  (1)KEY 有否按键按下标志。00H表示无键按下,01H表示有键按下。此标志用于判断按键是否已松开,防止误操作。

  (2)FUN为功能键指针,00H表示无功能键按下,01H表示存款(ADD),02H表示取款(SUB),03H表示查询(IQUIRE),04H表示改密码(CHANGE PASSWORD)。

  (3)DIG为允许数字键输入标志,00H表示不允许,01H表示允许。此标志主要是防止输入多余的密码,或输入的款数超出限额。

  (4) NUM表示输入第几个数字,00H表示无数字输入,01H~08H表示输入密码,09H~10H表示输入款数或新密码,若NUM为11H,显示出错信息。

  3.3 X76F100读程序举例



  图4 循环键盘显示程序流程图

  X76F100为I2C总线E2PROM。SCL为时钟输入,SDA为双向数据输入输出线。通过片输入来控制对器件的访问。下面以页写为例,先结合时序说明X76F100的工作过程,然后给出程序。页写时序如图5所示。在该系统中,GMS97C52为主机,X76F100为从机。首先主机向从机发一个START命令,产生开始条件,然后发写命令字。当从机接到命令后,向主机发一个应答信号NACK。然后跟随8字节密码,随后进入一个写周期,写周期结束后进行密码应答轮询ACK Polling。X76F100要求主机用专用的应答命令55H进行应答轮询。如果输入的密码正确,将返回一个“ACK”。如果密码不正确,将返回“no-ACK”,重试计数器加1,返回到启始位置,提示重新

  送入写命令字和8字节密码。若密码正确,主机接着送入8个字节的数据,ACK响应成功后,主机发出STOP命令完成写操作。下面是用写密码进行页写的程序。

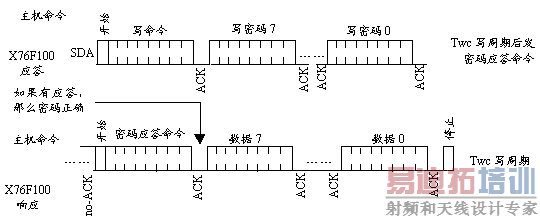

  图5 页写时序图(需要密码)

  WRITE_USING_WRITE_PASS: ;用写密码进行写操作

  ACALL     START

  ;调开始命令

  MOV      A,#SECTOR_WR

  ;调页写命令

  ACALL     OUTBYTE

  ;调输出字节命令

  ACALL     NACK

  ;X76F100发应答信号

  ACALL     WR_WR_PASS

  ;调写密码命令

  ACALL     T10ms

  ;10ms延时开始写密码周期

  ACALL     ACK_POLLING

  ;调密码应答轮询子程序

  ACALL     WR_DATA

  ;调页写数据子程序

  ACALL      STOP

  ;调停止命令

  ACALL     T10ms

  ;延时10ms写密码周期

  RET

  WR_WR_PASS: ;将写密码写入X76F100

  MOV      R0,#WR_PASS7

  ;将密码首址送入R0

  MOV      R1,#08H

  ;写密码为8个字节

  WP:MOV      A,@R0  ;将R0中的数据送入A中

  ACALL    OUTBYTE

  ;输出字节子程序

  ACALL    NACK

  INC      R0

  DJNZ     R1,WP

  RET

  WR_DATA: ;将数据写到X76F100中

  MOV     R0,#DATA0

  ;将数据首地址送入R0

  MOV     R1,#08H

  ;一页有8个数据

  WB: MOV     A,@R0 ;将R0中数据送入A

  ACALL    OUTBYTE

  ;调输出字节子程序

  ACALL    NACK

  ;从机发应答信号

  INC      R0

  ;下一个字节

  DJNZ     R1,WB

  ;循环直到R1为0

  RET

  OUTBYTE: ;主机向X76F100发字节

  MOV     R2,#08H

  ;一个字节有8位

  LOOPO:

  CLR      SCL_76

  RLC      A

  ;移位

  MOV     SDA_76,C

  ;将进位送入数据线

  SETB     CL_76

  DJNZ     R2,LOOP

  ;循环直到R2为0

  RET

  START:

  SETB     SDA_76

  ;开始子程序

  SETB     SCL_76

  CLR      SDA_76

  CLR      SCL_76

  RET

  STOP:

  CLR      SDA_76

  ;停止子程序

  SETB     SCL_76

  SETB     SDA_76

  RET

  ACK_POLLING: ;密码应答轮询子程序

  ACALL    START

  MOV     A,#55H

  ;主机发固定应答命令

  ACALL   OUTBYTE

  ACALL   NACK

  ;调从机发应答信号

  JC      PASS_ERROR

  ;若有进位则密码错误

  RET

  PASS_ERROR: ;密码错误

  ACALL   STOP

  RET

  ACK:

  CLR    SDA_76

  ;主机执行一个应答

  ACALL  CLOCK

  RET

  NACK:

  SETB   SDA_76

  ;从机执行一个应答

  ACALL  CLOCK

  RET

  CLOCK:

  SETB  SCL_76

  ;第9个脉冲

  MOV  C,SDA-76

  ;读SDA状态以判断是否有应答

  CLR   SCL_76

  RET

  T10ms:

  MOV  R7,#064H

  ;10ms延时

  T10A:

  MOV  R6,#032H

  T10B:

  DJNZ  R6,T10B

  DJNZ  R7,T10A

  RET

  参 考 文 献

  1 詹树仁主编. GMS90及GMS97系列单片机的工作原理及其应用. 武汉力源电子股份有限公司,1998年

  2 赵依军,胡戎. 单片机微机接口技术. 人民邮电出版社,1989

  3 卢存伟,钱捷. 微机原理及应用系统设计. 河海大学出版社,1992年

  4 X76F100 DATA SHEET. XICOR公司
